Linde HPR-2 - Page 32

32

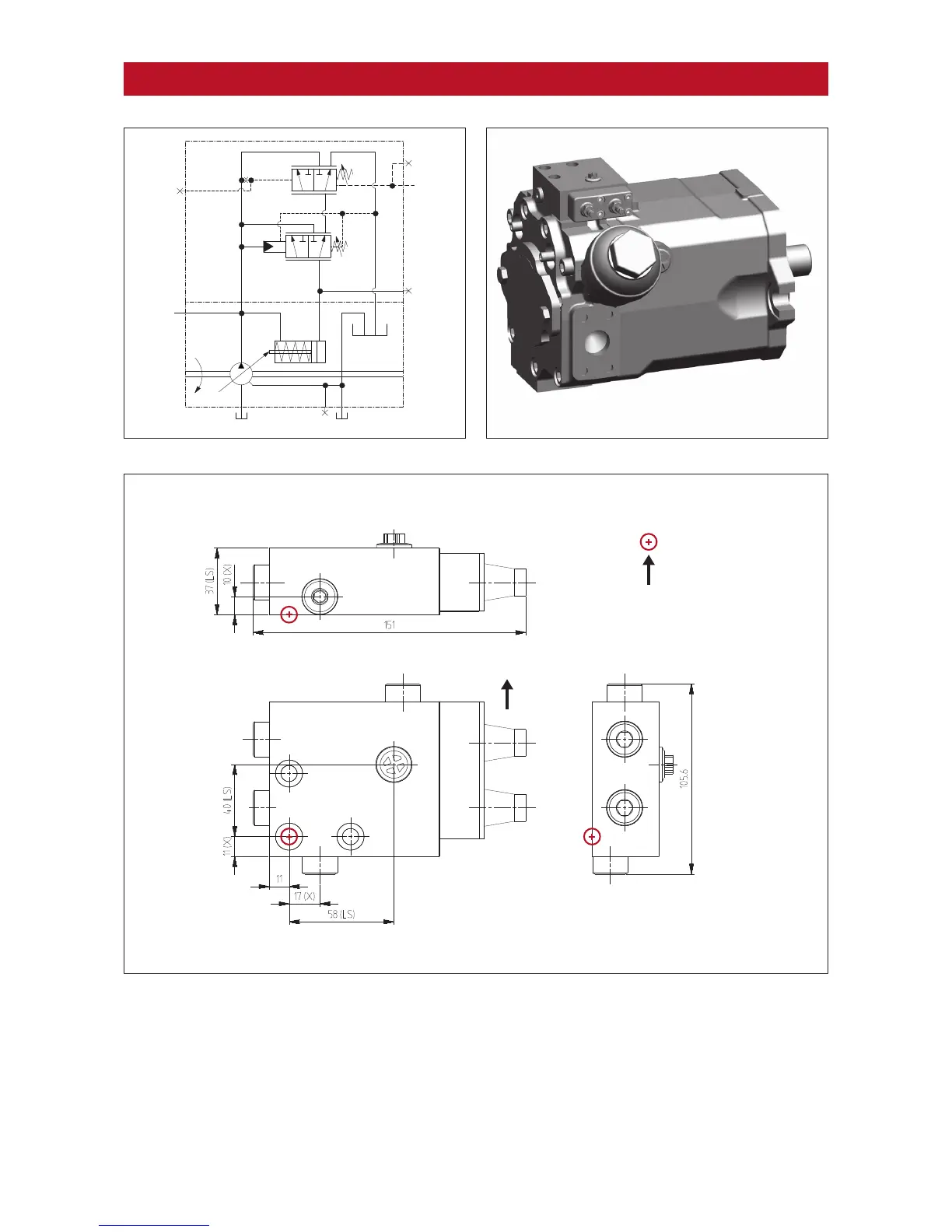

Dimensions. LP-controller
Dimensions: approx. 151 x 105.6 x 37 mm
Connections: X Test port actuating pressure M14x1.5
