8. MONTAJE DE LA VÁLVULA SERIE 1500
8.1
Instale la palanca correcta en la válvula. La palanca se
puede montar en una de cuatro direcciones.
8.2
Apriete el tornillo a 50-60 in-lb.
8.3
Coloque pernos de montaje en las ranuras en T.
Use un martillo para insertar la cabeza cuadrada
en la ranura en T si es necesario.
9. INSTALACIÓN DE LA VCA SERIE 1500
9.1
Quite la válvula de control de altura anterior y observe
las mangueras y los puertos.
9.2
Fije la válvula serie 1500 al soporte de montaje
y apriete las tuercas a 60-80 in-lb.
9.3
Examine el extremo de cada tubo antes de la inserción
y recórtelos según sea necesario para obtener un corte
limpio de 90°.
9.4
Fije las mangueras en los puertos adecuados
empujando los tubos hacia los accesorios con sistema
de conexión mediante empuje (PTC). Utilice el tapón
y el accesorio de vástago de 90° incluidos en este kit si
es necesario.
Asegúrese de que la tubería no interfiera con la
rotación de la palanca.
CUANDO LA MUESCA
DE LA TAPA ESTÉ
EN ESTE LADO DE
LA VÁLVULA,
EL LLENADO/
EL ESCAPE
ESTARÁN EN
ESTA ORIENTACIÓN
CUANDO LA MUESCA
DE LA TAPA ESTÉ
EN ESTE LADO DE
LA VÁLVULA,
EL LLENADO/
EL ESCAPE
ESTARÁN EN
ESTA ORIENTACIÓN

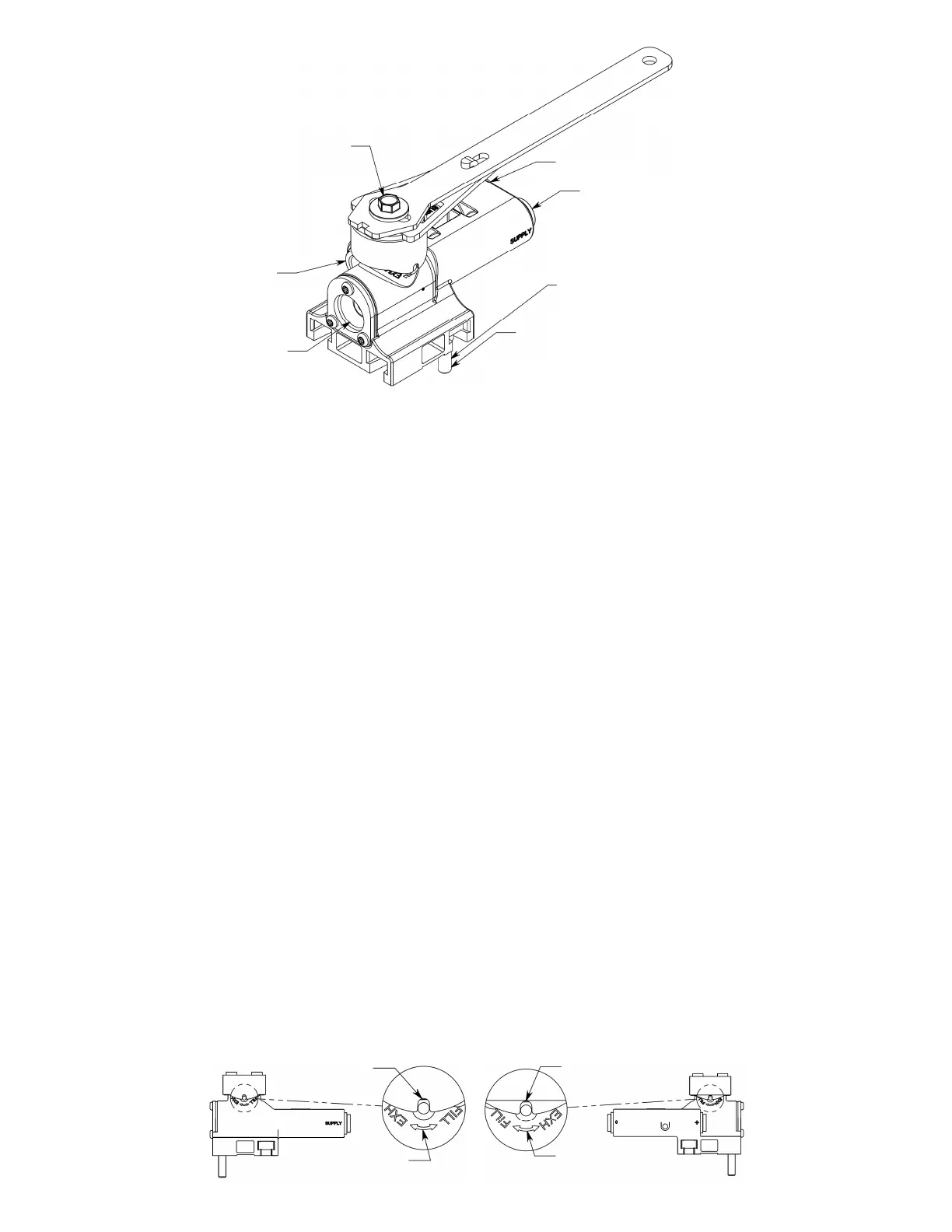

Figura 2.
PUERTO DE SUSPENSIÓN
TORSIÓN A 50-60 in-lb
PUERTO DE SUSPENSIÓN
PUERTO DE ESCAPE
PUERTO DE SUMINISTRO
PERNO DE MONTAJE DE 1/4-20
APRIETE LAS TUERCAS A 60-80 in-lb
LOS PERNOS DE MONTAJE (SE INCLUYEN 2)
SE PUEDEN MONTAR EN CUALQUIERA DE LAS
4 POSICIONES DE ESQUINA
Figura 1.
6. DETERMINE LA ORIENTACIÓN DEL
MONTAJE Y LA VÁLVULA
6.1
Sostenga la válvula serie 1500 junto a la válvula de
control de altura que se va a reemplazar y
determine la orientación de montaje de la nueva
válvula para lograr los mejores trayectos de la
manguera.
6.2
NOTA: El puerto de suministro debe estar
horizontal o apuntando hacia arriba.
6.3
Determine la ubicación de los 2 pernos de montaje
y la longitud adecuada de la palanca.
7. DETERMINE LA ORIENTACIÓN DE
LLENADO Y ESCAPE
7.1
Cada lado de la válvula serie 1500 tiene flechas que
apuntan hacia las direcciones de llenado y escape.
7.2
Centre la muesca de la tapa en forma de U con las
flechas de llenado/escape que se corresponden con
los movimientos de llenado y escape de la palanca.
Girar la tapa 180° permitirá el movimiento opuesto
de las palancas de llenado y escape.
MUESCA DE
LA TAPA EN
FORMA DE “U”
MUESCA DE
LA TAPA EN
FORMA DE “U”
