4
Đèn eSATA (5)
—Nếu đèn tắt, thì tức là cổng USB/eSATA đang tắt hoặc đang có thiết bị USB kết nối.
Đèn sáng ổn định màu xanh lam khi thiết bị eSATA được kết nối. Đèn nhấp nháy để cho biết có hoạt
động qua cổng eSATA.
Đèn USB1 (6)
—Nếu đèn tắt, thì tức là cổng USB /eSATA đang tắt hoặc đang có thiết bị eSATA kết nối.
Đèn sáng ổn định màu xanh lam khi thiết bị USB được kết nối. Đèn nhấp nháy để cho biết có hoạt động
qua cổng này.
Đèn USB2 (7)
—Đèn sáng ổn định màu xanh lam khi thiết bị USB được kết nối. Đèn nhấp nháy để cho
biết có hoạt động qua cổng này.
ETHERNET 1
đến
4 (Chính) (8)
—Các đèn này được đánh số tương ứng với các cổng ở mặt sau của bộ
định tuyến. Đèn sáng ổn định màu xanh lam có nghĩa là bộ định tuyến đã kết nối với một thiết bị qua
cổng đó. Đèn nhấp nháy để cho biết có hoạt động mạng qua cổng đó.
ETHERNET 1
đến
4 (Phụ) (9)
—Đèn tắt có nghĩa là bộ định tuyến được kết nối thành công với một thiết
bị qua cổng đó ở tốc độ 10/100 Mbps. Đèn sáng ổn định màu xanh lam có nghĩa là bộ định tuyến đã kết
nối với một thiết bị ở tốc độ 1000 Mbps.
Đèn WPS (10)
—Đèn nháy chậm trong tối đa hai phút trong quá trình thiết lập Wi-Fi Protected Setup.
Đèn sẽ sáng ổn định màu xanh lam trong năm giây để cho biết kết nối thành công. Đèn nhấp nháy màu
da cam nếu quá trình WPS không thành công. Nếu trường hợp này xảy ra, hãy chắc chắn rằng thiết bị
khách có hỗ trợ WPS. Đợi đến khi đèn tắt, rồi thử lại. Bộ định tuyến chỉ hỗ trợ một phiên WPS mỗi lần.

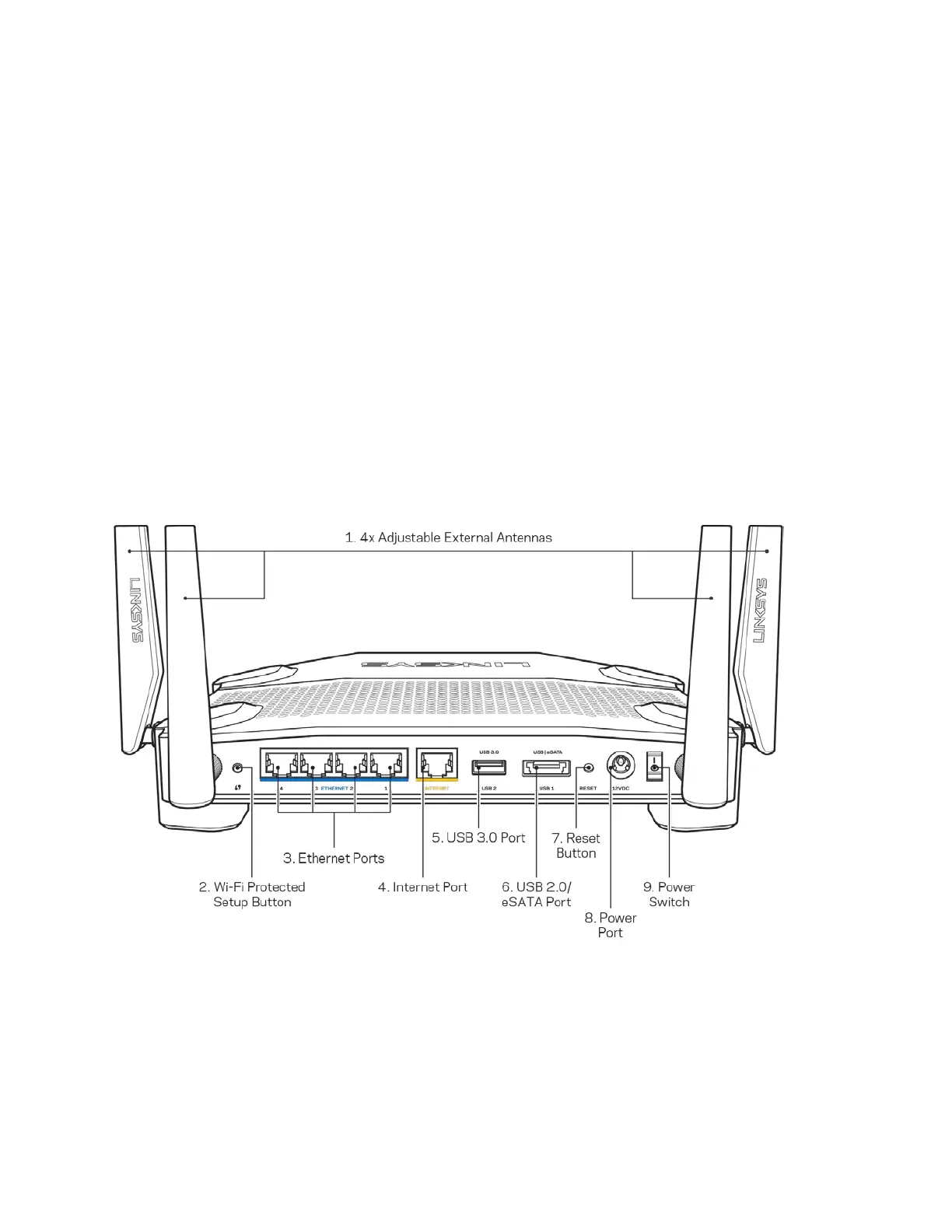

Mặt sau
Ăng-ten có thể điều chỉnh (1)
—Bốn ăng-ten ngoài có thể điều chỉnh phải được gắn vào bộ định tuyến
trước khi bật nguồn. Vặn đầu nối ăng-ten theo chiều kim đồng hồ vào cổng ăng-ten trên bộ định tuyến.
Lưu ý
—Để đạt hiệu suất tốt nhất, hãy đặt các ăng ten hai bên cạnh theo chiều dọc như minh họa trên
hình.
