5
Présentation du produit
Linksys X2000/X3000
5

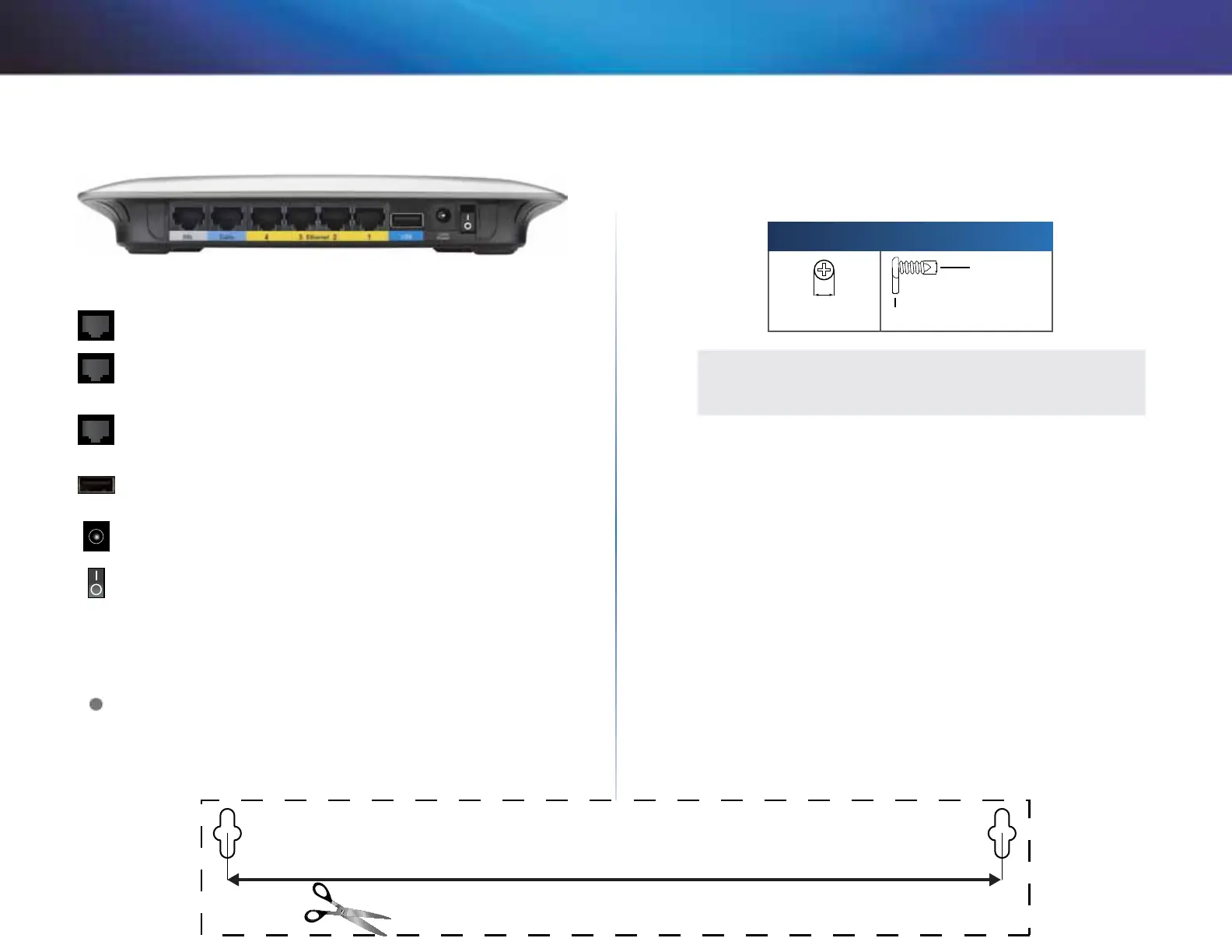

Panneau arrière
DSL: Le port DSL permet de connecter la ligneADSL.
Câble : pour utiliser le modem routeur en tant que routeur
uniquement, connectez ce port au port LAN/Ethernet d’un modem
supplémentaire à l’aide d’un câble réseau.
Ethernet : ces ports Ethernet connectent le modem routeur aux
ordinateurs et autres périphériques réseau Ethernet sur votre réseau
câblé à l’aide de câbles Ethernet (également appelés câbles réseau).
USB : pour un système de stockage réseau, connectez un lecteur
USB externe à ce port.
Alimentation : le port d’alimentation sert à connecter l’adaptateur
électrique fourni.
Commutateur d'alimentation : appuyez sur l’extrémité I pour
mettre le routeur sous tension. Appuyez sur l'extrémité O pour
mettre le routeur hors tension. (Bouton non disponible sur les
modèles nord-américains.)
Panneau inférieur
Réinitialisation : il existe deux façons de réinitialiser les paramètres d’usine
de votre routeur. Vous pouvez appuyer sur le bouton Reset (Réinitialisation)
et le maintenir enfoncé environ cinq secondes, ou restaurer les paramètres
d’usine à partir de l’écran Administration > Factory Defaults (Administration
> Paramètres d'usine) dans l'utilitaire basé sur le navigateur Web du routeur.
Montage mural
Le panneau inférieur du routeur comporte deux orifices de montage mural. La
distance entre ces orifices est de 175,56mm. Deuxvis sont nécessaires pour la
fixation du routeur au mur.
Matériel de montage suggéré
2,5-3,0 mm
4-5 mm 1-1,5 mm
REMARQUE
Cisco n'est pas responsable des dommages causés par une fixation
incorrecte du matériel de montage.
Procédez comme suit:
1.
Déterminez l'emplacement du routeur. Assurez-vous que le mur est lisse,
plat, sec et solide. Vérifiez également que l'emplacement du périphérique
est situé à proximité d'une prise électrique.
2.
Percez deux trous dans le mur. Veillez à ce qu'ils soient espacés de
175mm.
3.
Insérez une vis dans chaque trou en laissant dépasser la tête de 3mm.
4.
Positionnez le routeur de sorte que les orifices de montage mural soient
alignés sur les deux vis.
5.
Placez les orifices de fixation murale sur les vis et faites glisser le routeur
vers le bas jusqu'à ce que les vis s'ajustent parfaitement dans les orifices.
175 mm
Modèle de montage mural
Imprimez cette page en taille réelle. Découpez en suivant les pointillés, puis placez
la feuille sur le mur pour percer les trous en respectant l'espacement requis.
