Linksys X2000

5

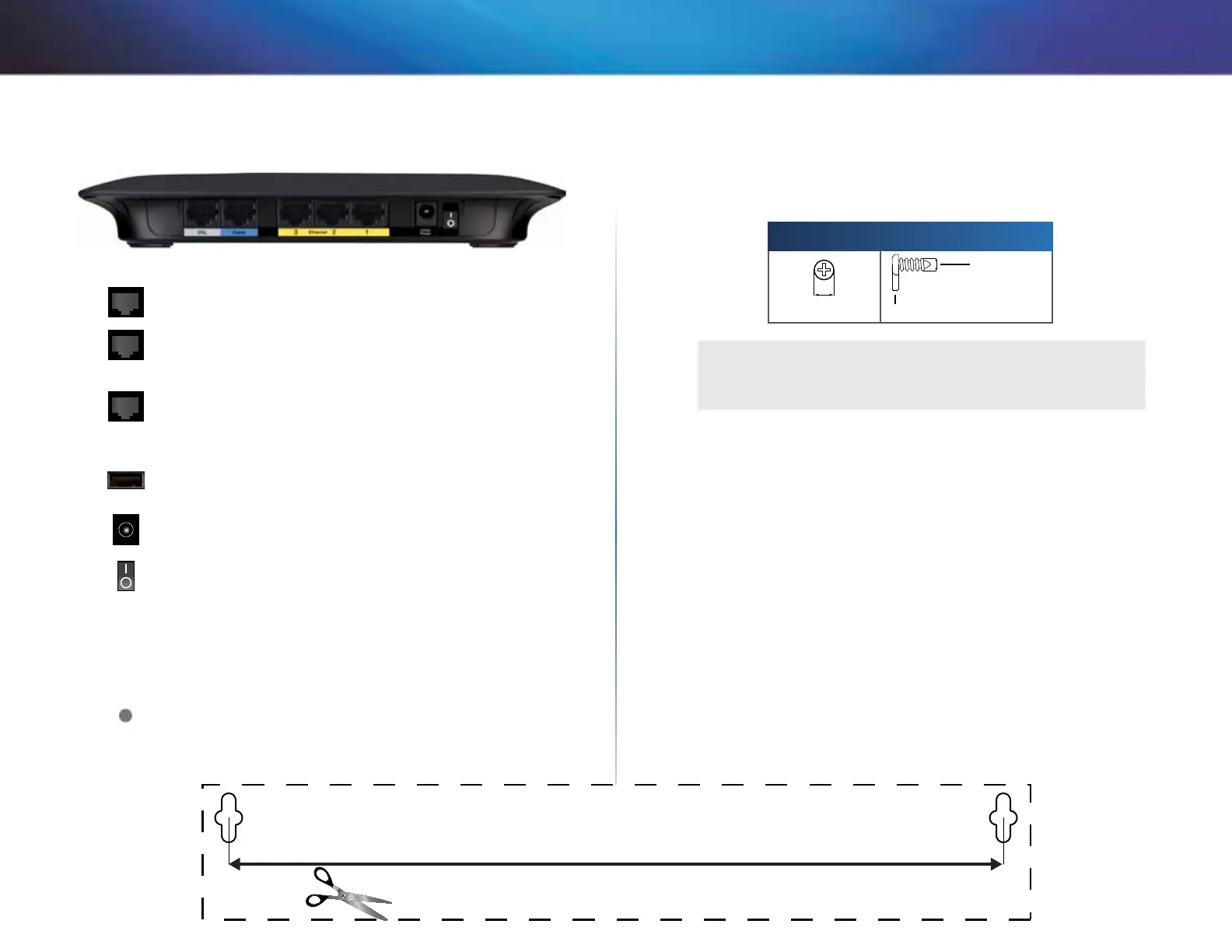

Descrição geral do produto
Linksys X2000/X3000
Parte posterior
DSL—Estabelece ligação à linha ADSL.
Cable (Cabo)—Para utilizar o modem-router apenas como
router, utilize um cabo de rede para ligar esta porta à porta
LAN/Ethernet de um modem diferente.
Ethernet—Com cabos Ethernet (também denominados
por cabos de rede), estas portas Ethernet ligam o modem-
router a computadores e outros dispositivos de rede
Ethernet na sua rede com fios.
USB—Para armazenamento em rede, ligue uma unidade
USB externa a esta porta.
Power (Alimentação)—A porta de alimentação é ligada ao
transformador incluído.
Botão Power (Alimentação)—Prima | (ligado) para ligar o
modem-router. (O botão não está disponível nos modelos
dos E.U.A.)
Parte inferior
Reset (Repor)—Este botão permite-lhe repor as
predefinições de fábrica do router. Prima e mantenha
premido o botão Reset (Repor) durante cerca de cinco
segundos.
Colocação na parede
O router tem duas ranhuras para montagem em parede no painel inferior. A
distância entre as ranhuras é de 175,56 mm. São necessários dois parafusos
para montar o router.
Material de montagem sugerido
2,5-3,0 mm
4-5 mm 1-1,5 mm
NOTA
A Cisco não é responsável por danos resultantes da montagem sem
segurança de hardware numa parede.
Siga estas instruções:
1. Determine onde pretende montar o router. Certifique-se de que a parede
utilizada é lisa, robusta e não tem humidade. Certifique-se também de
que a localização fica perto de uma tomada eléctrica.
2. Faça dois furos na parede. Certifique-se de que os furos estão a 175 mm
de distância.
3. Insira um parafuso em cada furo deixando de fora 3 mm da respectiva
cabeça.
4. Desloque o router de modo a alinhar as ranhuras para montagem em
parede com os dois parafusos.
5. Coloque as ranhuras para montagem em parede sobre os parafusos e faça
deslizar o router no sentido descendente até os parafusos encaixarem
correctamente nas ranhuras para montagem em parede.
175 mm
Modelo para montagem em parede
Imprima esta página a 100%.
Recorte pela linha tracejada e coloque na parede para fazer os furos com a distância correcta.
