Linksys X2000

3
Termék-összefoglaló
Linksys X2000/X3000

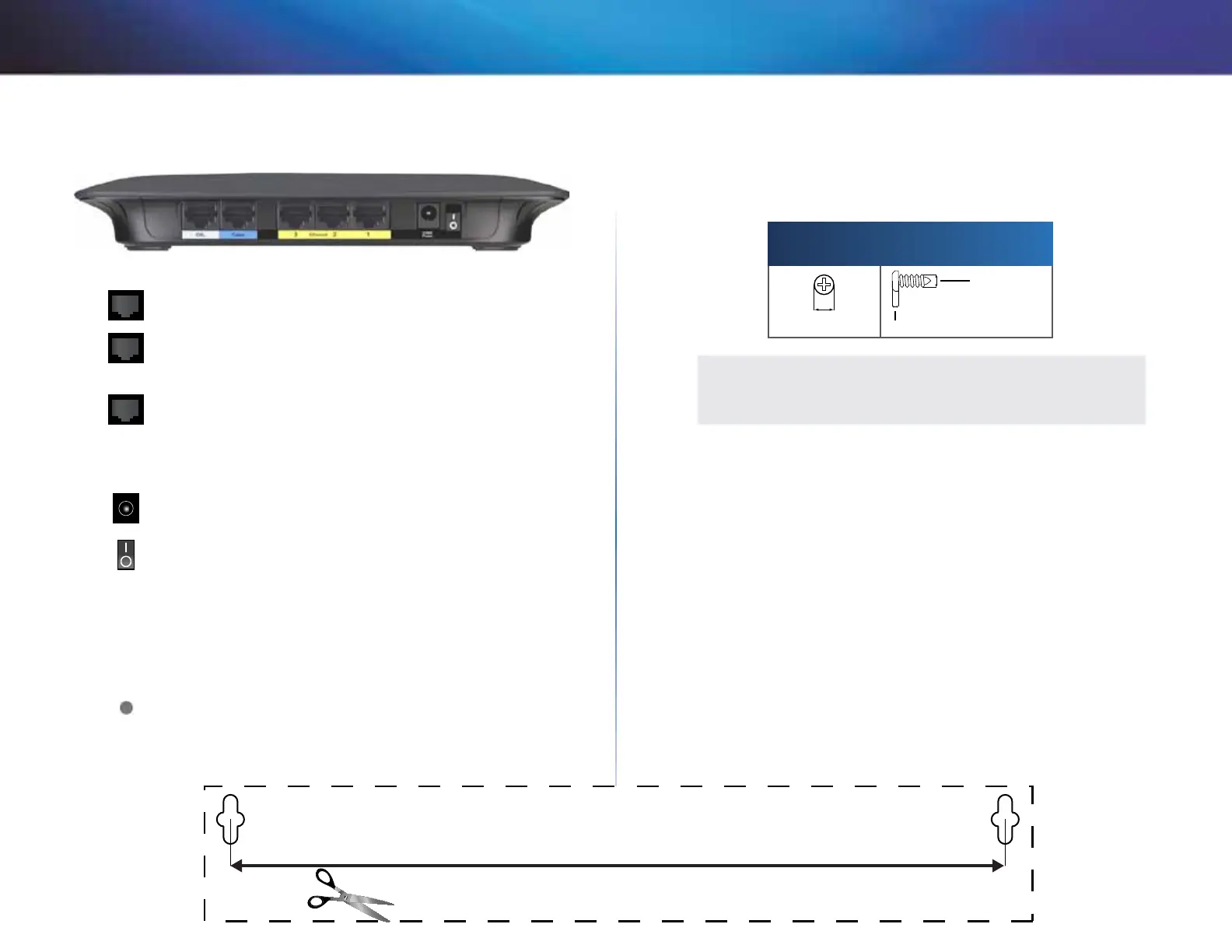

Hátulnézet
DSL–Csatlakozás az ADSL-vonalhoz.
Cable (Kábel)–A modem-útválasztó csak útválasztóként
történő használatához egy hálózati kábellel csatlakoztassa
a portot egy különálló modem LAN/Ethernet portjához.
Ethernet–Ethernet-kábelekkel (más néven hálózati
kábelek) csatlakoztathatja az Ethernet-portokon keresztül
a modem-útválasztót a vezetékes hálózatán lévő
számítógépekhez és más, Ethernet-hálózatot használó
eszközökhöz.
Power (Tápellátás)–A Power (Tápellátás) port a mellékelt
hálózati csatlakozóhoz csatlakozik.
Power button (Tápellátás gomb)–A modem-útválasztó
bekapcsolásához nyomja meg a | gombot (be). (Észak-
amerikai típusok esetében a gomb nem használható.)
Alulnézet
Reset (Visszaállítás)–Ezzel a gombbal lehet visszaállítani az
útválasztó gyári alapbeállításait. Mintegy öt másodpercig
tartsa lenyomva a Reset (Visszaállítás) gombot.
Falra szerelt elhelyezés
Az útválasztó alján található két, falra szereléshez szükséges nyílás. A nyílások
közti távolság 175,56 mm. Az útválasztó felszereléséhez két csavarra van
szükség.
Suggested Mounting Hardware
(Javasolt rögzítőelemek)
2,5–3,0 mm
4-5 mm 1-1,5 mm
MEGJEGYZÉS
A Cisco nem vállal felelősséget a nem biztonságos rögzítőelemek
okozta károsodásokért.
Hajtsa végre a következő műveleteket:
1. Döntse el, hová szereli fel az útválasztót. A kiválasztott fal feltétlenül
legyen sima, lapos, száraz és szilárd. Olyan helyet kell választani, amely
közelében van hálózati csatlakozó.
2. Fúrja be a két lukat a falba. Ügyeljen arra, hogy a lukak 175mm távolságra
legyenek egymástól.
3. Helyezzen egy-egy csavart mindkét lukba úgy, hogy 3mm-re lógjon ki
a fejük.
4. Úgy igazítsa az útválasztót, hogy a falra rögzítő nyílásai egy magasságba
kerüljenek a két csavarral.
5. Bújtassa át a falra rögzítő nyílásokat a csavarokon, majd csúsztassa
az útválasztót lefelé, míg a csavarok szorosan bele nem illeszkednek a
nyílásokba.
175 mm
Falra szerelt elhelyezés
Nyomtassa ki 100%-os méretben ezt az oldalt.
Vágja ki a pontvonal mentén, majd helyezze a falra, hogy a pontos távolságban fúrhassa ki a lukakat.
