Demontage und Montage von Modulen Disassembly and assembly of modules
Platzierung der Module Positions of modules

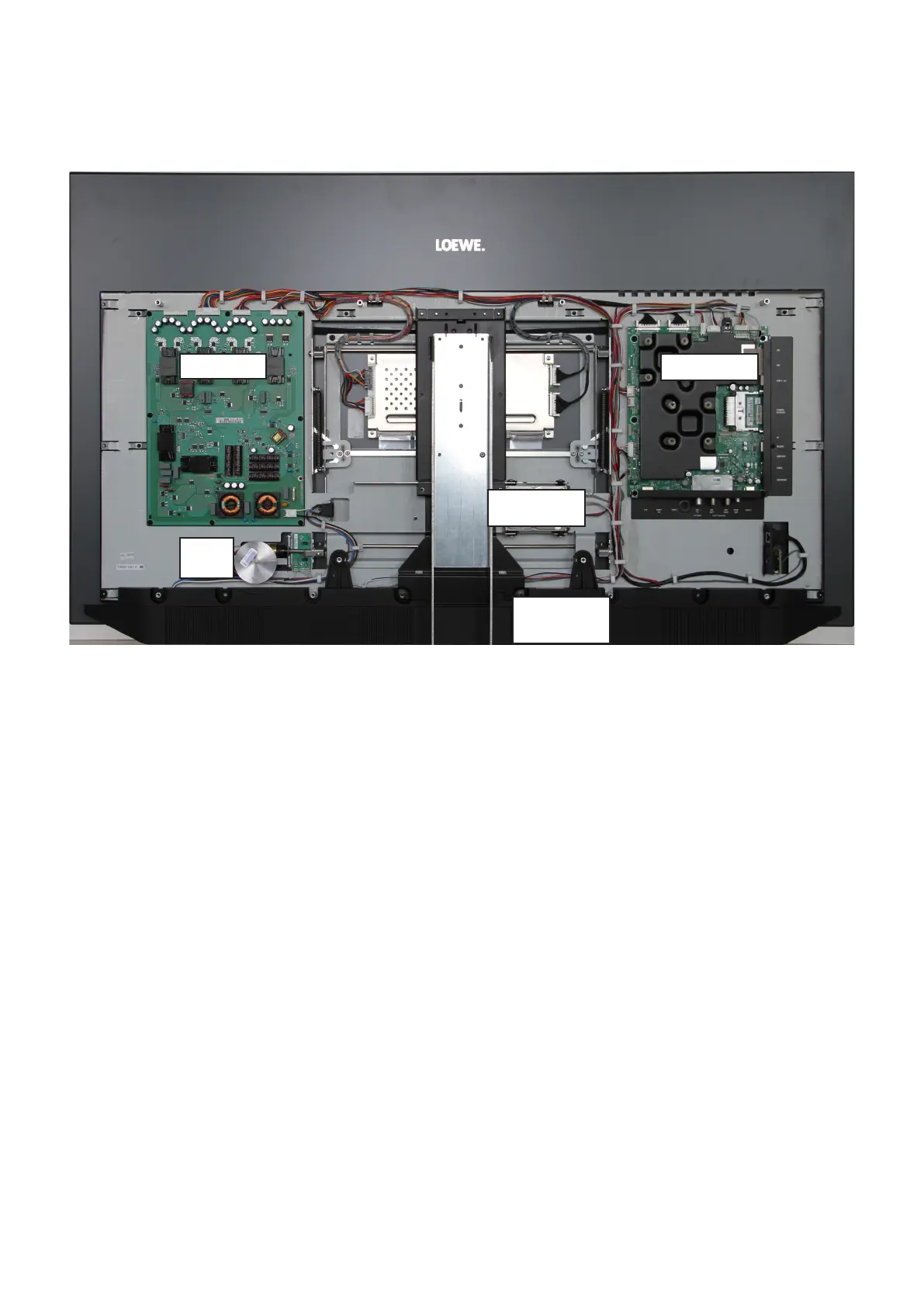

Die nachfolgenden Abbildungen zeigen die Platzierung
der Module.
The following pictures shows the positions of modules.
Achtung! Bei der Montage muss die Original-Kabel-
führung wieder hergestellt werden.
Vor der Demontage muss die Rückwand entfernt werden.
Beachten Sie dazu das Kapitel „Demontage und Montage
der Rückwand“.
Note! During assembly the original cable routing must
be restored.
Before disassembling the back cover must be removed.
Please read chapter “Disassembly and assembly of back
cover”.
Mainboard
Basicboard
Motor
Unit
Festplatte /
harddisk
BlueTooth +
WLAN / WiFi
