Loewe 56435 - Disassembly and Assembly of Main Board

13
Demontage und Montage des Mainboards Disassembly and assembly of main board

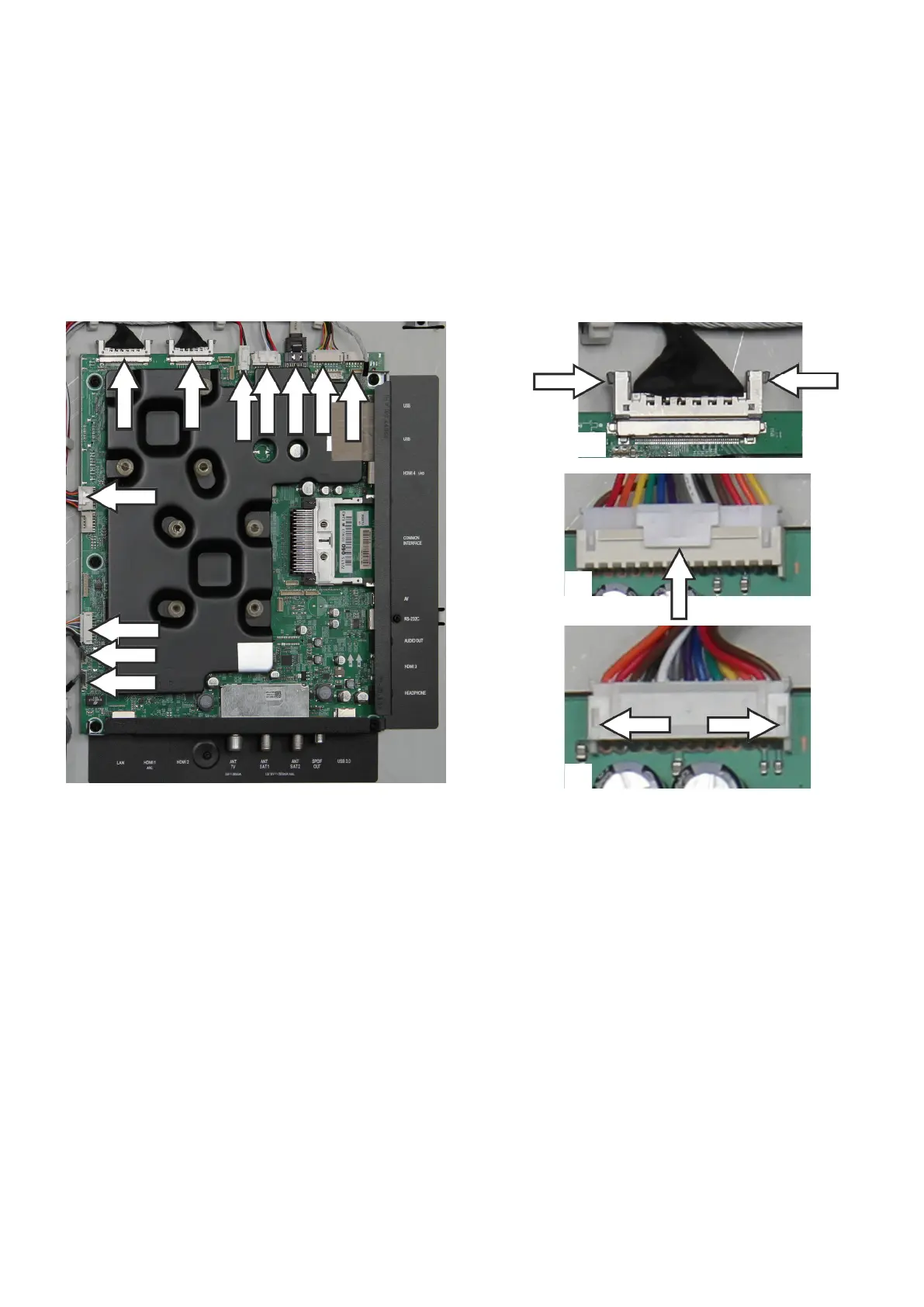

Entfernen Sie zunächst alle Zuleitungen.
Die mit 1 gekennzeichneten V-By-One-Kabel haben seitli-
che Verriegelungen, die mit 2 Fingern zusammengedrückt
werden müssen. Behandeln Sie diese mit besonderer Vor-
sicht.
Die mit 2 gekennzeichneten Kabel haben mittige Verrie-
gelungen, die nach unten gedrückt werden müssen.
Bei den mit 3 gekennzeichneten Kabeln müssen die bei-
den seitlichen Nasen leicht nach unten gedrückt werden.
Alle anderen Kabel sind nicht verriegelt.
Remove all connectors rst.
The V-By-One cables, marked with 1, have lateral latches.
Please press it inwards with 2 ngers. Handle with care.
Avoid damages.
The cables, marked with 2, have a central latch. Please
press it downwards.
For cables, marked with 3, please press slightly down-
wards the lateral lugs.
All other cables are not locked.
1
3
2
1
3
2
1
2 2
2
3
