22
Demontage und Montage des Kombimoduls WLAN /
Bluetooth
Demontieren Sie zunächst die Lautsprecherbox, wie im
Kapitel „Demontage und Montage der Lautsprecherbox“
beschrieben.
Legen Sie die Lautsprecherbox auf eine weiche Unterla-
ge, mit der Frontseite nach oben.

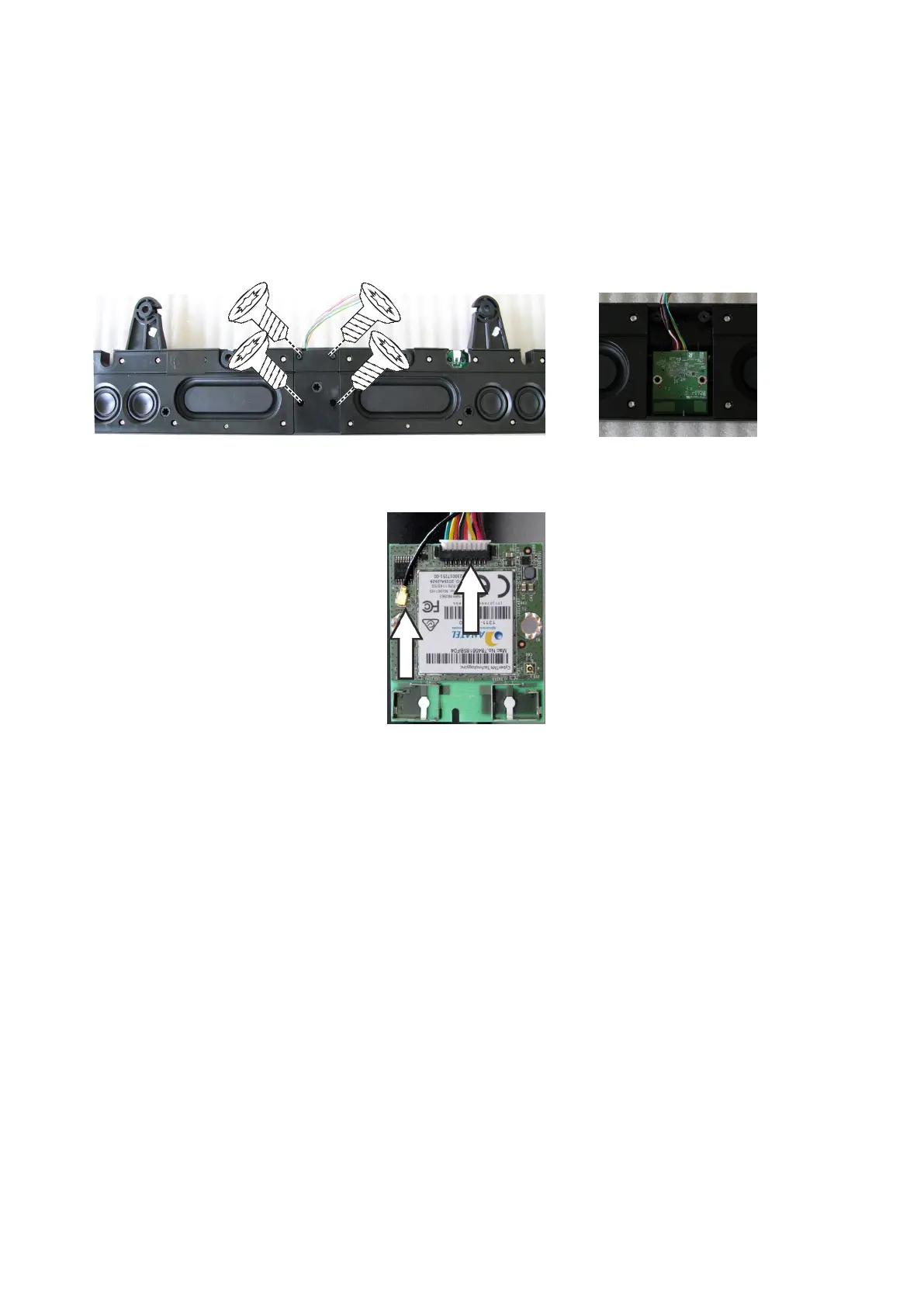

Entfernen Sie die 4 Schrauben und nehmen Sie die Abde-
ckung weg.
Die Montage erfolgt in umgekehrter Reihenfolge.
Das Modul kann nun vorsichtig herausgenommen werden.
Achtung! Vergessen Sie nicht die Antenne und das An-
schlusskabel abzustecken.
Disassembly and assembly of Wi/Bluetooth
Disassemble the loudspeaker box as described in chapter
“Disassembly and assembly of loudspeaker box”.
Place the loudspeaker box onto a soft underlayment –
front side upwards.
Remove 4 screws and remove the cover.
The Assembly is to be performed in reverse order.
Now you can remove the PCB carefully. Attention! Don´t
forget to unplug the antenna and the connection cable!
