Loewe 56435 - Page 29

29

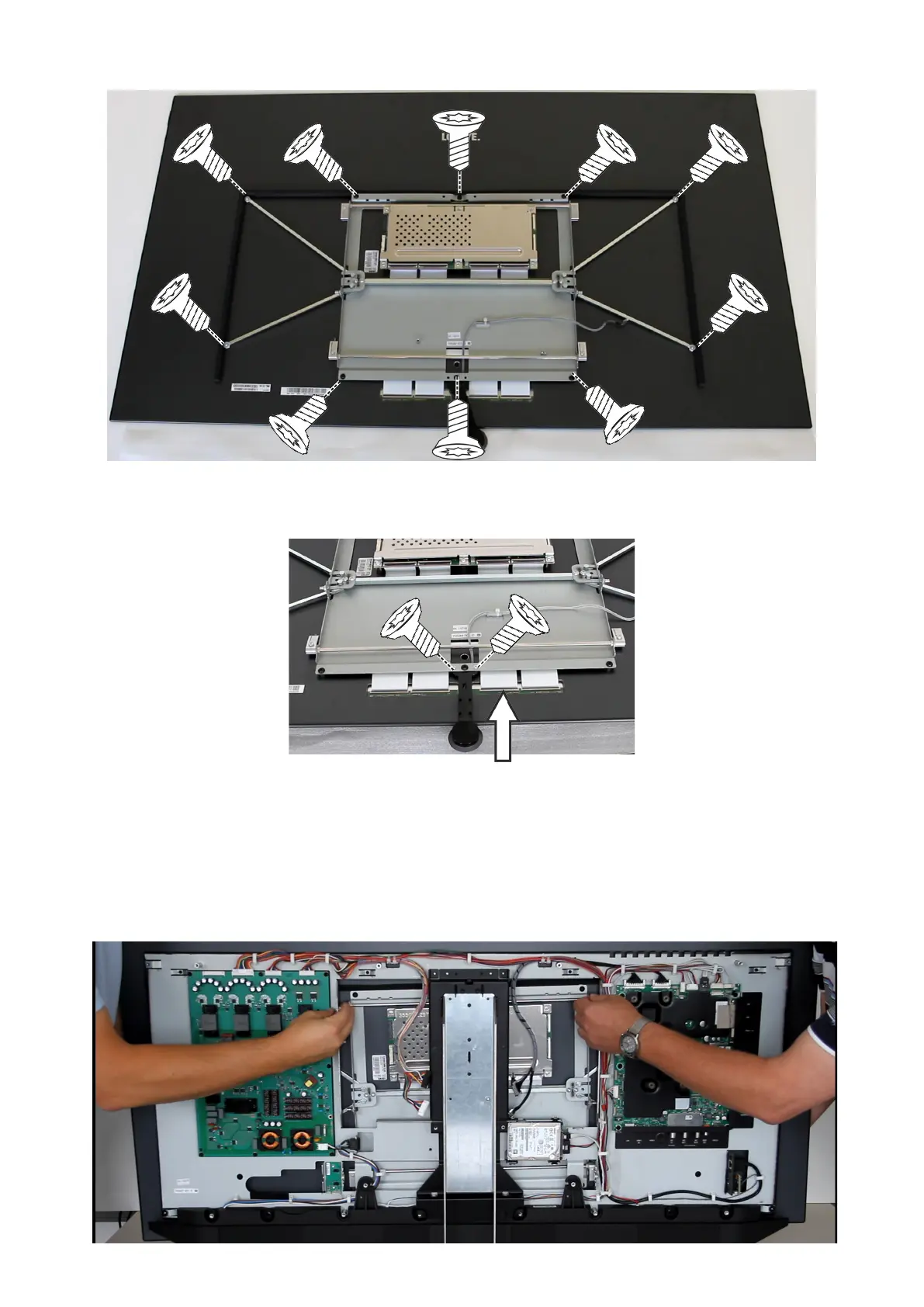

Montieren Sie den Panelträger. Mount the panel bracket.
Schieben Sie die IR-Unit auf den vormontierten Halter und
befestigen Sie diese mit 2 Schrauben.
Slide the IR unit to the pre-assembled bracket and secure
it with 2 screws.
Heben Sie das Panel vorsichtig von der Unterlage an und
drehen Sie es in die senkrechte Lage. Arbeiten Sie dabei
immer mit mindestens 2 Personen.
Halten Sie das Panel vor den Modulträger und xieren Sie
es an den 3 Gelenken.
Achten Sie darauf, dass das Kabel zur IR-Unit nach hinten
heraushängt.
Lift up the panel carefully and turn it in the vertical positi-
on. Do it with at least 2 persons.
Hold the panel in front of the module bracket and x it to
the 3 hinges.
Make sure that the cable to IR unit is hanging out to the
rear.
