INTRODUZIONE
I multimetri DMG100 e DMG110 sono stati progettati per unire la massima semplicità di utilizzo con una ampia scelta di funzioni avanzate. Nonostante l’estrema compattezza del contenitore modulare (solo 4 moduli),
le prestazioni del multimetro sono le stesse di un apparecchio di alto livello. Il display retroilluminato LCD consente una interfaccia utente chiara ed intuitiva. DMG110 è inoltre dotato di una interfaccia di
comunicazione RS-485 isolata con protocollo Modbus per consentirne la supervisione.
DESCRIZIONE
– Multimetro digitale trifase.
– Esecuzione modulare 4U (72mm) per guida DIN.
– Display LCD retroilluminato.
– Versioni:
• DMG100 - versione base.
• DMG110 - con interfaccia RS485 incorporata.
– 4 tasti di navigazione per funzioni ed impostazioni.
– Elevata accuratezza delle misure in vero valore efficace (TRMS).
– Vasta gamma di misure disponibili, inclusive di analisi armonica e THD di tensione e di corrente.
– Alimentazione ausiliaria ad ampio range di tensione (100-240 VAC).
– Protezione impostazioni via password a 2 livelli.
– Copia di salvataggio delle impostazioni originali.
– Montaggio senza necessità di utensili.
– Testi in 6 lingue.
FUNZIONE DEI TASTI FRONTALI
Tasto MENU – Serve per entrare o uscire dai vari menu sia di visualizzazione che di impostazione.
Tasti
e
– Servono per lo scorrimento fra le pagine video, per la selezione fra le possibili scelte presentate a display e per la modifica di impostazioni (incremento/decremento).
Tasto – Serve per lo scorrimento delle sotto-pagine, per confermare una scelta effettuata e per passare da una modalità all’ altra di visualizzazione.

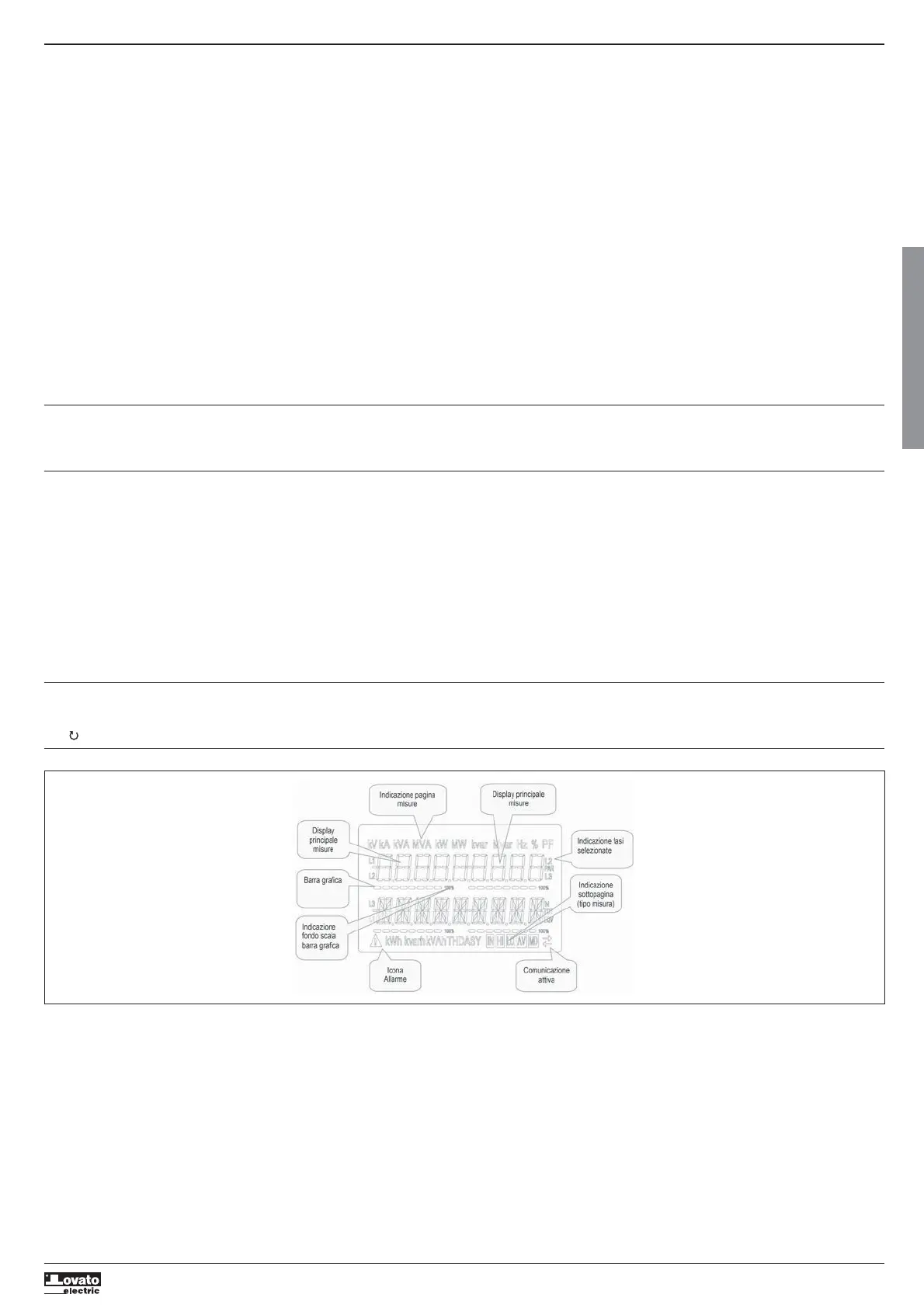

INDICAZIONI SUL DISPLAY
