INDICAZIONE ALLARMI

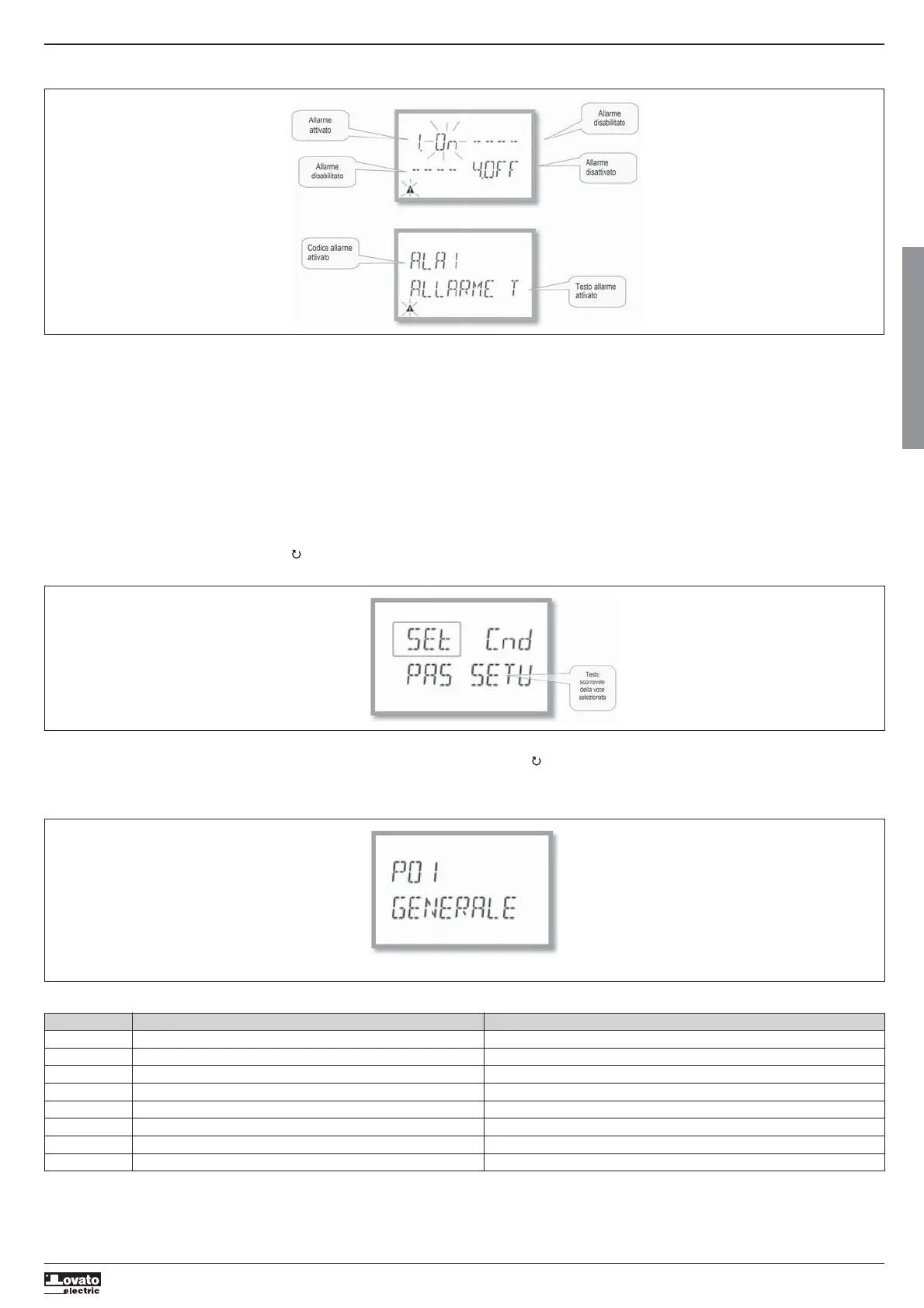

– Se gli allarmi sono abilitati (vedere menu P09) il DMG100-110 visualizza la pagina con il relativo stato e con il formato indicato in figura:
– Con Allarme attivato la scritta ON lampeggia con il simbolo del triangolo, mentre se l’allarme non è attivo la scritta OFF è fissa.
– Se un allarme non è programmato compaiono i trattini. Dopo circa 3s appare la scritta scorrevole con il testo dell’allarme programmato al parametro P09.n.05.
– Con più allarmi attivi il testo del relativo allarme viene visualizzato in modo alterno.
– Tramite l’apposito parametro P02.14 del menu utilità, è possibile fare in modo che la retroilluminazione del display lampeggi in caso di allarme per evidenziare la presenza dell’anomalia.
– Il reset degli allarmi è condizionato alla impostazione del parametro P09.n.03, che definisce se può essere automatico allo scomparire delle condizioni di allarme o se necessita di un azzeramento manuale tramite
menu comandi (C.07).
IMPOSTAZIONE DEI PARAMETRI (SETUP) DAL PANNELLO FRONTALE
– Dalla normale visualizzazione misure, premere MENU per richiamare il menu principale, quindi selezionare SET e premere per accedere al menu impostazioni.
– Il display indica il primo livello di menu P.01 nel display in alto a sinistra, con la selezione 01 lampeggiante.
– Selezionare il menu desiderato (P.01, P.02, P.03) tramite i tasti
. Mentre si seleziona, il display alfanumerico riporta una breve descrizione scorrevole del menu attualmente selezionato.
– Se si vuole uscire e tornare alla visualizzazione misure, premere MENU.
MENU PRINCIPALE
Per accedere al menu principale:
– Premere il tasto MENU. Viene visualizzato il menu principale (vedi figura) con le possibili scelte:
• SET – Accesso al menu impostazioni Setup
• CMD – Accesso al menu comandi
• PAS – Inserimento della password
– La scelta selezionata lampeggia. Nel display alfanumerico scorre una scritta descrittiva della scelta effettuata.
– Se è necessario impostare la password, il menu si apre con la voce PAS già selezionata.
– Premere
per selezionare la voce voluta e poi premere per confermare la scelta.
– Se si vuole tornare alla visualizzazione misure premere di nuovo MENU.
Cod. MENU DESCRIZIONE
P01 GENERALE Dati caratteristici dell’impianto
P02 UTILITA’ Lingua, luminosità, display ecc.
P03 PASSWORD Abilitazione protezione accesso
P04 INTEGRAZIONE Tempi di integrazione misure
P05 CONTAORE Abilitazione contaore
P07 COMUNICAZIONE Porte di comunicazione (DMG110)
P08 SOGLIE LIMITE (LIMn) Soglie sulle misure
P09 ALLARMI (ALAn) Messaggi di allarme
– Nella seguente tabella sono elencati i menu disponibili :
Impostazione: selezione menu
