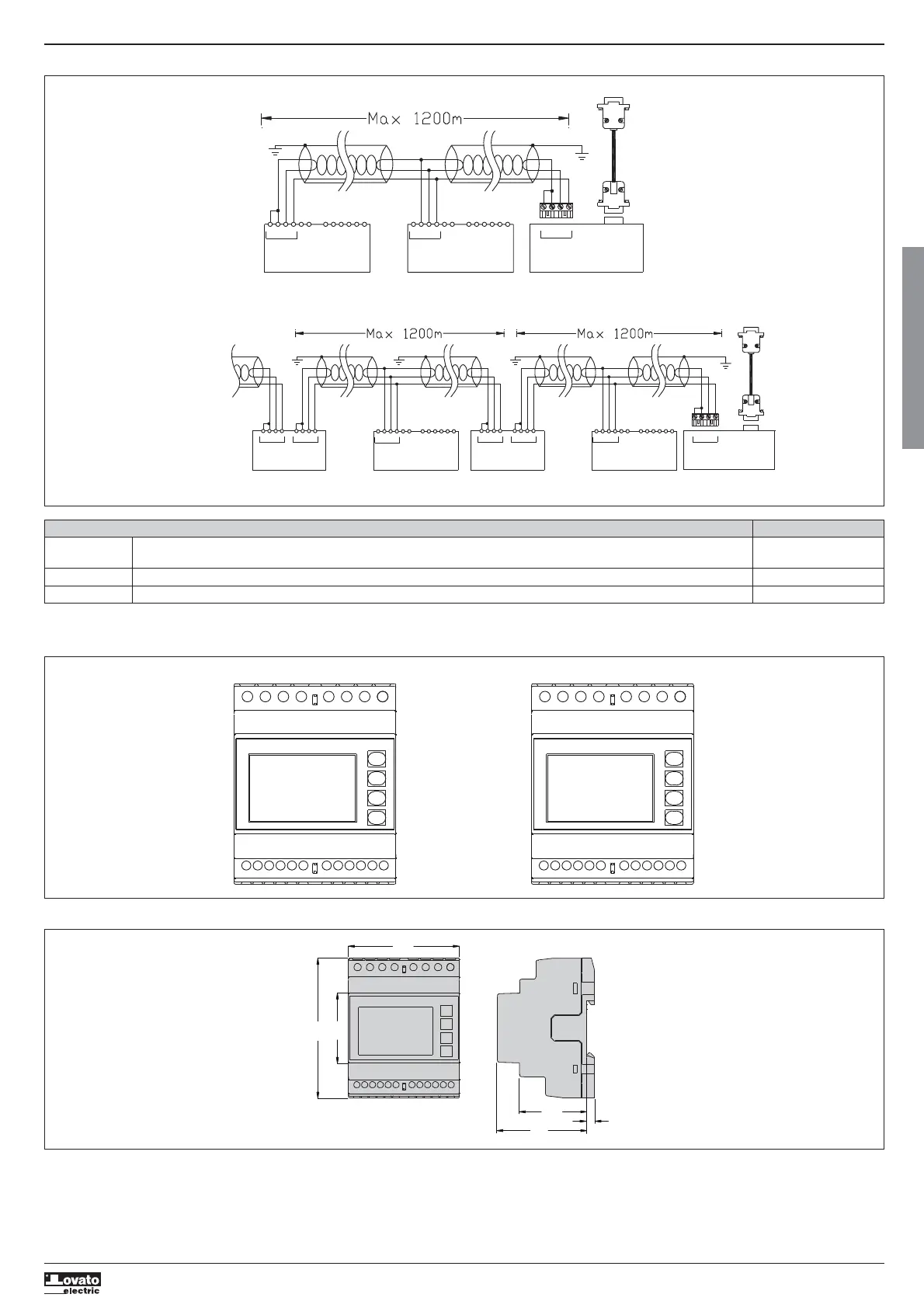

Lovato DMG110 - Dimensioni Meccaniche E Foratura Pannello (MM); Disposizione Morsetti

I422 GB I 10 17 31100212
I
25
CONNESSIONE PC-DMG110.. MEDIANTE INTERFACCIA RS485
DMG110 n°1
SG
DMG110 n°31
ABTR
RS485
TR SGAB
RS485
PX1
SGBTR A
PC
DMG110
RS485
RS485
TR ABSG
PX1
BTR A SG BTR A SG
TR
SG
SGBA
TR A B
PX1
PC
Device addresses n° 1-30
TR
PX1
TR SGAB SGAB
DMG110
Device addresses n° 31-60
up to 255 devices
Repeat this wiring diagram
Set as repeaterSet as repeater
Cable
51C4
Interface converter
RS232/485
Interface
converter
RS232/485
Interface
converter
RS232/485
Interface converter
RS232/485
Cable
51C4
Controllo remoto
Codici Descrizione Peso kg
ordinazione
4PX1  Convertitore RS232/RS-485 galvanicamente isolato alimentatore 220…240VAC. 0,600
51C4 Cavo di connessione PC  Convertitore RS232/RS-485 lunghezza 1,80 metri. 0,147

Convertitore da tavolo RS232/RS-485 optoisolato, 38.400 Baud-rate max, gestione automatica o manuale della linea di TRASMIT, alimentazione 220…240Vac ±10% oppure 110…120Vac a richiesta .
DISPOSIZIONE MORSETTI
S1
S2
I1 I2
S2
S1 S1
S2
I3
A1 A2 V2V1 V3 VN
S1
S2
I1 I2
S2
S1 S1
S2
I3
A1 A2
SG
B
A
TR
V2V1 V3 VN
DIMENSIONI MECCANICHE E FORATURA PANNELLO (mm)
72
43.7
58
5
45
90
DMG100 DMG110
