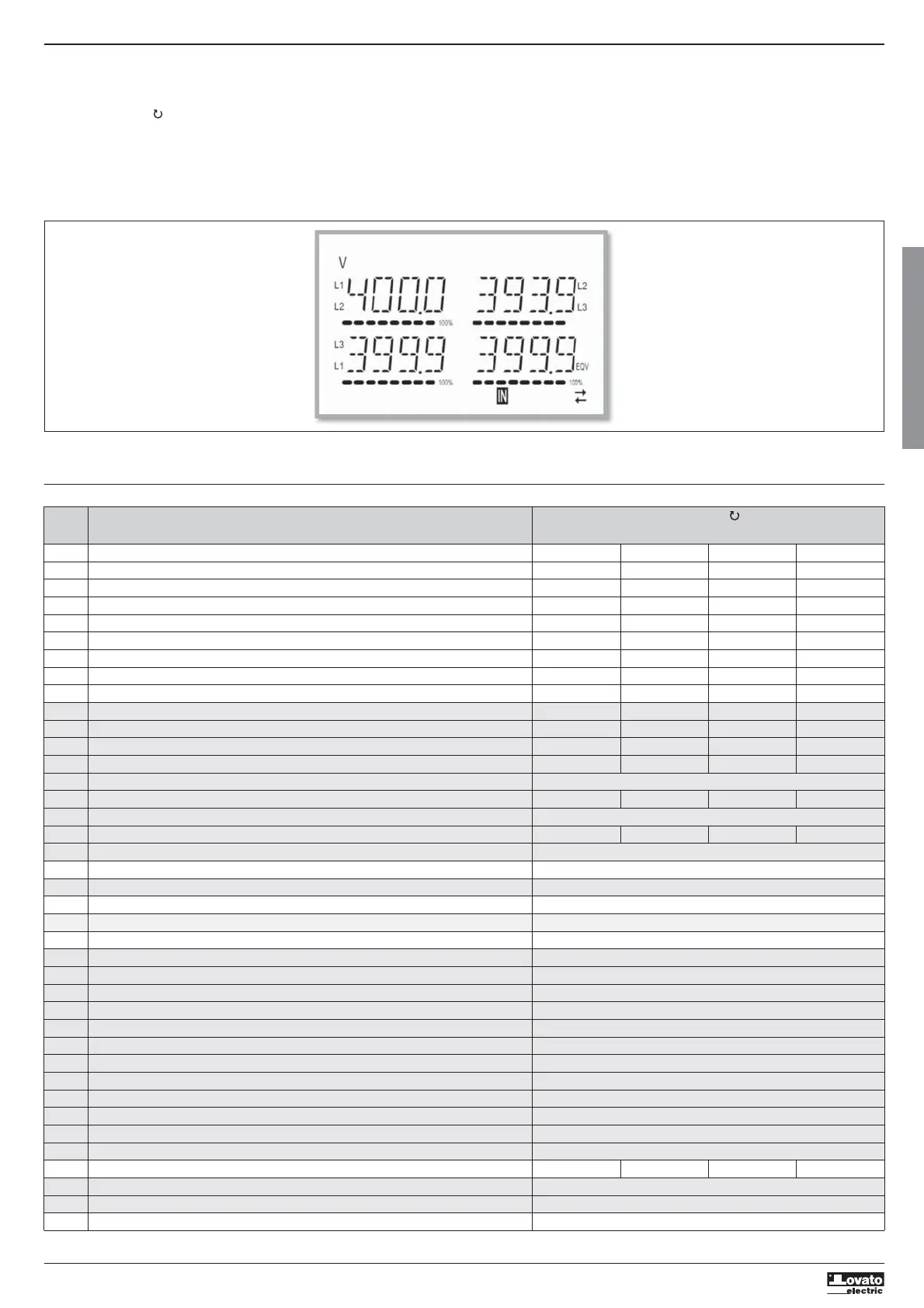

VISUALIZZAZIONE DELLE MISURE
– I tasti
e
consentono di scorrere le pagine di visualizzazione misure una per volta. La pagina attuale è riconoscibile tramite la visualizzazione della unità di misura nella parte alta del display.
– Alcune delle misure potrebbero non essere visualizzate in funzione della programmazione e del collegamento dell’apparecchio (ad esempio se programmato per un sistema senza neutro le misure riferite al neutro
non vengono visualizzate).
– Per ogni pagina, il tasto consente di accedere a delle sottopagine (ad esempio per visualizzare i valori massimi e minimi registrati per la misura selezionata).
– La sottopagina visualizzata correntemente è indicata in basso a destra da una delle seguenti icone:
•
IN = Valore istantaneo – Valore istantaneo attuale della misura, visualizzato di default ogni volta che si cambia pagina.
•
HI = Valore massimo istantaneo – Valore più alto misurato dal multimetro per la relativa misura. I valori HIGH vengono memorizzati e mantenuti anche in assenza di alimentazione. Possono essere azzerati
tramite apposito comando (vedere menu comandi).
•
LO = Valore minimo istantaneo – Valore più basso misurato dal multimetro dal momento della messa in tensione. Viene resettato con lo stesso comando usato per i valori HI.
•
AV = Valore integrato – Valore della misura integrato (mediato) nel tempo. Consente di vedere una misura con variazioni lente. Vedere menu Integrazione.
•
MD = Massimo valore integrato – Valore massimo del valore integrato (max demand). Rimane memorizzato in memoria non volatile ed è resettabile con apposito comando.
– L’utente ha la possibilità di specificare su quale pagina e su quale sottopagina il display deve ritornare automaticamente dopo che è trascorso un tempo senza che siano premuti dei tasti.
– Volendo è anche possibile programmare il multimetro in modo che la visualizzazioni resti sempre nella posizione in cui è stata lasciata.
– Per l’impostazione di queste funzioni vedere menu P02 – Utilità.
TABELLA DELLE PAGINE DEL DISPLAY
Selezione con
e
Selezione con
N° PAGINE SOTTO-PAGINE
1 TENSIONI CONCATENATE - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV HI LO AV
2 TENSIONI DI FASE - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQV HI LO AV
3 CORRENTI DI FASE E DI NEUTRO - I(L1), I(L2), I(L3), I(N) HI LO AV MD
4 POTENZA ATTIVA - P(L1), P(L2), P(L3), P(TOT) HI LO AV MD
5 POTENZA REATTIVA - Q(L1), Q(L2), Q(L3), Q(TOT) HI LO AV MD
6 POTENZA APPARENTE - S(L1), S(L2), S(L3), S(TOT) HI LO AV MD
7 FATTORE DI POTENZA - PF(L1),PF(L2),PF(L3),PF(EQ) HI LO AV
8 SBILANCIAMENTO POTENZA ATTIVA - L1-L2, L2-L3, L3-L1 HI LO AV
9 FREQUENZA - Hz HI LO AV
10 ASIMMETRIA ASY(VLL) HI LO AV
11 ASIMMETRIA ASY(VLN) HI LO AV
12 ASIMMETRIA ASY(I) HI LO AV
13 DIST. ARMONICA TENSIONI L-L - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) HI LO AV
14 ARMONICHE VLL H2…H15
15 DIST. ARMONICA TENSIONI L-N - THD-V(L1),THD-V(L2),THD-V(L3) HI LO AV
16 ARMONICHE VLN H2…H15
17 DIST. ARMONICA CORRENTE - THD-I(L1), THD-I(L2) THD-I(L3) HI LO AV
18 ARMONICHE CORRENTE H2…H15
19 CONTATORI ENERGIA ATTIVA IMP - kWh+(SYS) PAR - kWh+(SYS) TOT
20 CONTATORI ENERGIA ATTIVA EXP - kWh-(SYS) PAR - kWh-(SYS) TOT
21 CONTATORI ENERGIA REATTIVA IMP - kvarh+(SYS) PAR - kvarh+(SYS) TOT
22 CONTATORI ENERGIA REATTIVA EXP - Kvarh-(SYS) PAR - Kvarh-(SYS) TOT
23 CONTATORI ENERGIA APPARENTE - kvah(SYS) PAR - kvah(SYS) TOT
24 CONTATORI DI ENERGIA (L1) - kWh+(L1) PAR - kWh+(L1) TOT
25 CONTATORI DI ENERGIA (L2) - kWh+(L2) PAR - kWh+(L2) TOT
26 CONTATORI DI ENERGIA (L3) - kWh+(L3) PAR - kWh+(L3) TOT
27 CONTATORI DI ENERGIA (L1) - kWh-(L1) PAR - kWh-(L1) TOT
28 CONTATORI DI ENERGIA (L2) - kWh-(L2) PAR - kWh-(L2) TOT
29 CONTATORI DI ENERGIA (L3) - kWh-(L3) PAR - kWh-(L3) TOT
30 CONTATORI DI ENERGIA (L1) - kvarh+(L1) PAR - kvarh+(L1) TOT
31 CONTATORI DI ENERGIA (L2) - kvarh+(L2) PAR - kvarh+(L2) TOT
32 CONTATORI DI ENERGIA (L3) - kvarh+(L3) PAR - kvarh+(L3) TOT
33 CONTATORI DI ENERGIA (L1) - kvarh-(L1) PAR - kvarh-(L1) TOT
34 CONTATORI DI ENERGIA (L2) . kvarh-(L2) PAR - kvarh-(L2) TOT
35 CONTATORI DI ENERGIA (L3) - kvarh-(L3) PAR - kvarh-(L3) TOT
36 CONTAORE - hhhhhh-mm-ss TOT PAR
37 LIMITI - LIM1–LIM2–LIM3–LIM4
38 ALLARMI - ALA1–ALA2–ALA3–ALA4
39 INFO-REVISIONI-SERIAL NR. - MODELLO,REV SW, REV HW,Nr. SERIE
Nota: Le pagine evidenziate con colore grigio nella tabella sopra potrebbero non essere visualizzate se la funzione o il parametro che le controlla non sono abilitati.
Ad esempio se non viene programmato alcun allarme, la corrispondente pagina non viene visualizzata.
