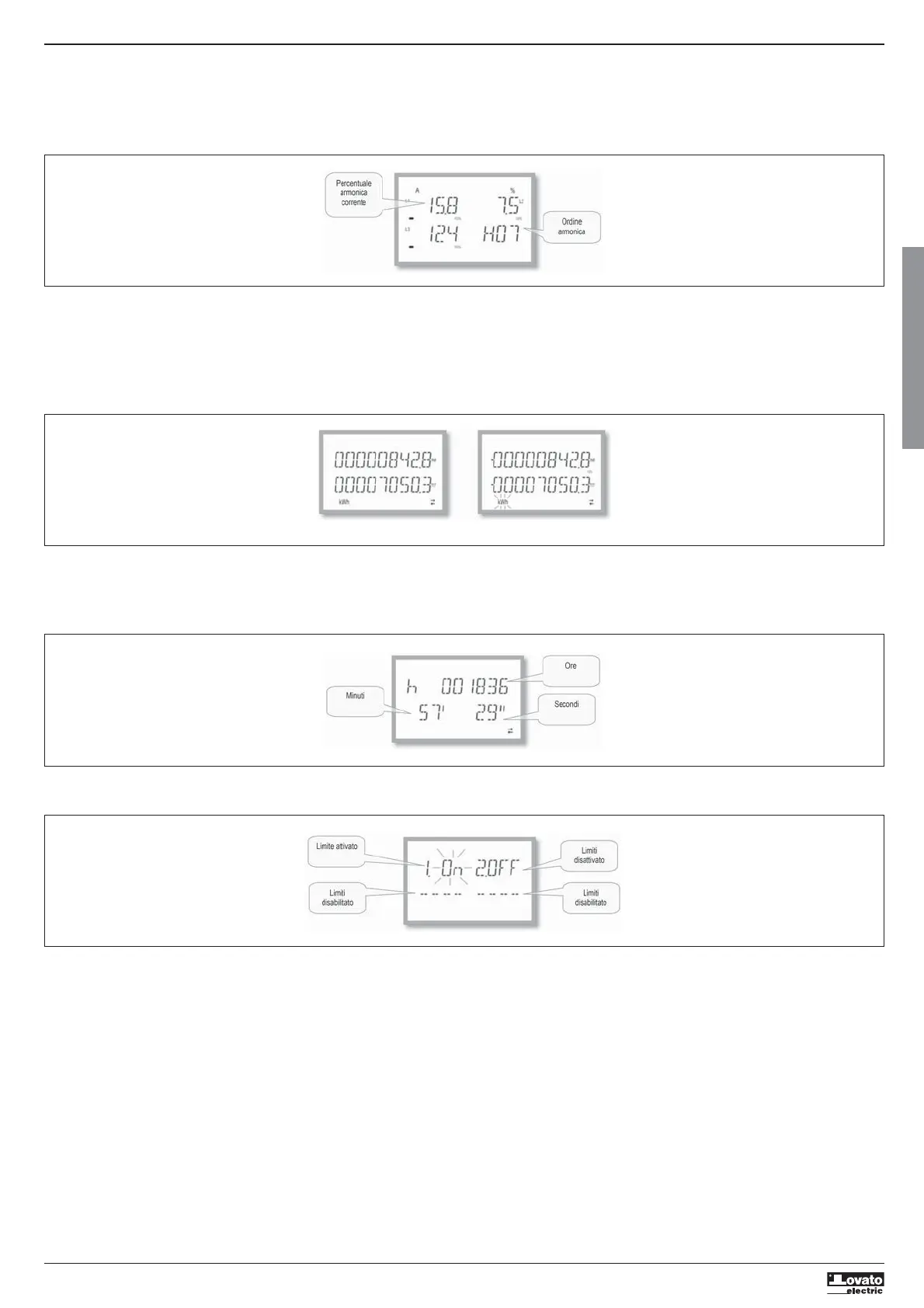

INDICAZIONE ANALISI ARMONICA
– Nel DMG100-110 è disponibile l’analisi armonica di fase fino al 15.mo ordine delle seguenti misure:
•
tensioni concatenate
•
tensioni di fase
•
correnti
– Per attivare l’analisi armonica è necessario impostare il parametro P02.12 = THD/HAR.
– Con P02.12 = THD viene visualizzato solo il THD delle misure sopracitate.
INDICAZIONE CONTATORI ENERGIA
– Per le misure di energia ci sono 5 pagine dedicate.
•
Energia attiva importata ed esportata
•
Energia reattiva induttiva o capacitiva
•
Energia apparente.
– Ogni pagina visualizza il valore totale e parziale (azzerabili da menu comandi).
– Se l’unità di misura è accesa fissa significa che il contatore in questione è quello dell’energia importata (positiva). Impostando il parametro P02.09 su ON è possibile abilitare anche la visualizzazione delle energie
esportate (negative). Queste energie vengono evidenziate dalla unità di misura lampeggiante, e sono visualizzate successivamente a quelle importate premendo
.
– Se viene abilitata la visualizzazione delle energie per singola fase (P02.10=ON), allora per ogni potenza verranno visualizzate tre pagine indipendenti aggiuntive, una per ciascuna fase, comprendenti l’energia totale e
parziale.
INDICAZIONE CONTAORE
– Se il contaore è abilitato (vedere menu P05) il DMG100-110 visualizza la pagina contaore con il formato indicato in figura:
INDICAZIONE STATO LIMITI (LIMX)
– Se i limiti sono abilitati (vedere menu P08) il DMG100-110 visualizza la pagina con il relativo stato e con il formato indicato in figura:
– Con limite attivato la scritta ON lampeggia, mentre se il limite è disattivato la scritta OFF è fissa. Se un limite non è programmato compaiono i trattini.
Energia attiva importata Energia attiva esportata
