UL Marking
viii

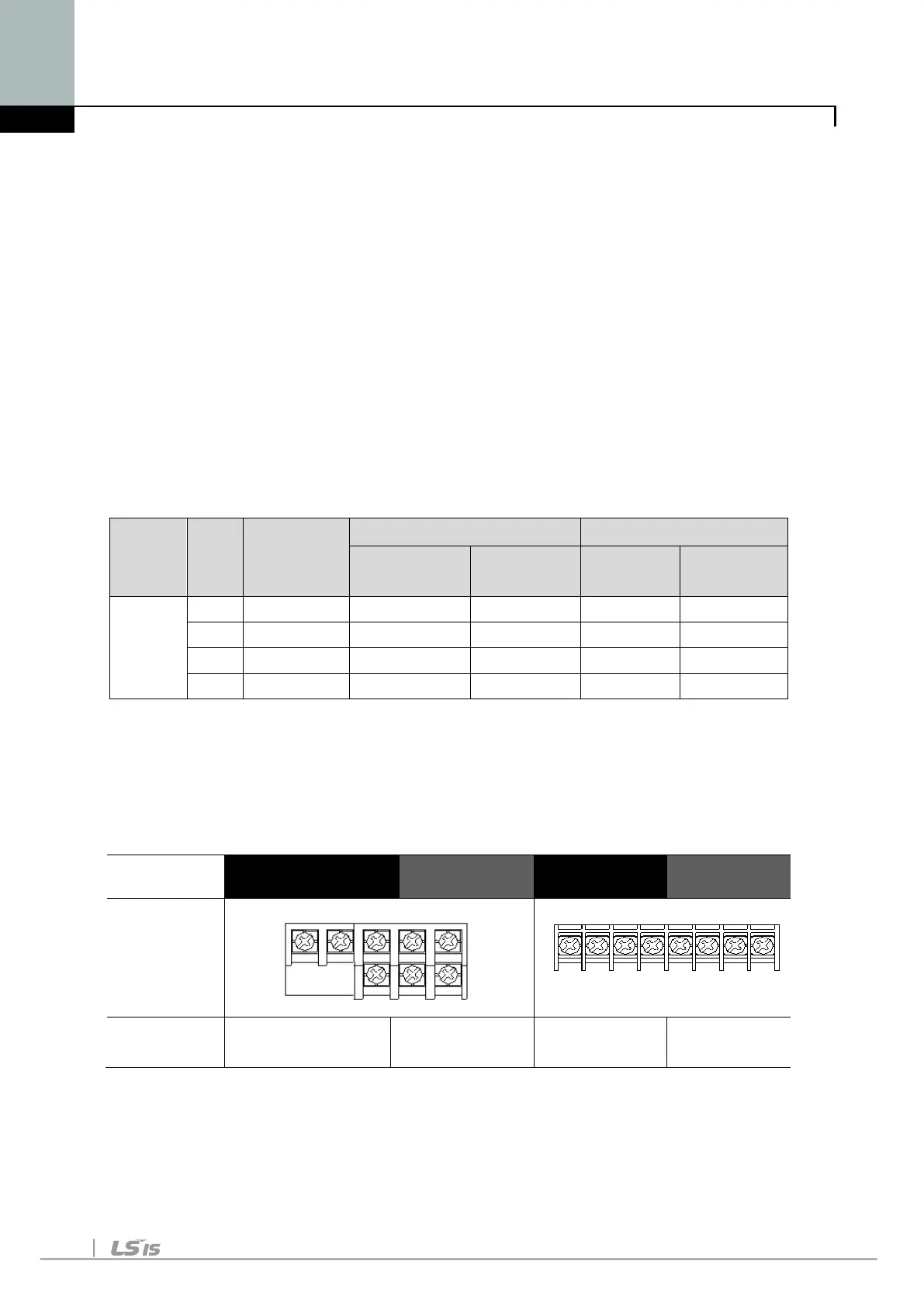

UL Marking
1. SHORT CIRCUIT RATING
The drive is suitable for use in a circuit capable of delivering not more than 5,000A
RMS at the drive’s maximum rated voltage.
(L’entraînement convient pour une utilisation dans un circuit capable de délivrer
pas plus de 5,000A RMS à la tension nominale maximale de l’entraînement.)
2. SHORT CIRCUIT FUSE/BREAKER MARKING
Use Class H or RK5 UL listed Input fuses and UL listed breakers ONLY. See the
table above for the voltage and current ratings for the fuses and breakers.
(Utiliser UNIQUEMENT des fusibles d’entrée homologués de Classe H ou RK5 UL
et des disjoncteurs UL. Se reporter au tableau ci-dessus pour la tension et le
courant nominal des fusibless et des disjoncteurs.)
Voltage and current, fuse Class
Input
Voltage
Motor
[kW]
Inverter
Input Fuse
Breaker
Current
[A]
Voltage
[V]
Current
[A]
Voltage
[V]
200
0.4
SV004iC5
10
500
15
220VAC
0.75
SV008iC5
20
500
20
220VAC
1.5
SV015iC5
30
500
30
220VAC
2.2
SV022iC5
40
500
40
220VAC
3. FIELD WIRING TERMINAL
1) Use copper wires only with 75℃ rating s for wiring.
(Utiliser uniquement des fils de cuivre avec une valeur nominale de 75 ℃ pour
le câblage de la borne d’alimentation.)
2) Tightening torque
MODEL
SV004iC5-1 SV008iC5-1 SV015iC5-1 SV022iC5-1
Terminal
Tightening
Torque
9 lb-in 9 lb-in 15 lb-in 15 lb-in
L1
P P1 N
U V
W
L2
L1 L2 P P1 N
U V W
