Dirección de la tubería
1
3
2
4
Nota: Cuando se instala el tubo
en las direcciones 1, 2 o 4, corte
la pieza de descarga
correspondiente de la base de la
unidad interna.
Corte la pieza de
descarga a lo largo de
la línea mostrada.
Corte
por aquí
Pieza de
descarga

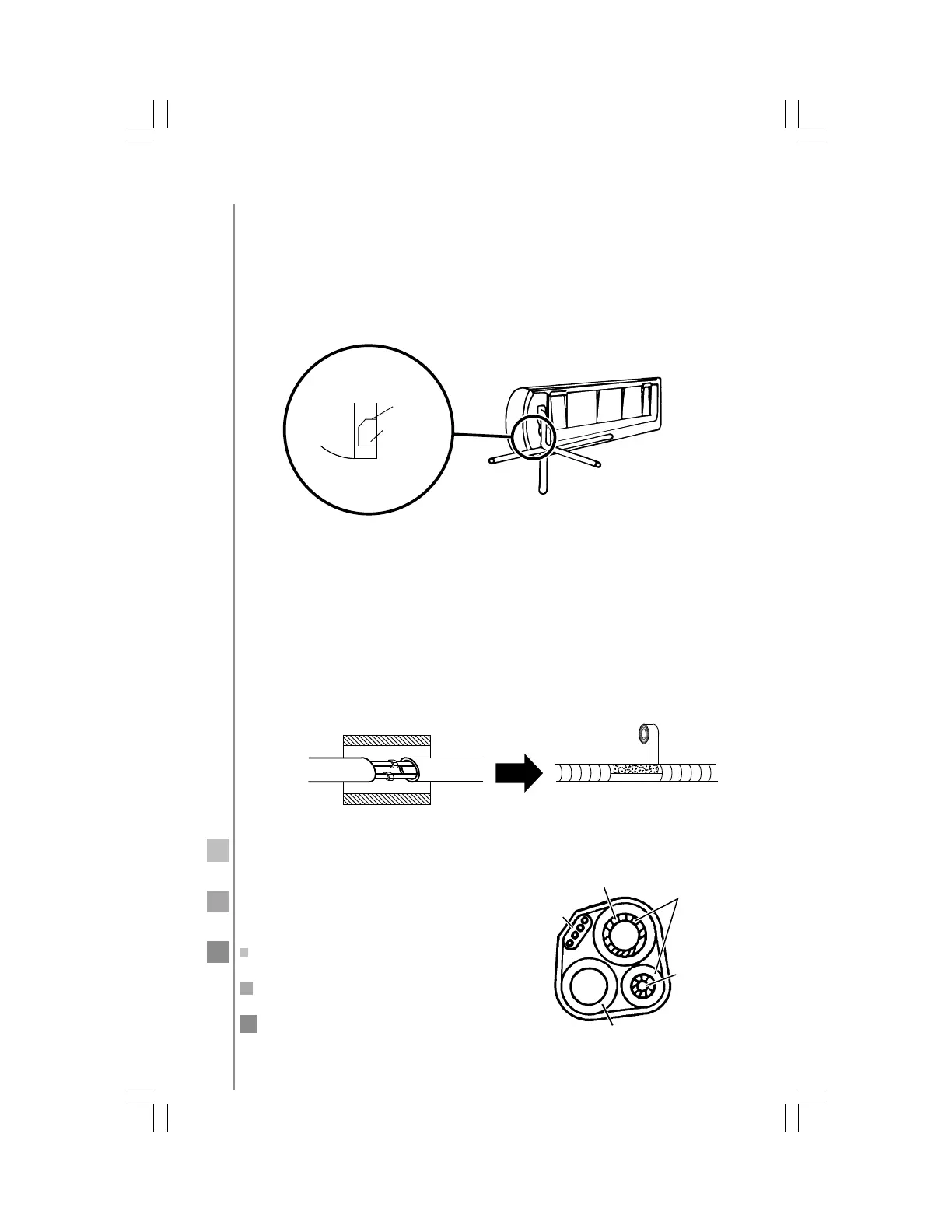

3. Instalación de la tubería de la unidad interna.
• Guíe la tubería (para líquidos y para gas) así como los cables
eléctricos a través del agujero en el muro desde el exterior o el
interior, después de completar la conexión de tubos y cables de
la unidad interna.
• Decida si va a cortar y remover la pieza de descarga de acuerdo
con la dirección de tubería que mejor se adapta a su instalación
(como se muestra a continuación):
• Después de conectar la tubería, instale la manguera de desagüe.
Entonces conecte los cables eléctricos. Después de la conexión,
envuelva las tuberías, cables eléctricos y manguera de desagüe
usando un material que sea aislante térmico.
• Aislamiento térmico de las juntas de la tubería: Envuelva las jun-
tas de la tubería usado un material aislante térmico y después
con cinta adhesiva hecha de vinyl.
Aislamiento
térmico
Envuelto con
cinta de vinilo
• Aislamiento térmico de la tu-
bería:
a. Coloque la manguera de
desagüe por debajo de la tu-
bería.
b. Use espuma de polietileno
de 6 mm de espesor mínimo
como material aislante.
Nota: La manguera de des-
agüe debe ser preparada por
el usuario.
Tubo
grande
Tubo
pequeño
Cordón
eléctrico
Manguera de desagüe
(preparada por el usuario)
Tubo de
aislamiento
térmico
