Placa de
montaje
Tornillos
autoroscantes
instalación de la unidad interna

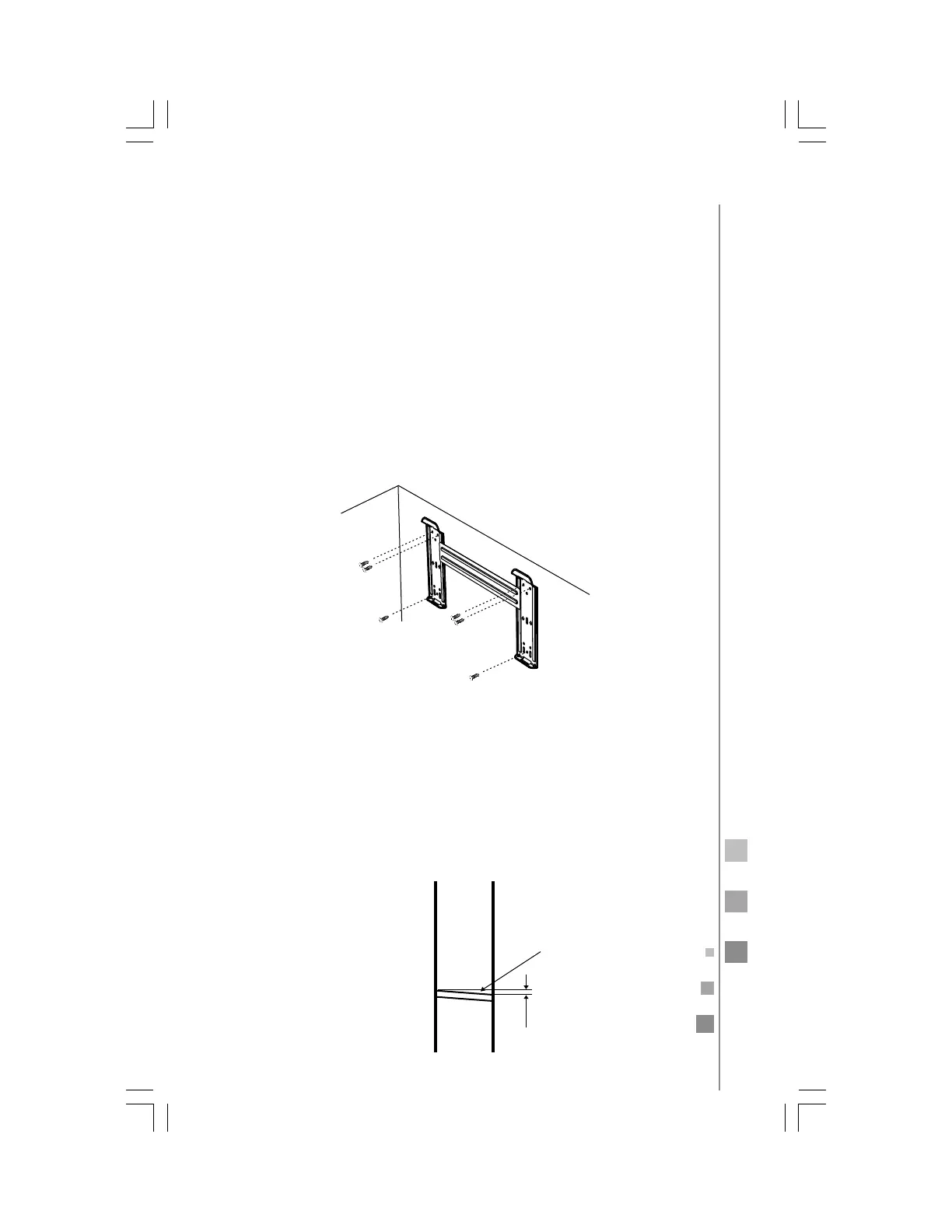

1. Instale la placa de montaje.
• Seleccione una ubicación para la instalación de la placa de mon-
taje de acuerdo con la ubicación de la unidad interna y la direc-
ción que convenga para la tubería.
• Mantenga la placa de montaje nivelada horizontalmente usan-
do un nivel y una regla.
• T
aladre agujeros de 32 mm de profundidad sobre el muro para
fijar la placa.
• Inserte los taquetes de plástico en los agujeros. Fije la placa de
montaje usando tornillos autoroscantes.
• Asegúrese de que la placa de montaje quede bien fija.
• Haga el agujero para la tubería de conexión con la unidad exter-
na.
Notas:
• La forma de la placa de montaje de su modelo podría ser diferente
a la ilustrada arriba pero el método de instalación es el mismo.
• Como se muestra en la ilustración, deben usarse los seis agujeros
de la placa de montaje para fijarla.
2. Taladre un agujero para la tubería.
• Seleccione la ubicación del agujero para la tubería de acuerdo
con la posición de la placa de montaje.
• Haga el agujero en
el muro. El agujero
debe tener una
pendiente hacia el
exterior.
• Instale una manga
a través del agujero
en el muro para
mantener el muro
limpio.
Manga para el agujero
en el muro (tubo rígido
de polietileno
preparado por el
usuario).
Interior Exterior
5 mm
(pendiente
hacia el
exterior)
