6.2 HC Standard MM-MT-TT(6A-11A)
ES La versiòn standard de los modelos HC es
suministradas con:
• Conexiòn de un sensore de presiòn externos
• Entrada ON/OFF para encender o apagar la bomba
mediante un comando externo (por ejemplo, interruptor
de flotador de funcionamiento en seco u otro contacto
limpio). El cierre del contacto permite activar el inversor.
• Relé configurable seco para ser utilizado como
señalización de alarmas (para anomalías eléctricas e
hidráulicas), que acciona la bomba o para accionar una
segunda bomba ON / OFF
EN The standard version of HC models is equipped with:
• Connection for an external pressure sensor
• ON / OFF input to switch the pump on or off using an
external command (eg dry running floatswitch or
other clean contact). Closing the contact allows the
inverter to be activated.
• Configurable relay that can be used as warning
signal (for electrical and hydraulic anomalies), run
pump, or to build boosting system with a second
pump at fixed frequency.
J5
J8
R1
GND
GND Sensor
GND Sensor
REMOTO
Flotador
Floatswitch.
Max 5A 250Vac - Max 5A 30 Vdc
NO
R1 Config.NO
Config. R1 NO
SENS
Salida
sensore
4÷20mA
output sensor
4÷20mA
REMOTO
Flotador
Floatswitch.
NC
R1 Config. NC
Config. R1 NC
INVERTER
OFF
ON
C
R1 Config. C
Config. R1 C
+
Alimentacion
sensor
4÷20mA
(12Vdc)
Power supply
sensor
4÷20mA
(12Vdc)

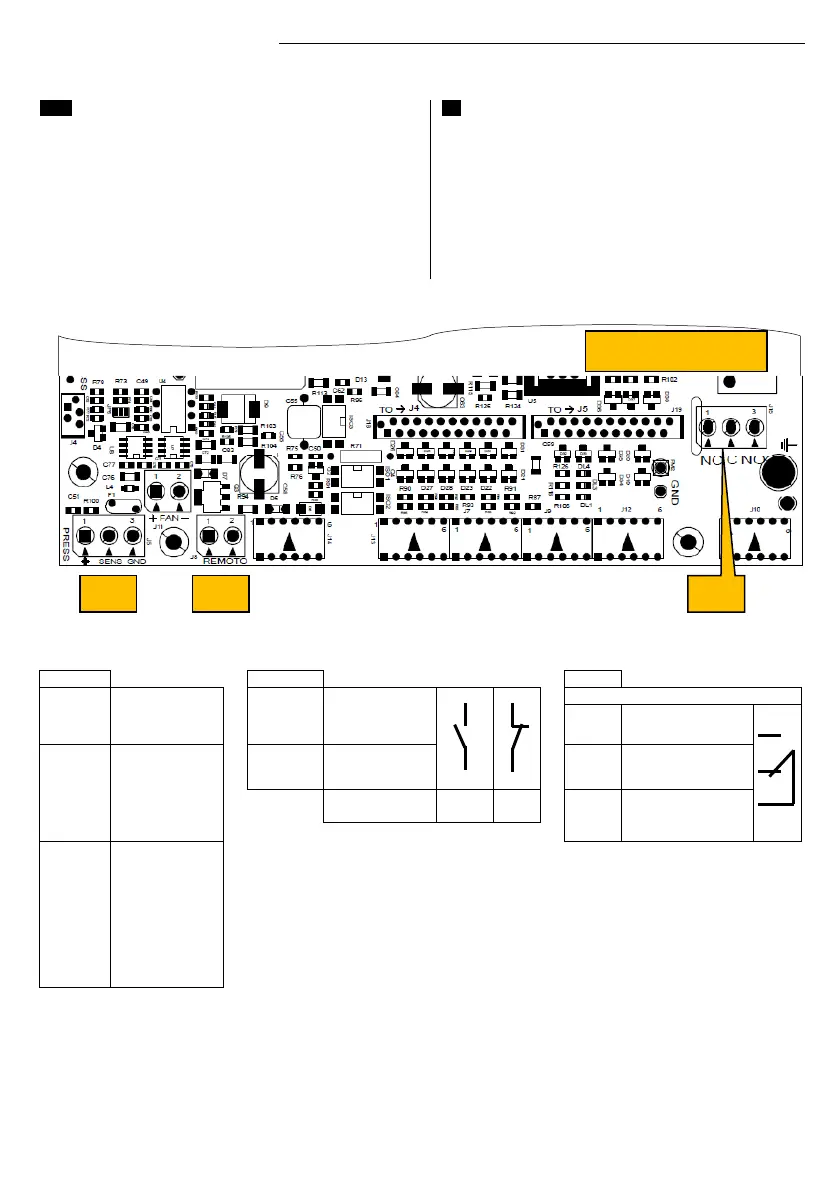

PLACA MADRE
MOTHER BOARD
R1
J5
J8
