MAC3 HydroController HCW - Advanced HC Model Connections

Istruzioni-HCMMMTTT-09022023 (Cod.620100007 Rev.16) EsEng (USA) MAC3.doc
28
6.3 HC Advanced MM-MT-TT(6A-11A)
ES I La versión avanzadade los modelos HC se su ministra
con una tarjeta de expansiòn para:
• relè de alarma (para anomalías eléctricas e hidráulicas)
• relè de arranque
• Entrada ON/OFF para encender o apagar la bomba
mediante un comando externo (por ejemplo, interruptor de
flotador de funcionamiento en seco u otro contacto limpio).
El cierre del contacto permite activar el inversor.
• entrada sensor tèrmico motor
• Entrada para el flotador para indicación de nivel de agua
bajo
• control areas de riego (con dispositivo MULTIPRESS u
otro dispositivo compatible)
• comunicación con otros unidades hydrocontroller
• comando de la bomba de segunda velocidad fija (modo
booster).
EN The advanced version for models HC is supplied
with an expansion board for:
• Alarm relay (for electrical and hydraulic anomalies)
• Running relay
• ON / OFF input to switch the pump on or off using an
external command (eg dry running floatswitch or
other clean contact). Closing the contact allows the
inverter to be activated
• Input for motor thermal
• Input for floatswitch for indicating low water level
• Irrigation zones control (by device MULTIPRESS or
other compatible device)
• Connection with other Hydrocontrollers (multipump
mode)
• Command for second fixed speed pump (booster
mode)

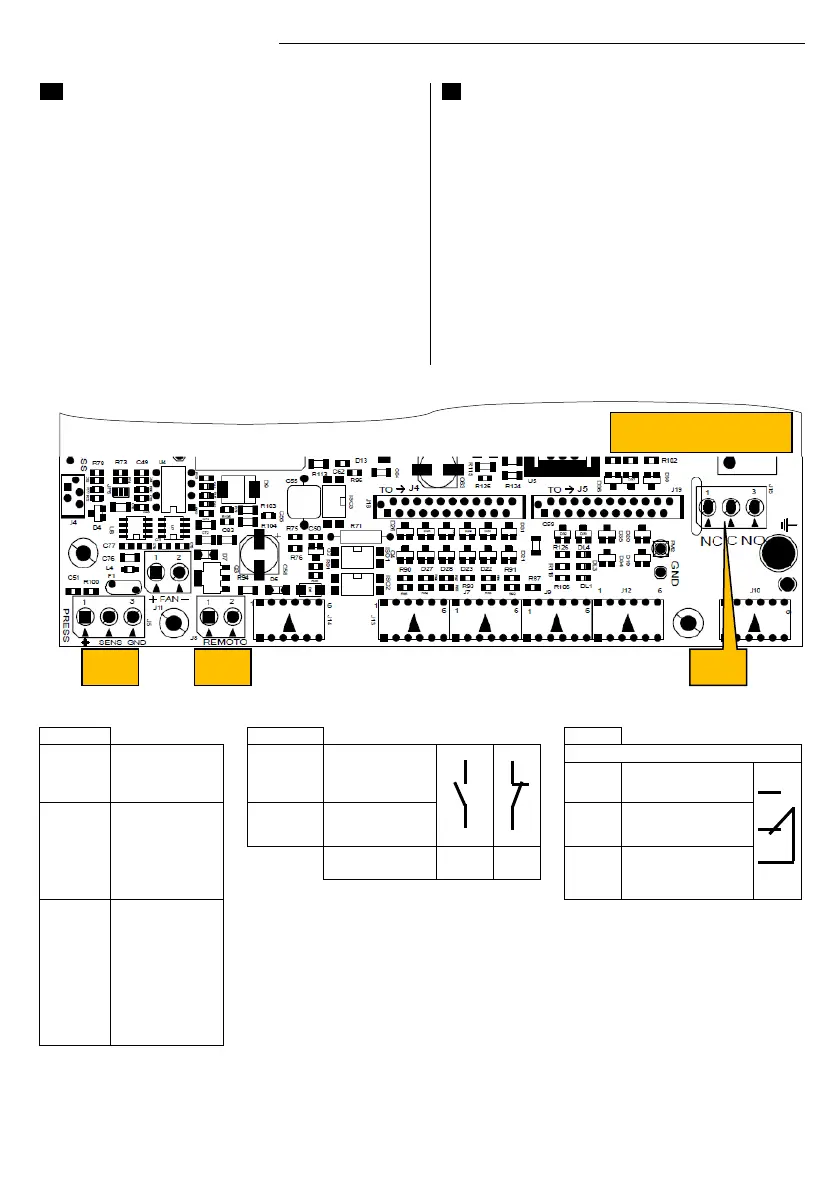

J5
J8
R1
GND
GND Sensor
GND Sensor
REMOTO
Flotador
Floatswitch.
Max 5A 250Vac - Max 5A 30 Vdc
NO
R1 Config.NO
Config. R1 NO
SENS
Salida
sensore
4÷20mA
output sensor
4÷20mA
REMOTO
Flotador
Floatswitch.
NC
R1 Config. NC
Config. R1 NC
INVERTER
OFF
ON
C
R1 Config. C
Config. R1 C
+
Alimentacion
sensor
4÷20mA
(12Vdc)
Power supply
sensor
4÷20mA
(12Vdc)
PLACA MADRE
MOTHER BOARD
R1
J5
J8
