Mahr 25 ES - Bezeichnung; Beschreibung; Zubehör; Einleitung

1
Bezeichnung
Designation
Désignation

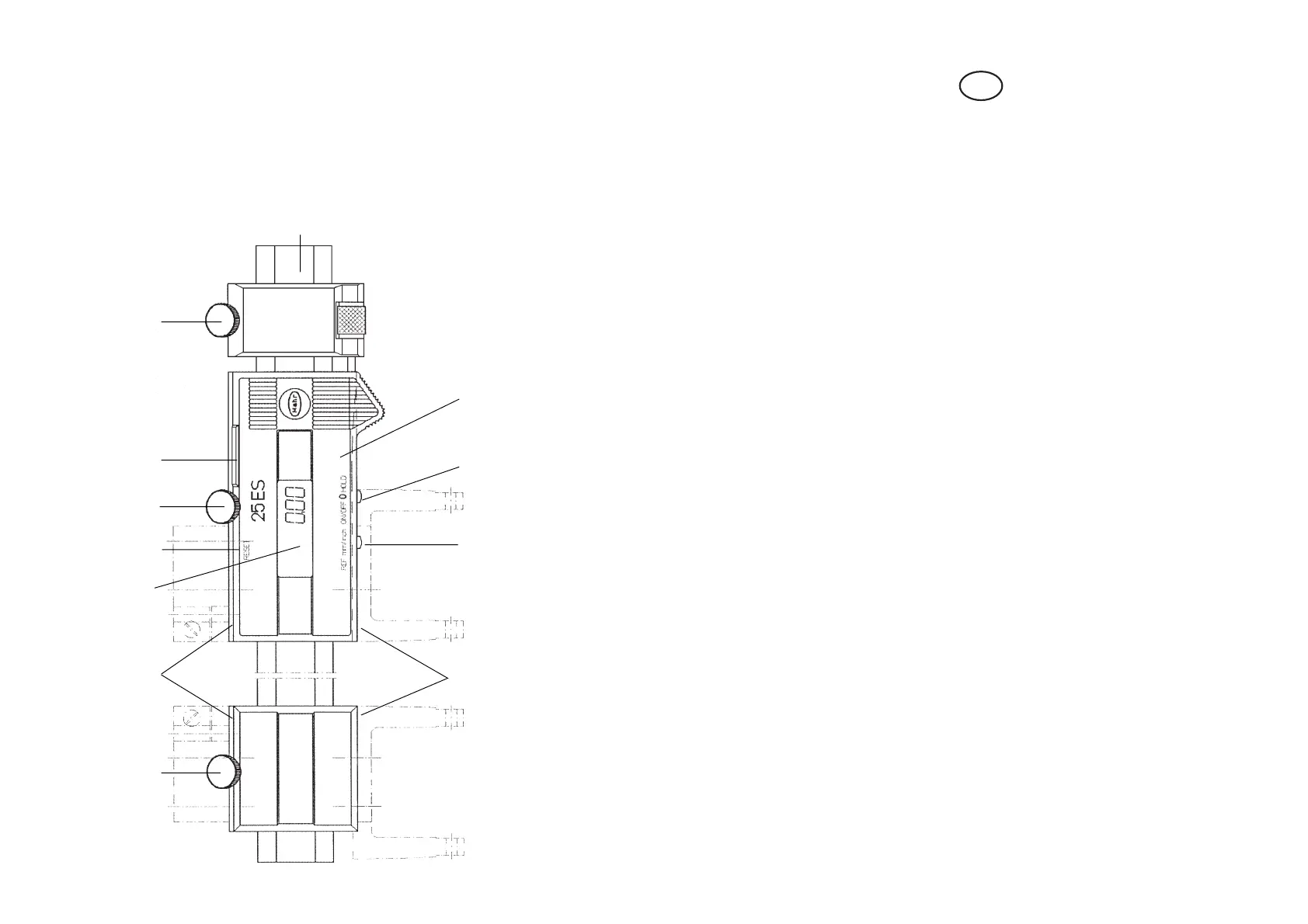

Beschreibung
1 Schiene mit Maßstab
2 Rechter Messarmträger, verstellbar, mit Anzeige und Bedienelementen
2.1 Gehäuse
2.2 LCD-Anzeige
2.3 Taste für Ein/Aus (ON/OFF) und HOLD
2.4 Umschalttaste für Maßeinheit, Referenz, MAX/MIN und Toleranz
2.5 Abdeckung für Batteriefach und Datenausgang
2.6 Öffnung für RESET
2.7 Feststellschraube zum Klemmen des Messarmträgers
3 Linker Messarmträger, verschiebbar
3.1 Feststellschraube zum Klemmen des Messarmträgers in jeder Position; dadurch kann
das Gerät bei jeder Messaufgabe in die ideale Gleichgewichtslage gesetzt werden. Beson-
ders vorteilhaft beim Messen kleiner Abstände.
4 Feineinstelleinrichtung zum Einstellen des gewünschten Maßes (je nach Geräteaus-
führung)
4.1 Feststellschraube
5 Aufnahmenuten an oberer und unterer Längsseite beider Messarmträger mit jeweils zwei
Befestigungsbohrungen. Zur Erweiterung des Anwendungsbereiches sind die auswech-
selbaren Messarme 844 Te/Tx oder Aufnahmestücke 844 Tm umdrehbar.
Zubehör
Messarme 844 Te
Erforderlich bei folgenden Messeinsätzen: 844 Tp, 844 Ts, 844 Tk, 844 Tr, 844 Tg.
Messarme 844 Tx
Erforderlich bei folgenden Messeinsätzen: 901 bis 908, 911 H, 912, 913.
Aufnahmestücke 844 Tm
Erforderlich bei folgenden Messeinsätzen: 844 Ti, 844 Ta, 844 Tv, 844 Tz, 844 Tt, 844 Tu, 844 Tb,
844 Tc, 25 Eb, 25 Es, 25 Eh
Einleitung
Der Digitale Universal-Messschieber 25 ES ist zur Messung von Außen- und Innenmaßen, Außen-
und Innengewinden, Lochabständen, Zentrierrändern, schmalen Ansätzen, Einstichen, Schwalben-
schwänzen, Außen- und Innenkegeln, sowie Außen- und Innenverzahnungen geeignet. Eine
patentierte Aufnahme ist an der oberen und unteren Längsseite der beiden Messarmträger für die
Messarme bzw. Aufnahmestücke vorgesehen. Durch Umdrehen der Messarme kann der Anwen-
dungsbereich für Innen- und Außenmessungen um 75 mm erweitert werden. Praktisch alle vorkom-
menden Messaufgaben sind auf Grund der vielen Bedienfunktionen des Gerätes sowie des reichhaltig
verfügbaren Zubehörs lösbar.
D
2
3 3.1 5 2.2 2.6 2.7 2.5 2 4.1 4
1
5
844 Tm 844 Tm
844 Te/Tx
844 Te/Tx
2.4 2.3 2.1
