9. Warning and indicator lamps
(9,
4.2)

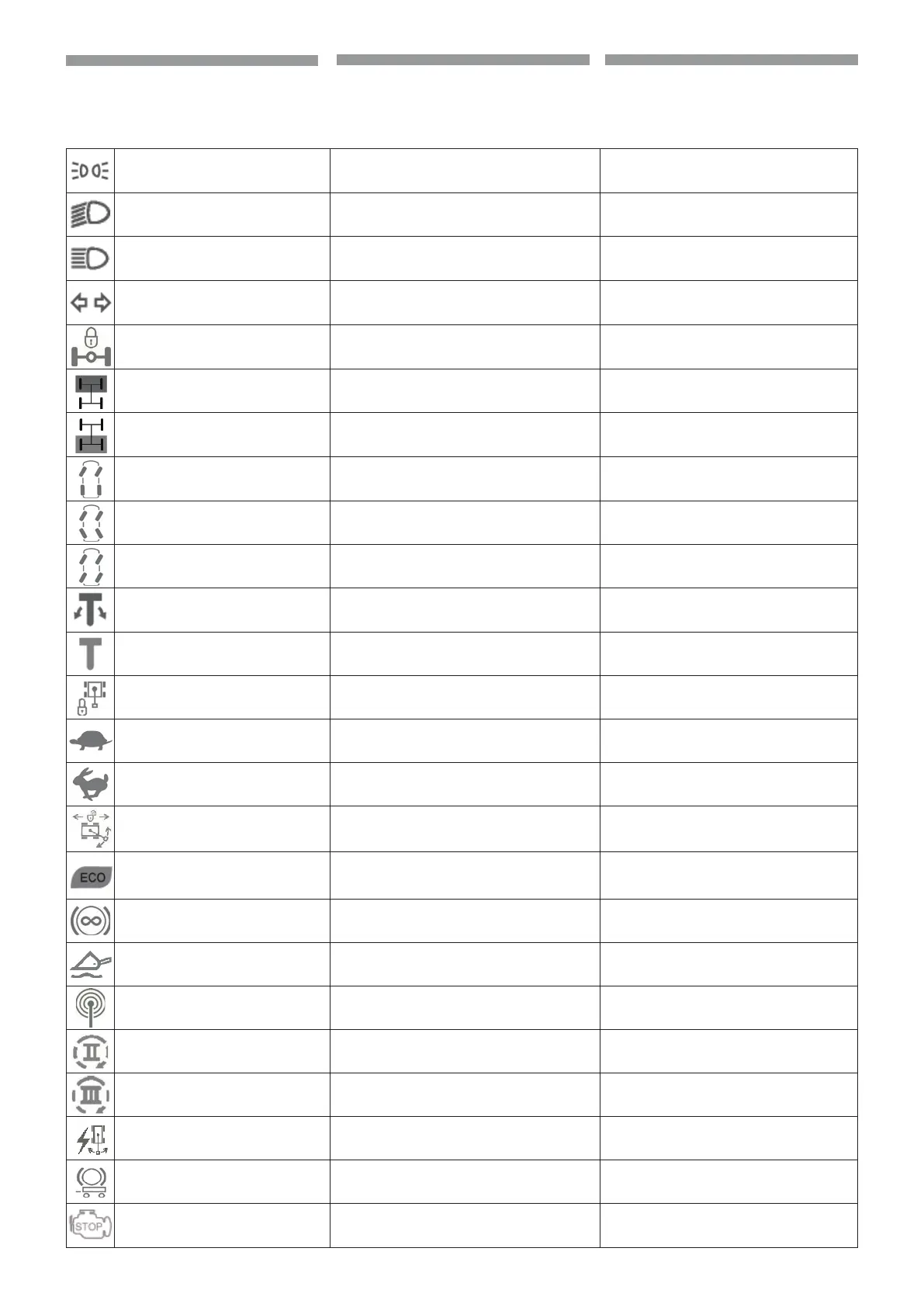

Symbol overview:
luci di posizione position lights
luci anabbaglianti low beams
luci abbaglianti high beams
luci di direzione direction lights
bloccaggio assale posteriore rear axle lock
allineamento ruote anteriori front wheels alignment
allineamento ruote posteriori rear wheels alignment
ruote anteriori sterzanti front wheel steering
sterzata concentrica concentric wheel steering
sterzata a granchio crab steering
spia verde accesa, torretta allineata con
il carrello e perno di rotazione della
torretta disattivato
green indicator light On, turret aligned to the truck
and turret rotation pin is deactivated
spia rossa accesa, torretta quasi allineata
con il carrello.
red indicator light on, turret almost aligned with
the truck.
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torret-
ta attivato. Rotazione torretta bloccata.
green indicator light on, turret aligned to the truck
and turret rotation pin is activated. Turret rotation
blocked.
Spia verde marcia lenta inserita Slow movement activated green indicator light
Spia verde marcia veloce inserita Fast movement activated green indicator light
ripristino sistema di sicurezza dei
movimenti
resetting movement safety system
modalità eco fuel eco fuel mode
freno motore (opzionale) engine brake (optional)
sospensione braccio telescopico (op-
zionale)
telescopic boom suspension (optional)
radiocomando (opzionale) remote control (optional)
2° optional in funzione (opzionale) optional output “2a” active (option)
3° optional in funzione (opzionale) optional output “3a” active (option)
spia verde sistema bi-energy in funzione
(opzionale)
bi-enegy system active green indicator light
(option)
spia rossa anomalia freno rimorchio
(opzionale)
trailer brake fault red warning light (option)
guasto grave motore termico I.C. engine severe fault
9. Indicatori e spie di allarme (9,4.2)
Panoramica simboli:
9. Indikatorer og alarmlamper
(9,
4.2)
Oversikt over symbolene:
posisjonslys
konsentrisk styring
bakre di erensialsperre
grønn kontrollampe lyser, tårnet på linje med
trucken og bolten for rotasjon av tårnet aktivert
Tårnrotasjon sperret.
modus for økodrivsto
2. tilleggsutstyr i funksjon (tilleggsutstyr)
 ernlys
grønn kontrollampe lyser, tårnet på linje
med trucken og bolten for rotasjon av tårnet
deaktivert
innretting av bakhjulene
Grønn kontrollampe for hurtig gir innkoblet
 æring på teleskoparm (tilleggsutstyr)
grønn kontrollampe for bi-energy-system i
funksjon (tilleggsutstyr)
alvorlig feil på termomotoren
nærlys
krabbestyring
innretting av forhjulene
Grønn kontrollampe for sakte gir innkoblet
motorbrems (tilleggsutstyr)
3. tilleggsutstyr i funksjon (tilleggsutstyr)
blinklys
rød kontrollampe lyser, tårnet er nesten på linje
med trucken.
forhjulsstyring
gjenoppretting av sikkerhetssystemet for
bevegelsene
 ernkontroll (tilleggsutstyr)
rød kontrollampe for feil på tilhengerbrems
(tilleggsutstyr)
