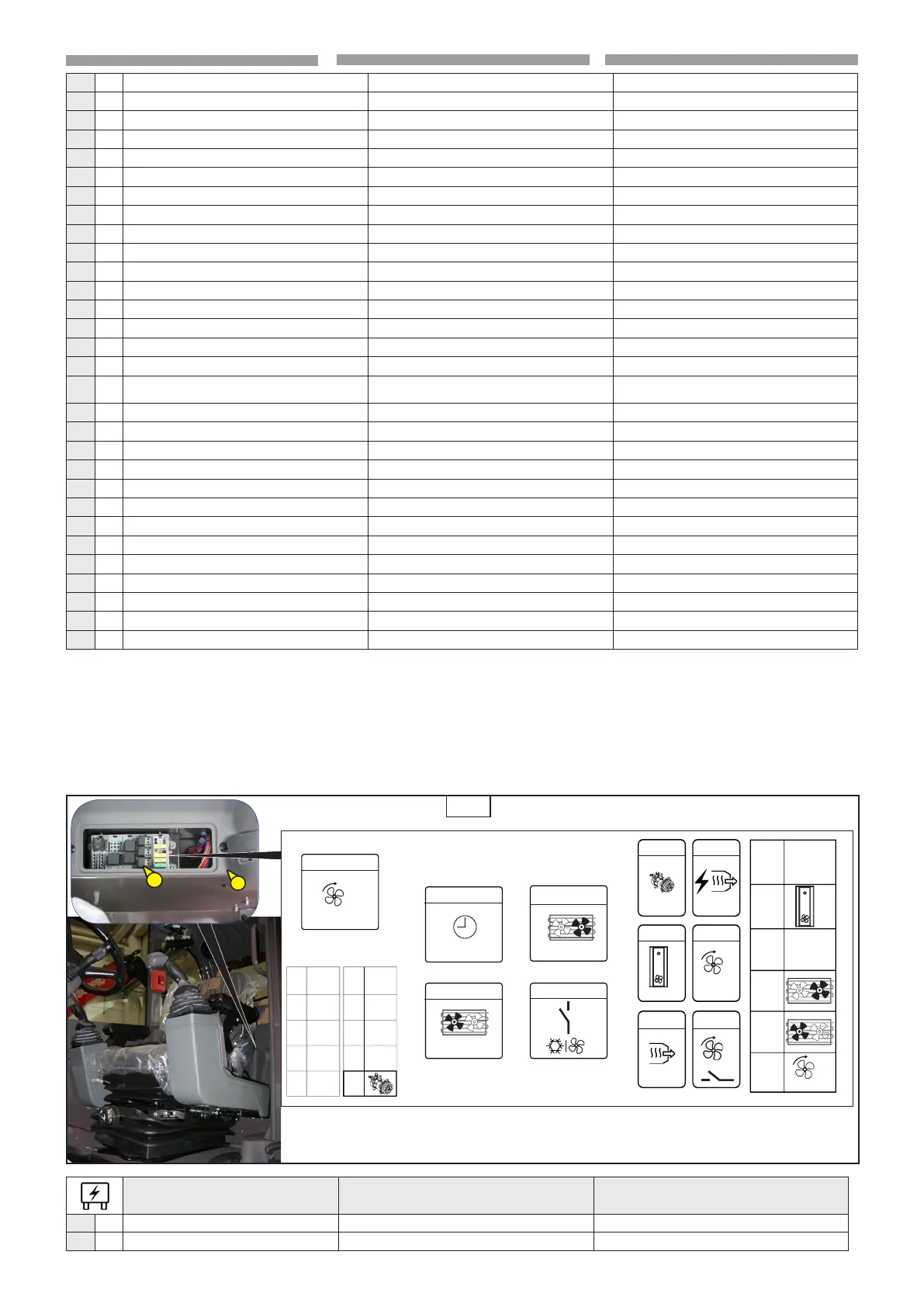

Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

2-71
EN
IT
EN ESNO
Only if installed air conditioning. (8)
Remove the door (18) for access to the
fuses and relays (28).
p
Always replace a faulty fuse with
another of equivalent rating.
Never use a fuse that has been
repaired.
8
2
1
F5
F3
F2
(20A)
(20A)
R1
R3
R5
R6
R7
R8
R9
R10
(7,5A)
R4R2
F1
(30A)
3
2
1
3
2
1
T1
3
2
1
F4
(20A)
53003430
3
2
1
300 s
3
2
1
3
2
1
F61 5A Fusibile “15” alimentazione allineamento torretta + sensore blocco torretta Fuse "15" tower allignment + tower lock sensor supply
Sikring “15” for strømtilførsel for tårnjustering + sensor for tårnsperre
F62
10A Fusibile “15” alimentazione RFID + cestello Fuse "15" RFID + basket supply
Sikring “15” for strømtilførsel til RFID + kurv
F63 15A Fusibile “15” alimentazione sedile pneumatico + sedile riscaldato Fuse "15" pneumatic seat + heated seat supply
Sikring “15” for strømtilførsel til luftsete + oppvarmet sete
F64
10A Fusibile “15” alimentazione fari lavoro braccio Fuse "15" boom work lights supply
Sikring “15” for strømtilførsel til arbeidslys på arm
F65 15A Fusibile “15” alimentazione vetro porta Fuse "15" door windows supply
Sikring “15” for strømtilførsel til vindusheis på dør
F66 7.5A Fusibile “15” alimentazione interruttori Fuse "15" switches supply
Sikring “15” for strømtilførsel til brytere
F67 5A Fusibile “15” + 12V alimentazione funzioni cestello 3D Fuse "15" +12V 3D basket functions supply
Sikring “15” + 12V strømtilførsel til funksjoner på 3D kurv
F68 7.5A Fusibile “15” alimentazione sbrinamento vetro posteriore Fuse "15" rear windows defrost supply (OPT)
Sikring “15” for strømtilførsel til avriming av bakrute
F69
5A Fusibile “15” alimentazione +12V / accendisigari Fuse "15" +12V lighter
Sikring “15” for +12V strømtilførsel / sigarettenner
F70 10A Fusibile “15” alimentazione +12V benna mix Fuse "15" +12V mix bucket
Sikring “15” for +12V strømtilførsel til blandeskovl
F71 25A Fusibile “15” alimentazione +12V benna mix grande Fuse "15" big mix bucket
Sikring “15” for +12V strømtilførsel til stor blandeskovl
F72 25A Fusibile “15” alimentazione centralina Fuse "15" ECU power supply
Sikring “15” for strømtilførsel til kontrollenhet
F73
5A Fusibile “15” alimentazione presa opzionale Fuse "15" optional plug supply
Sikring “15” for strømtilførsel til ekstra kontakt
F74
5A Fusibile “15” alimentazione antifurto + telecamera posteriore Fuse "15" antitheft + reverse camera supply
Sikring “15” for strømtilførsel til tyverialarm + kamera bak
F75 5A Fusibile “30” alimentazione centralina motore - CPC4 Fuse "30" Engine ECU - CPC4
Sikring “30” for strømtilførsel til motorens kontrollenhet - CPC4
F76 5A Fusibile “30” alimentazione display + antifurto Fuse "30" display + antitheft supply
Sikring “30” for strømtilførsel til display + tyverialarm
F77 5A
Fusibile “15” alimentazione telecamera posteriore + flusso olio
idraulico in continuo
Fuse "15" reverse camera + continuos hydaulic flow supply
Sikring “15” for strømtilførsel til kamera bak + kontinuerlig
oljestrøm
F78 5A Fusibile “15” alimentazione presa predisposizione cabina Fuse "15" cab predisposition plug supply
Sikring “15” for strømtilførsel til klargjort kontakt i førerhus
F79 5A Fusibile “15” alimentazione display Fuse "15" display supply
Sikring “15” for strømtilførsel til skjerm
F80 5A Fusibile “15” alimentazione presa diagnostica Fuse "15" diagnostic plug supply
Sikring “15” for strømtilførsel til diagnosekontakt
R24
Relè distributore Boom solenoid bench supply relay
Relé for fordeler
R25
Relè trasduttori 3B6 Boom cylinder pressure sensor supply relay
Relé for 3B6 trykkgivere
R27
Relè blocco cestello 3D 3D basket locking solenoid relay
Relé for låsing av 3D kurv
R28 Relè inclinazione cestello 3D Tilting solenoid 3D basket relay
Relé for helling av 3D kurv
R29 Relè sollevamento cestello 3D Lifting solenoid 3D basket relay
Relé for løfting av 3D kurv
R30
Relè rotazione cestello 3D Rotation solenoid 3D basket relay
Relé for rotering av 3D kurv
R32
“15” dopo bottone arresto d’emergenza “15” after red button Relay
"15" etter nødstoppbryter
R33
“15” prima bottone arresto d’emergenza "15" before red button relay
"15" før nødstoppbryter
R34
“15” dopo bottone arresto d’emergenza
"15" after red button Relay
"15" etter nødstoppbryter
R35
Intermittenza (4frecce) Flasher
Blinkintervall for nødblinklys
FUNZIONI FUNCTIONS FUNKSJONER
F1-a 30A
Fusibile 3a velocità ventola cabina Fuse for 3rd speed of cabin fan Sikring for 3. hastighet på vifte i førerhus
F2-a 20A Fusibile ventola condensatore 2 Fuse for condenser fan 2 Sikring for fordampervifte 2
Solo se installata l’aria condizionata.
(8)
Rimuovere lo sportellino (18) di accesso
ai fusibili e relè (28).
p
Sostituire sempre un fusibile
difettoso con uno equivalente.
Non utilizzare mai un fusibile
riparato.
Kun dersom det er installert et
klimaanlegg. (8)
- Fjern dekselet (18) over sikringene og
reléene (28).
p
Skift alltid ut en defekt sikring
med en av samme type. Ikke
bruk reparerte sikringer.
