Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

648970 IT-EN-NO (18/06/2018) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 / MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
2-72
EN
IT
EN ESNO

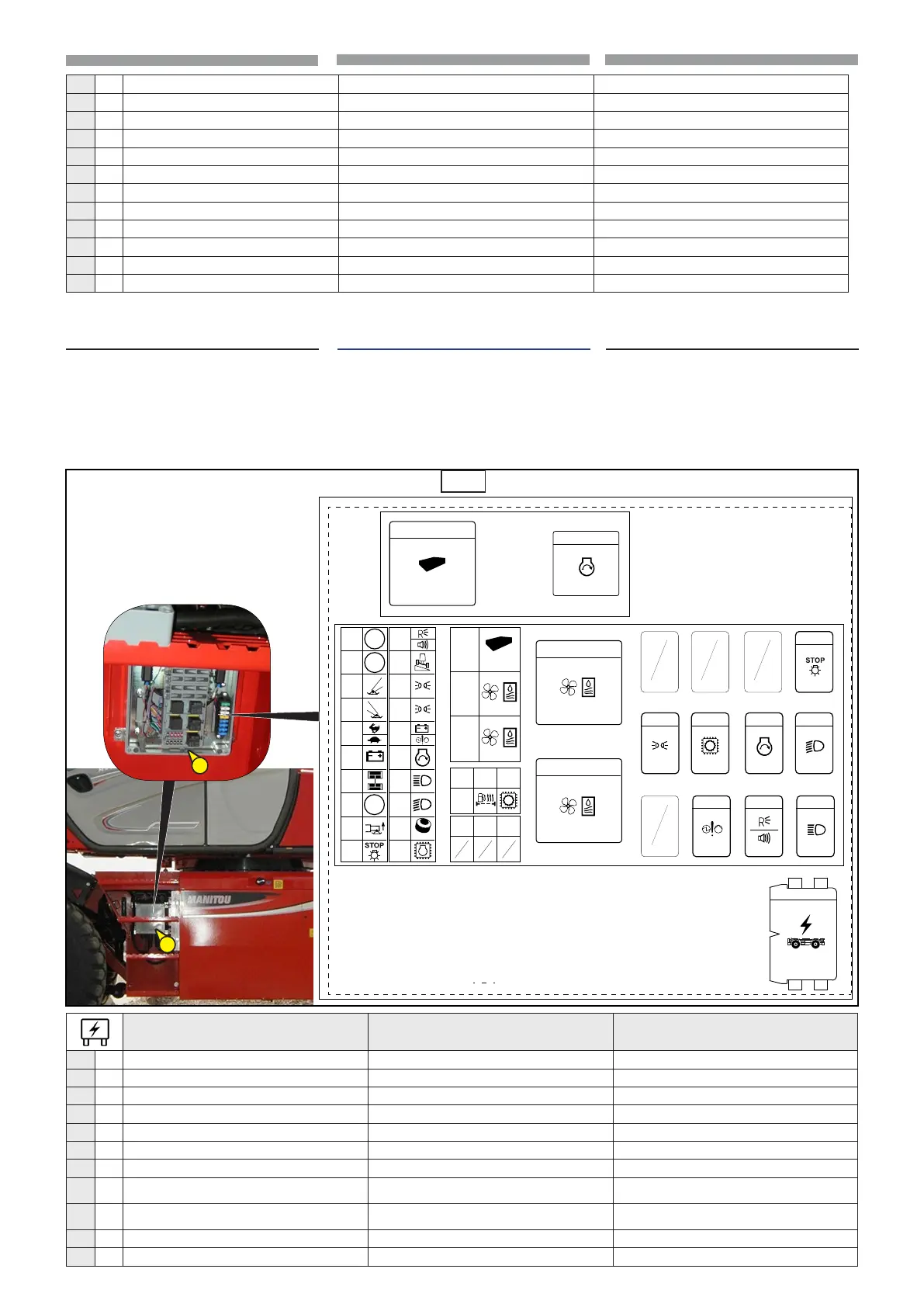

9  FUSE AND RELAY ON CHARIOT (9)
Remove the (1,9) door for access to the
fuses and relays (2,9).
p
Always replace a faulty fuse with
another of equivalent rating.
Never use a fuse that has been
repaired.
9
1
F1
(3A)
F2
(3A)
F3
(5A)
F4
(5A)
F5
(5A)
F6
(7,5A)
F7
(7,5A)
F8
(7,5A)
F9
(7,5A)
F10
(7,5A)
F11
(7,5A)
F12
(7,5A)
F13
(10A)
F14
(7,5A)
F15
(15A)
F16
(10A)
(10A)
F17
(15A)
F18
(15A)
(7,5A)
F19
F20
R3
R4
R14 R17
R13
53020602
OPTIONAL
OPTIONAL
OPTIONAL
R1
R2
R16
R15
195 mm
182 mm
ADESIVO LAYOUT FUSE/RELE SCATOLA CARRO
MRT +_S2 ST4/T4F
1121/53020602
Taglio - Cut
STAMPA:
- SUPPORTO ADESIVO COLORE ARGENTO,
- GRAFICHE COLORE NERO 100%
Stefano Mazzoli
29/03/2016
R11
R7
R10
ACQ
(30A)
F21
(25A)
F22
(25A)
F23
(20A)
F24
(20A)
F25
(15A)
F26
F27 F28 F29
MC2M C
12/24V
R5
MC2M C
2
FUNZIONI FUNCTIONS FUNKSJONER
F1 3A Fusibile “30” alimentazione connettore opzionale Fuse "30" Optional supply connector
Sikring “30” for strømtilførsel til ekstra konnektor
F2 3A Fusibile “15” alimentazione connettore opzionale Fuse "15" Optional supply connector
Sikring “15” for strømtilførsel til ekstra konnektor
F3 5A Fusibile “15” microinterruttore stabilizzatori al suolo Fuse "15" outriggers on ground microswitches
Sikring “15” for mikrobryter for stabilisatorer på bakken
F4 5A Fusibile “15” microinterruttore stabilizzatori al suolo Fuse "15" outriggers on ground microswitches
Sikring “15” for mikrobryter for stabilisatorer på bakken
F5 5A Fusibile “15” microinterruttore marcia lenta-veloce Fuse "15" fast/slow gear microswitch
Sikring “15” for mikrobryter for lavt/høyt gir
F6
7.5A Fusibile “30” alternatore Fuse"30" alternator
Sikring “30” for dynamo
F7
5A Fusibile “15” sensori allineamento assale Fuse "15" alignment axle sensor
Sikring “15” for sensorer for akseljustering
F8
7.5A Fusibile “15” alimentazione connettore Opzionale Fuse "15" Optional supply connector
Sikring “15” for strømtilførsel til ekstra
konnektor
F9
7.5A Fusibile “15” microinterruttori stabilizzatori sollevati Fuse "15" outriggers up microswitches
Sikring “15” for mikrobrytere for løftede
stabilisatorer
F10
7.5A Fusibile “15” luci stop Fuse "15" stop lights
Sikring "15" for stopplys
F11
7.5A Fusibile “15” luci retromarcia + cicalino Fuse "15" reverse gear light + buzzer
Sikring “15” for ryggelys + ryggealarm
F3-a 20A Fusibile ventola condensatore 1 Fuse for condenser fan 1 Sikring for fordampervifte 1
F4-a 20A Fusibile interruttore ventole cabina e kit NORDIC Fuse for cabin fan switch and NORDIC kit Sikring for bryter for vifte i førerhuset og NORDIC-sett
F5-a 7,5A Fusibile elettrovalvola compressore e portello Fuse for compressor solenoid valve and door Sikring for elektroventil for kompressor og dør
R1-a - Relè 3a velocità ventola cabina Relay for for 3rd speed of cabin fan Relé for 3. hastighet på vifte i førerhus
R2-a - Relè ventola condensatore 2 Relay for condenser fan 2 Relé for fordampervifte 2
R3-a - Relè ventola condensatore 1 Relay for condenser fan 1 Relé for fordampervifte 1
R4-a - Relè stacco alimentazione ventola cabina Relay for cabin fan supply disconnection Relé for deaktivering av strøm til vifte i førerhus
R5-a - Relè portello aria Relay for air door Relé for luftluke
R6-a - Relè interruttore ventole cabina Relay for cabin fan switch Relé for bryter til viftene i førerhus
R7-a - Relè elettrovalvola compressore Relay for compressor solenoid valve Relé for elektroventil på kompressor
R8-a - Relè ventilazione kit NORDIC Relay for NORDIC kit ventilation Relé for NORDIC ventilasjonssett
T1 - Relè temporizzatore per portello Relay for door timer Relé for timer til luke
9  FUSIBILI E RELÈ CARRO (9)
Rimuovere lo sportello (1,9) di accesso ai
fusibili e relè (2,9).
p
Sostituire sempre un fusibile
difettoso con uno equivalente.
Non utilizzare mai un fusibile
riparato.
9  SIKRINGER OG RELEER PÅ TRUCKEN (9)
- Fjern dekselet (1,9) over
sikringene og reléene (2,9).
p
Skift alltid ut en defekt sikring
med en av samme type.
Ikke bruk reparerte sikringer.
