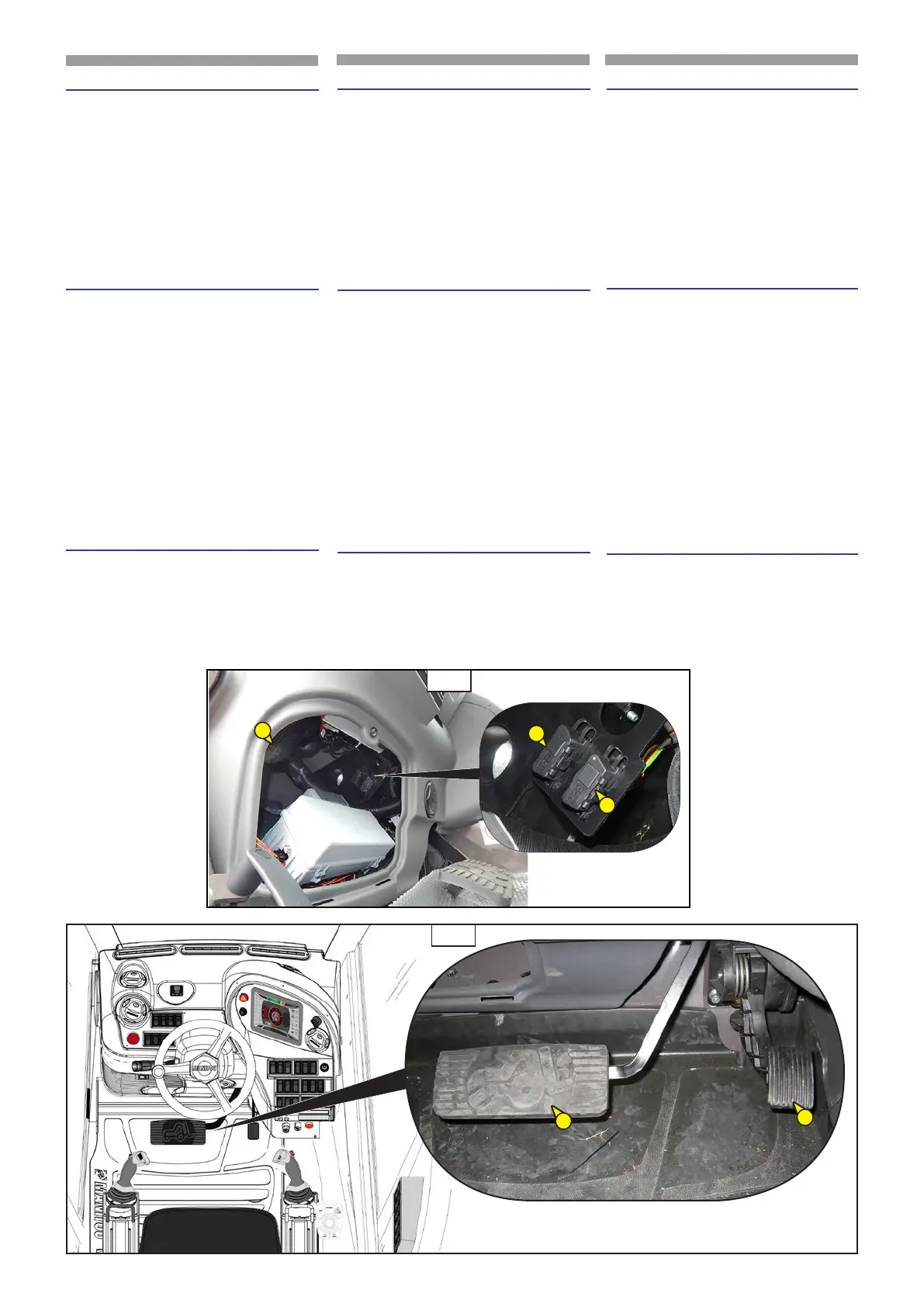

10  DIAGNOSIS SOCKETS
Remove cover (1,10) to access diagnosis
sockets (2, 3,10) :
• Machine electronics (2,10)
• Machine electronics and Engine
(3,10)
11  SERVICE BRAKES PEDAL
(1,11)
The pedal acts on the front and rear
wheels and makes it possible to slow
down and
block the forklift truck. In the initial
20 mm of travel, the brake pedal acts
as the Inching pedal to allow slow,
accurate movements, and during the
remaining part of the travel it produces
the braking effect.
12  ACCELERATOR PEDAL
(2,11)
Electronic pedal which is used for changing
the forklift truck speed by acting on the rpm
of the I.C. engine.
11
1
2
1
10
2
3
10  PRESE DIAGNOSI
Rimuovere la copertura (1,10) per
accedere alle prese diagnostica (2, 3, 10):
• Elettronica macchina (2,10)
• Elettronica macchina e Motore
(3,10)
11  PEDALE FRENI DI SERVIZIO
(1,11)
Il pedale agisce sulle ruote anteriori e
posteriori e permette di rallentare e di
bloccare il carrello elevatore. Il pedale
freno nei primi 20 mm di corsa funziona
da pedale Inching permettendo
movimenti precisi e lenti, nella restante
corsa produce l’effetto frenante.
12  PEDALE ACCELERATORE
(2,11)
Pedale elettronico che permette di variare
la velocità del carrello elevatore agendo
sul numero dei giri che compie il motore
termico.
10  DIAGNOSEKONTAKTER
Fjern dekselet (1,10) over
diagnosekontaktene (2, 3, 10):
• Maskinens elektronikk (2,10)
• Maskinens og motorens elektronikk
(3,10)
11  SERVICEBREMSEPEDAL
(1,11)
Pedalen virker inn på for- og
bakhjulene, og gjør at trucken kan
bremses ned og stoppes. De første
20 mm av bremsepedalens vandring
fungerer som en Inching-pedal som
gjør det mulig å utføre presise og sakte
bevegelser. Resten av vandringen
utgjør bremseeffekten.
12  GASSPEDAL
(2,11)
Elektronisk pedal som gjør det mulig
å variere hastigheten på gaffeltrucken
ved å endre antall omdreininger som
termomotoren utfører.
