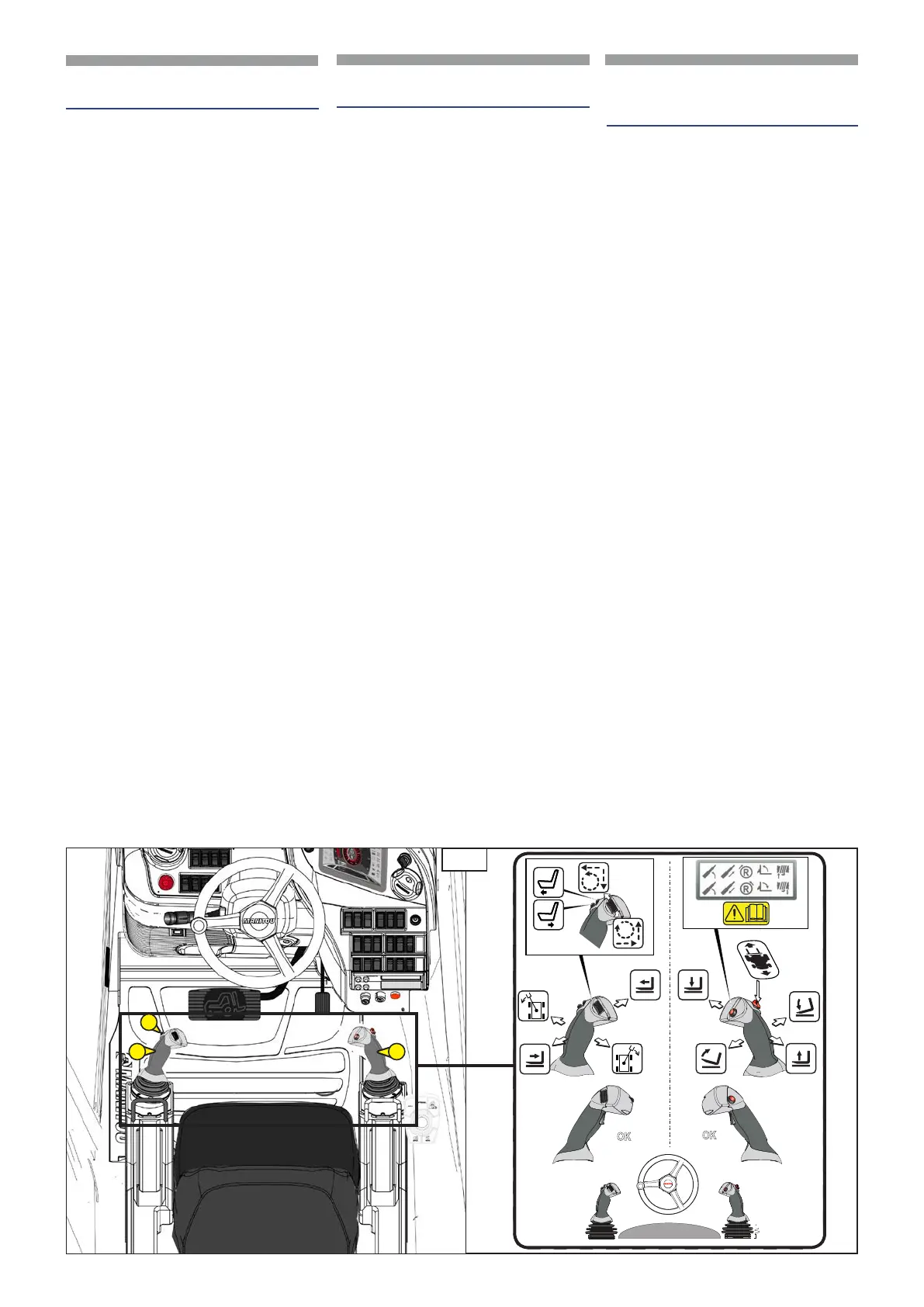

16  SERVOCOMANDI ELETTROIDRAULICI
PROPORZIONALI
Il carrello è dotato di due servocomandi
elettroidraulici uno alla destra (1,15)
dell’operatore e uno alla sinistra (2,15)
entrambi sui braccioli del sedile per garantire
un migliore controllo e comfort.
p
I manipolatori funzionano solo
con portiera cabina chiusa e
pulsanti di consenso manovre
premuti.
Servocomando (1,15)
Può azionare simultaneamente due
movimenti a doppio effetto: sollevamento del
carico e inclinazione delle forche.
Per abilitare e compiere i movimenti
mantenere premuto il consenso manovre
(OK,15) su manipolatore (1,15).
- Per sollevare il carico tirare indietro la
leva.
- Per abbassare il carico spingere la leva in
avanti.
- Per far inclinare la forca verso il basso
spingere la leva verso destra.
- Per inclinare verso l’alto la forca spingere
la leva a sinistra.
- Pulsante per impostare la velocità
massima dei movimenti idraulici
Servocomando (2,15)
Può azionare simultaneamente tre movimenti
a doppio effetto: Sfilo del braccio telescopico;
rotazione della torretta e comando optional.
Per abilitare e compiere i movimenti
mantenere premuto il consenso manovre
(OK,15) su manipolatore (2,15).
- Per slare il braccio telescopico spingere
la leva in avanti.
- Per far rientrare il braccio tirare indietro
la leva.
- Per far ruotare la torretta in senso orario
spingere la leva verso destra.
- Per far ruotare la torretta in senso
antiorario spingere la leva verso sinistra.
- Per comandare l’optional nei suoi
movimenti ruotare il roller sopra la leva
(2,15).
- Muovere avanti-indietro il sedile
elettricamente premendo i due bottoni
(3,15) su manipolatore sinistro.
In avanti si inclina anche di 13° verso
l’alto.
16  PROPORTIONAL ELECTROHYDRAULIC
SERVOCONTROLS
The forklift truck is equipped with two
electro-hydraulic servocontrols, one to the RH
(1,15)of the operator and the other to the
LH (2,15) both on the arm-rests to ensure
better control and comfort.
p
The manipulators work only
with the cab door closed and the
manoeuvre consent pushbuttons
pressed.
Servocontrol (1,15)
It can simultaneously activate two
double-action movements: lifting the load
and inclining the forks.
To enable and carry out the movements
keep the manoeuvre enable (OK,15) on
manipulator (1,15) pressed.
- To raise the load, pull the lever back-
wards.
- To lower the load, push the lever for-
wards.
- To incline the fork downwards push the
lever to the RH.
- To incline the fork upwards push the le-
ver to the LH.
- Pushbutton for setting maximum speed
of hydraulic movements
Servo-control (2,15)
It can simultaneously activate three double-
action movements: Telescopic boom
extension, turret rotation and optional
command.
To enable and carry out the movements
keep the manoeuvre enable (OK,15) on
manipulator (2,15) pressed.
- To extend the telescopic boom press the
lever forwards.
- To retract the boom, pull the lever back-
wards.
- To rotate the turret clockwise push the
lever to the RH.
- To rotate the turret anticlockwise push
the lever to the LH.
- To control the movements of the option-
al turn the roller on the lever (2,15)
- Move the seat forwards-backwards
electrically by pressing the two but-
tons on the LH manipulator (3,15).
It can also be inclined upwards forwards
53010700

OK

OK
15
1
2
3
16  SERVOCONTROLES
ELECTROHIDRÁULICOS
PROPORCIONALES
La carretilla cuenta con dos servomandos
electrohidráulicos, uno a la derecha (1,15)
del operador y uno ala izquierda (2,15)
ambos en los reposabrazos del asiento, para
garantizar así mayor control y confort.
p
Los manipuladores funcionan sólo
con la puerta de la cabina cerrada
y los botones de habilitación
maniobras apretados.
Servomando (1,15)
Puede accionar simultáneamente dos
movimientos de doble efecto: elevación de
la carga e inclinación de las horquillas.
Para habilitar y realizar los movimientos
mantener presionado la habilitación
(OK,
15) en el manipulador (1,15).
- Para elevar la carga tirar la palanca hacia
atrás.
- Para bajar la carga, empujar hacia
adelante la palanca.
- Para hacer inclinar la horquilla hacia
abajo empujar la palanca hacia la
derecha.
- Para inclinar la horquilla hacia arriba
empujar la palanca hacia la izquierda.
- Botón para congurar la velocidad
máxima de los movimientos hidráulicos
Servomando (2,
15)
Puede accionar simultáneamente tres
movimientos de doble efecto: Extensión
del brazo telescópico; rotación de la torre y
mando opcional.
Para habilitar y realizar los movimientos
mantener presionado la habilitación
(OK,
15) en el manipulador (2,15).
- Para extender el brazo telescópico
empujar la palanca hacia adelante.
- Para hacer retraer el brazo tirar la palanca
hacia atrás.
- Para hacer girar la torre en el sentido de
las agujas del reloj empujar la palanca
hacia la derecha.
- Para hacer girar la torre en el sentido
contrario a las agujas del reloj empujar
la palanca hacia la izquierda.
- Para controlar los movimientos del
opcional, girar el roller sobre la palanca
(2,
15).
- Mover hacia delante-atrás el asiento
eléctricamente pulsando los dos
botones (3,
15) en el manipulador
izquierdo. Hacia delante se inclina
también 13° hacia arriba.
