Manitou MRT-X 2150 Privilege Plus ST3A S2 - Filters, Cartridges and Belts)

3-58
IT
EN
ES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
2
6
6
6
E - EVERY 1000 HOURS SERVICE
OR 1 YEAR
E1 - Change the hydraulic and transmis-
sion oil
E2 - Replacing the hydraulic system
suction filter cartridges
Place the lift truck on level ground with the
engine stopped and telescope boom
retracted and lowered as far as possible.
Before any intervention, thoroughly clean
the area surrounding the drain plug and
the suction strainer on the hydraulic tank.
Use a clean container and funnel and
clean the underside of the oil drum before
filling.
Dispose of the drain oil in an ecological
manner.
Draining the oil
- Remove the protective casing 1(E1/E2).
- Place a container under drain plug 2 (E1/
E2) and unscrew the plug.
- remove filling plug 3 to ensure that the oil
is drained properly.
Replacing the breather
- unscrew the breather 4 (E1/E2) and replace
it with a new one (see: 3 - MAINTENANCE:
FILTERS, CARTRIDGES AND BELTS).
Cleaning the strainer
- Disconnect hose 5 (E1/E2).
- Remove and clean the suction strainer 6
(E1/E2) using a compressed air jet, check

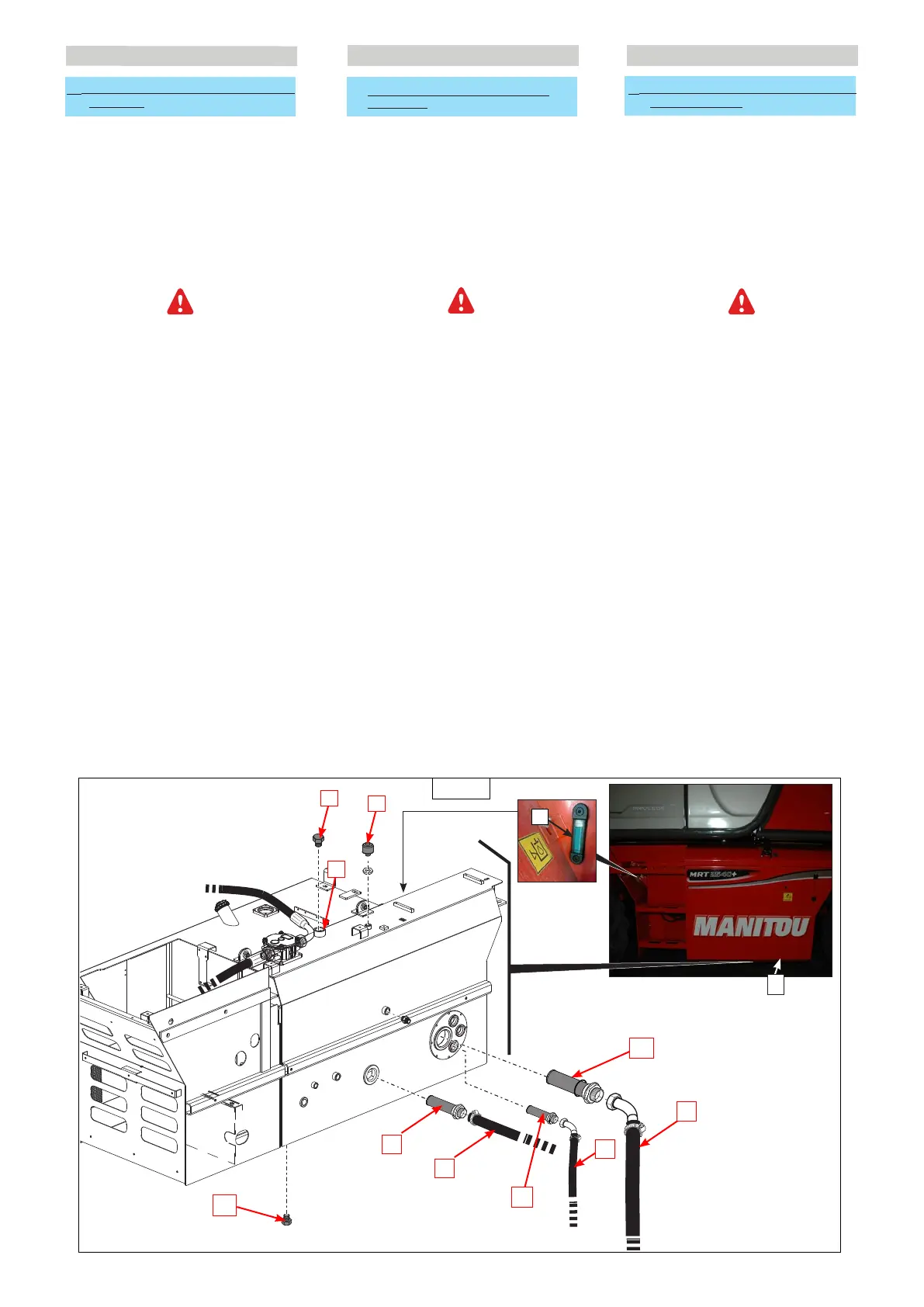

E1/E2
1
7
8
5
5
5
4
3
E - OGNI 1000 ORE DI FUNZIONAMENTO
O 1 ANNO
E1 - Sostituire olio idraulico e
trasmissione
E2 - Sostituzione delle cartucce filtro di
aspirazione impianto idraulico
Mettere il carrello elevatore in piano, con il
motore termico spento e il braccio rientrato
e abbassato al massimo.
Prima di ogni intervento, pulire
accuratamente intorno ai tappi di scarico
e alla succhieruola di aspirazione del
serbatoio idraulico.
Utilizzare un recipiente e un imbuto molto
pulito. Pulire inoltre la parte superiore del
bidone d’olio prima del riempimento.
Smaltire l’olio di scarico nel rispetto
dell’ambiente.
Scarico dell’olio
- Rimuovere il carter di protezione 1 (E1/E2).
- Mettere un recipiente sotto il tappo di
scarico 2 (E1/E2) e svitarlo.
- Togliere il tappo di riempimento 3 (E1/E2)
per facilitare lo scarico.
Sostituzione dello sfiatatoio
- Svitare lo sfiatatoio 4 (E1/E2) e sostituirlo
con uno nuovo (vedere:3 - MANUTENZIONE:
ELEMENTI FILTRANTI E CINGHIE).
Pulizia della succhieruola
- Scollegare il tubo 5 (E1/E2).
- Svitare la succhieruola di aspirazione 6 (E1/
E2), pulirla con un getto d’aria compressa,
E - CADA 1000 HORAS DE FUNCIONAMIENTO
O 1 VEZ POR AÑO
E1 - Sustituir el aceite hidráulico y de la
transmisión
E2 - Sustitución de los cartuchos del
filtro de aspiración de la instalación
hidráulica
Colocar la carretilla elevadora en un suelo
horizontal con el motor térmico parado y el
brazo retractado y bajado a lo máximo.
Antes de cualquier intervención, limpiar
cuidadosamente alrededor del tapón de
descarga y de la alcachofa de aspiración
del depósito hidráulico.
Utilizar un recipiente y un embudo bien
limpios. Limpiar también la parte superior
del bidón de aceite antes del llenado.
Eliminar el aceite de vaciado de forma
ecológica.
Descarga del aceite
- Quitar el cárter de protección 1 (E1/E2).
- Colocar una cubeta debajo del tapón de
descarga 2 (E1/E2) y desatornillarlo.
- Quitar el tapón de lleando 3 (E1/E2) para
facilitar la descarga.
Sustitución del respiradero
- Desatornillar el respiradero 4 (E1/
E2) y sustituirlo por uno nuevo (véase:
3 - MANTENIMIENTO: ELEMENTOS
FILTRANTES Y CORREAS).
Limpieza de la alcachofa
- Desconectar el tubo 5 (E1/E2).
- Desatornillar la alcachofa de aspiración
6 (E1/E2), limpiarla con aire comprimido,
