Manitou MRT-X 2150 Privilege Plus ST3A S2 Original Operator's Manual

3-88
IT
EN
ES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2

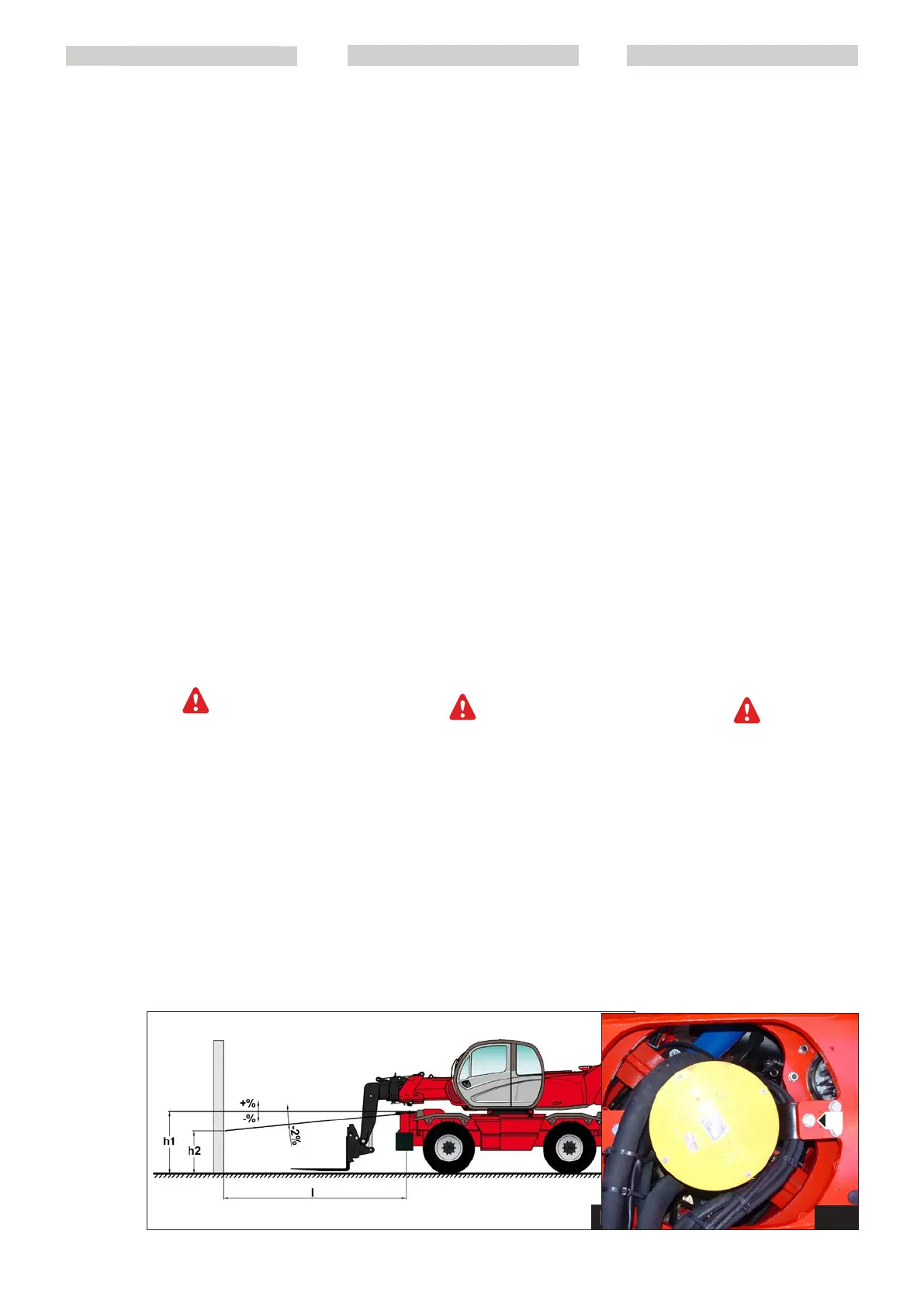

H5 - Adjust the front headlamps
Recommended setting
(As per standard ECE-76/756 76/761 ECE20)
Set to - 2% of the dipped beam in relation
to the horizontal line of the headlamp.
Adjusting procedure
- Place the lift truck unloaded and in the
transport position and perpendicular to a
white wall on flat, level ground (Fig. H5).
- Check the tyre pressures (See chapter:
B3 - CHECK THE TYRE PRESSURES AND
THE WHEEL NUTS TORQUE in paragraph:
3 - MAINTENANCE).
- Put the gear reverser lever in neutral and
action the parking brake.
Calculating the height of the dipped
beam (h2) FIG. H5
h1 =Height of the dipped beam in
relation to the ground.
h2 =Height of the adjusted beam.
l =Distance between the dipped
beam and the white wall.
h2 = h1- (l x 2/100)
H6 - Have the rotary electrical slip
rings checked and cleaned
(after 3 months of shutdown)
Contact your agent or dealer.
Raise the boom and place the
boom safety wedge on the rod of the
lifting cylinder (see: 1 - OPERATING
AND SAFETINSTRUCTIONS: LIFT TRUCK
MAINTENANCE INSTRUCTIONS).
H5
H6
H5 - Regolare i fari anteriori
Raccomandazioni per la regolazione
(Secondo le norme ECE-76/756 76/761 ECE20).
Regolazione del -2% del fascio degli
anabbaglianti rispetto all’asse orizzontale
del proiettore.
Procedura di regolazione
- Mettere il carrello elevatore, a
vuoto in posizione di trasporto,
perpendicolarmente ad un muro bianco,
su di un terreno piano e orizzontale (Fig.
H5).
- Controllare la pressione dei pneumatici
(Vedi capitolo: B3 - CONTROLLARE
LA PRESSIONE DEI PNEUMATICI E IL
SERRAGGIO DEI BULLONI DELLE RUOTE
nella parte: 3 - MANUTENZIONE).
- Mettere la leva dell’invertitore di marcia in
folle e azionare il freno di stazionamento.
Calcolo dell’altezza degli anabbaglianti (h2)
FIG. H5
h1 = Altezza rispetto al suolo degli
anabbaglianti.
h2 = Altezza del fascio regolato.
I = Distanza tra gli anabbaglianti e il
muro bianco.
h2= h1- (l x 2/100)
H6 - Far controllare e pulire gli anelli
trasmettitori del collettore elettrico
rotante (dopo 3 mesi di inattività)
Rivolgersi al Vostro agente o concessionario.
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
H5 - Regular los faros delanteros
Recomendaciones para la regulación (según
las normas ECE-76/756 76/761 ECE20).
Regulación del -2% del haz de las luces
bajas respecto al eje horizontal del foco.
Procedimiento de regulación
- Colocar la carretilla elevadora en posición
transporte y sin carga, perpendicular a
una pared blanca y sobre un suelo llano y
horizontal (Fig. H5).
- Controlar la presión de los neumáticos (ver
capítulo: B3 - CONTROLAR LA PRESIÓN
DE LOS NEUMÁTICOS Y EL APRIETE DE
LAS TUERCAS DE LAS RUEDAS en la parte:
3-MANTENIMIENTO).
- Poner la palanca del inversor de marcha
en punto muerto y echar el freno de
estacionamiento.
Cálculo de la altura de las luces bajas (h2)
FIG. H5
h1 = Altura respecto al suelo de las luces
bajas.
h2 = Altura del haz de luz regulado.
I = Distancia entre las luces bajas y la
pared blanca.
h2= h1- (l x 2/100)
H6 - Hacer controlar y limpiar los anillos
de transmisión del colector eléctrico
rotativo (después de 3 meses de
inactividad)
Contacte su Agente o Concesionario.
Levantar el brazo y poner el
calzo de seguridad del brazo en el gato
elevador (véase: 1 - INSTRUCCIONES
Y NORMAS DE SEGURIDAD:
INSTRUCCIONES DE MANTENIMIENTO
DE LA CARRETILLA ELEVADORA).
