Manitou MRT-X 2150 Privilege Plus ST3A S2 Original Operator's Manual

3-43
IT
EN
ES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
D2 - Replace hydrostatic pump oil
filter (transmission)
MAINTENANCE AND START-UP
PROCEDURE
Stop the I.C. engine. Apply the neutral gear
and parking brake.
Drain the hydraulic fluid tank (see E1) and
after all the oil is drained out refit the drai-
nage plug.
-Make sure the hydraulic components of the
hydrostatic transmission circuit are clean to
avoid contamination of the circuit.

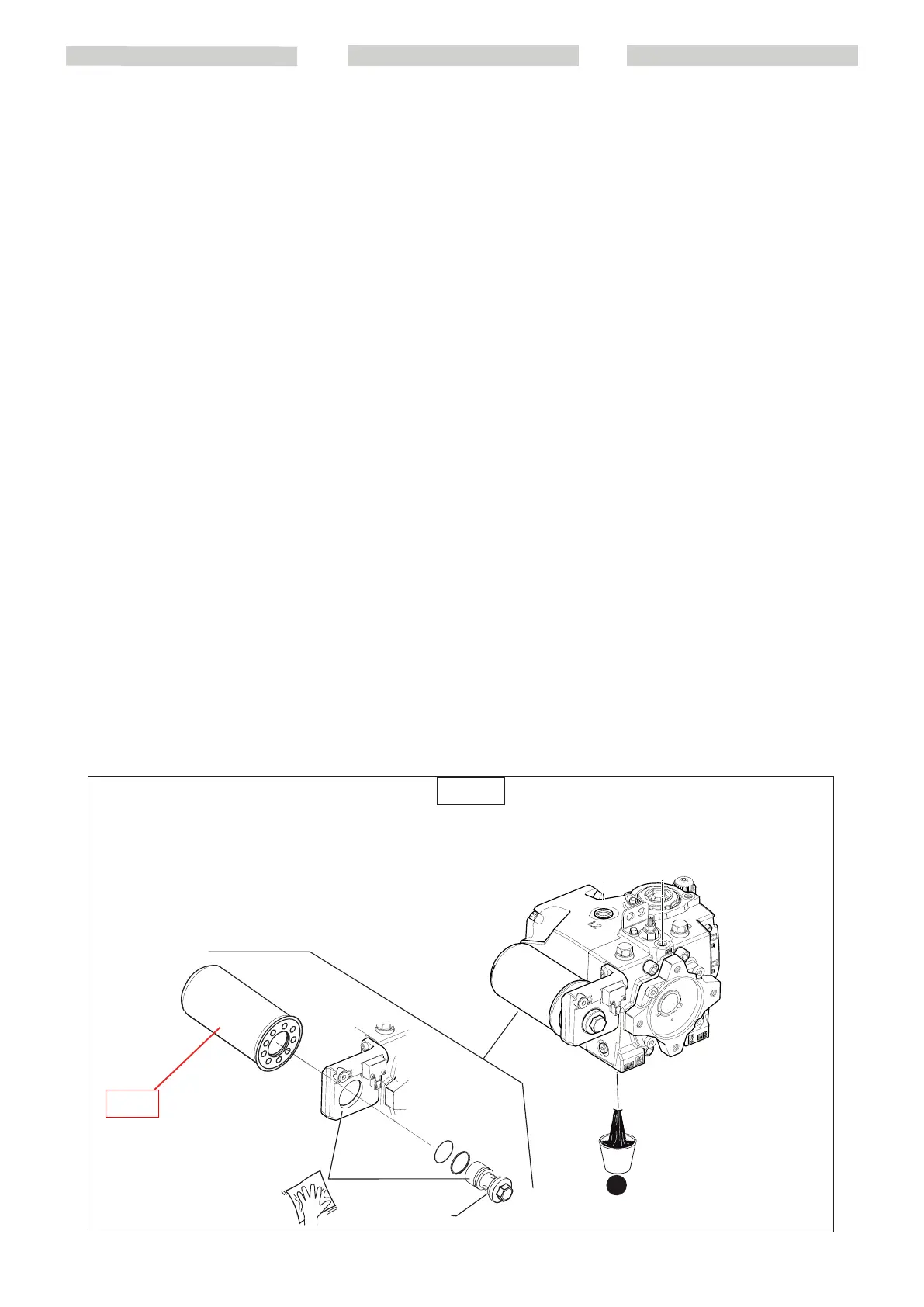

-Unscrew the oil drainage filler plug L1 (Fig.
D1/1) of the hydrostatic pump and drain out
the oil completely.
-Change the filter:
using a 17mm wrench, unscrew the screw
which fixes the filter to the pump; remove
the filter and the two gaskets on the screw;
inspect the screw and the filter support on
the pump to make sure they are intact; wipe
the filter support and the filter with a clean
cloth that does not leave fluff.
Install the new gaskets on the screw and
lubricate with hydraulic fluid;
insert the screw in the filter support;
use the 17mm wrench to hold the screw
steady and install the new filter (see Table),
tightening it manually through ½ a turn.
-Re-fit the drainage plug L1 (Fig.D1/1) and
tighten it.
D
D
2
2
-
-
Sostituire filtro olio pompa
idrostatica (trasmissione)
PROCEDURA DI MANUTENZIONEEDI START-UP
Arrestare il motore termico. Inserire la
folle ed il freno di stazionamento.
Svuotare il serbatoio olio idraulico (vedi
E
E
1
1) e scaricato l’olio chiudere il tappo di
scarico.
-Assicurarsi che i componenti idraulici del
circuito della trasmissione idrostatica
siano puliti, per non contaminare il
circuito.
-Svitare il tappo di scarico olio L1 della
pompa idrostatica e scaricare comple-
tamente l’olio.
-Sostituire il filtro:
svitare con una chiave di 17 mm la vite
che fissa il filtro alla pompa;
rimuovere il filtro e le due guarnizioni
sulla vite;
ispezionare l’integrità della vite e del
supporto filtro sulla pompa;
pulire il supporto del filtro e il filtro con
un panno pulito e che non lascia
pelucchi;
installare le nuove guarnizioni sulla vite e
lubrificarle con olio idraulico;
inserire la vite nel supporto filtro;
utilizzare la chiave di 17mm per
mantenere ferma la vite e installare il
nuovo filtro (vedi tabella), serrandolo a
mano, con ½ giro .
-Riavvitare il tappo di scarico L1 e serrarlo.
L2
M3
L1
17mm
0
50
bar
D2
D1
D1/1
D1 - Sostituire filtro olio pompa
idrostatica (trasmissione)
PROCEDURA DI MANUTENZIONE E DI
START-UP
Arrestare il motore termico. Inserire la folle
ed il freno di stazionamento.
Svuotare il serbatoio olio idraulico (vedi E1)
e scaricato l’olio chiudere il tappo di scarico.
-Assicurarsi che i componenti idraulici del
circuito della trasmissione idrostatica siano
puliti, per non contaminare il circuito.
-Svitare il tappo di scarico olio L1 (Fig.
D1/1) della pompa idrostatica e scaricare
completamente l’olio.
-Sostituire il filtro:
svitare con una chiave di 17 mm la vite che
fissa il filtro alla pompa; rimuovere il filtro
e le due guarnizioni sulla vite; ispezionare
l’integrità della vite e del supporto filtro
sulla pompa; pulire il supporto del filtro e il
filtro con un panno pulito e che non lascia
pelucchi; installare le nuove guarnizioni
sulla vite e lubrificarle con olio idraulico;
inserire la vite nel supporto filtro; utilizzare
la chiave di 17mm per mantenere ferma la
vite e installare il nuovo filtro (vedi tabella),
serrandolo a mano, con ½ giro.
-Riavvitare il tappo di scarico L1 (Fig.D1/1)
e serrarlo.
D1 - Sustituir el filtro del aceite de la
bomba hidrostática (transmisión)
PROCEDIMIENTO DE MANTENIMIENTO Y DE
PUESTA EN MARCHA
Parar el motor térmico. Ponerse en punto
muerte y tirar el freno de estacionamiento.
Vaciar el depósito del aceite hidráulico (ver
E1) y, una vez descargado el aceite, cerrar el
tapón de descarga.
-Asegurarse de que los componentes
hidráulicos del circuito de la transmisión
hidrostática estén limpios para no
contaminar el circuito.
-Desenroscar el tapón de descarga del aceite
L1 (Fig.D1/1) de la bomba hidrostática y
descargar totalmente el aceite.
-Sustituir el filtro:
desenroscar con una llave de 17 mm
el tornillo que fija el filtro a la bomba;
sacar el filtro y los dos sellos del tornillo;
inspeccionar la integridad del tornillo y
del soporte del filtro en la bomba; limpiar
el soporte del filtro y el filtro con un paño
limpio que no deje pelusas; instalar los
nuevos sellos en el tornillo y lubricarlos con
aceite hidráulico; introducir el tornillo en
el soporte del filtro; usar la llave de 17 mm
para mantener firme el tornillo e instalar el
nuevo filtro (ver tabla), apretándolo con la
mano, con ½ vuelta.
- Reenroscar el tapón de descarga L1 (Fig.
D1/1) y apretarlo.
