Manitou MRT-X 2150 Privilege Plus ST3A S2 Original Operator's Manual

3-46
IT
EN
ES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2

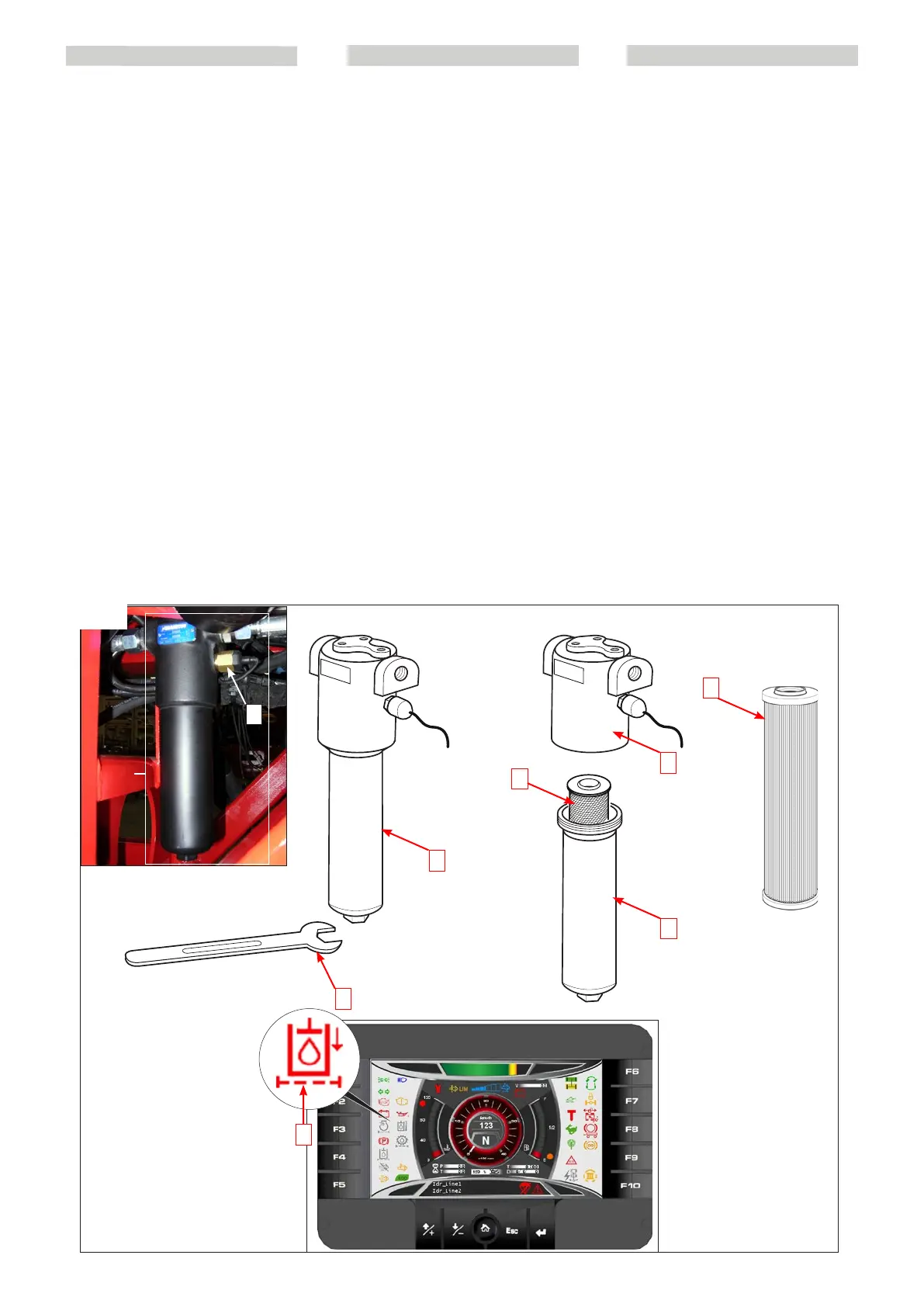

D4 - Sostituire cartuccia filtro in mandata
circuito principale
La cartuccia si trova all’interno del filtro “D4”
e per sostituirla occorre:
-Svitare il corpo filtro 2 (fig.D4) con una
chiave e smontarlo 3 (fig.D4) dalla testata
del filtro 4 (fig.D4).
- Estrarre la cartuccia 1 (fig.D4) dalla testata
del filtro e sostituirla con una nuova 5 (fig.
D4) (vedi: “TABELLA ELEMENTI FILTRANTI
E CINGHIE”).
- Infine riavvitare bene il corpo filtro 2 (fig.
D6) alla testata 4 (fig.D4) e avviare il carrello
e controllare che non ci siano perdite.
(Controllare periodica mente l’efficacia del
filtro mediante l’indicatore 6 fig.D4).
Il filtro “D4” è munito di un sensore 1 (fig.
D4) che rileva l’intasamento della cartuccia
filtro olio. Se il filtro è intasato si accende
una spia rossa su pannello di controllo in
cabina 6 (fig.D4) (in modalità F1).
D4
6
3
2
4
2
1
5
D4 - Replace the filter cartridge on the
main circuit delivery
The cartridge is inside the filter “D4” and
to replace it:
- Unscrew filter body 2 (fig.D4) using a
spanner and dismantle 3 (fig.D4) from
filter head 4 (fig.D4).
- Remove cartridge 1 (fig.D4) from the
filter head and replace it with a new one
5 (fig.D4) (see: “FILTER ELEMENTS AND
BELTS TABLE”).
- Then screw the filter body 2 (fig.D4)
back on head 4 (fig.D4) and start up
the truck and check for leaks. (Check
the efficacy of the filter periodically by
means of indicator 6 fig.D4).
Filter “D4” is provided with sensor 1 (fig.
D6) which detects blockage of the oil filter
cartridge.
If the filter is clogged, a red indicator lights
up on the control panel in cab 6 (fig.D4) (in
F1 mode).
6
D4 - Sustituir el cartucho del filtro de
impulsión del circuito principal
El cartucho está dentro del filtro “D4” y para
cambiarlo es necesario:
- Desenroscar el cuerpo filtro 2 (fig.D4) con
una llave y desmontarlo 3 (fig.D4) por el
extremo superior del filtro 4 (fig.D4).
- Extraer el cartucho 1 (fig.D4) del cabezal
del filtro y sustituirlo con uno nuevo 5 (fig.
D4) (ver: “TABLA ELEMENTOS FILTRANTES
Y CORREAS”).
-Por último volver a enroscar bien el cuerpo
filtro 2 (fig.D6) en el cabezal 4 (fig.D4)
y arrancar la carretilla controlando que
no se presenten pérdidas. (Controlar
periódicamente la eficacia del filtro
mediante el indicador 6 fig.D4).
El filtro “D4” dispone de un sensor 1 (fig.D4)
que detecta la obstrucción del cartucho del
filtro de aceite. Si el filtro está obstruido se
enciende una luz roja en el panel de control
en la cabina 6 (fig.D4) (en modalidad F1).
