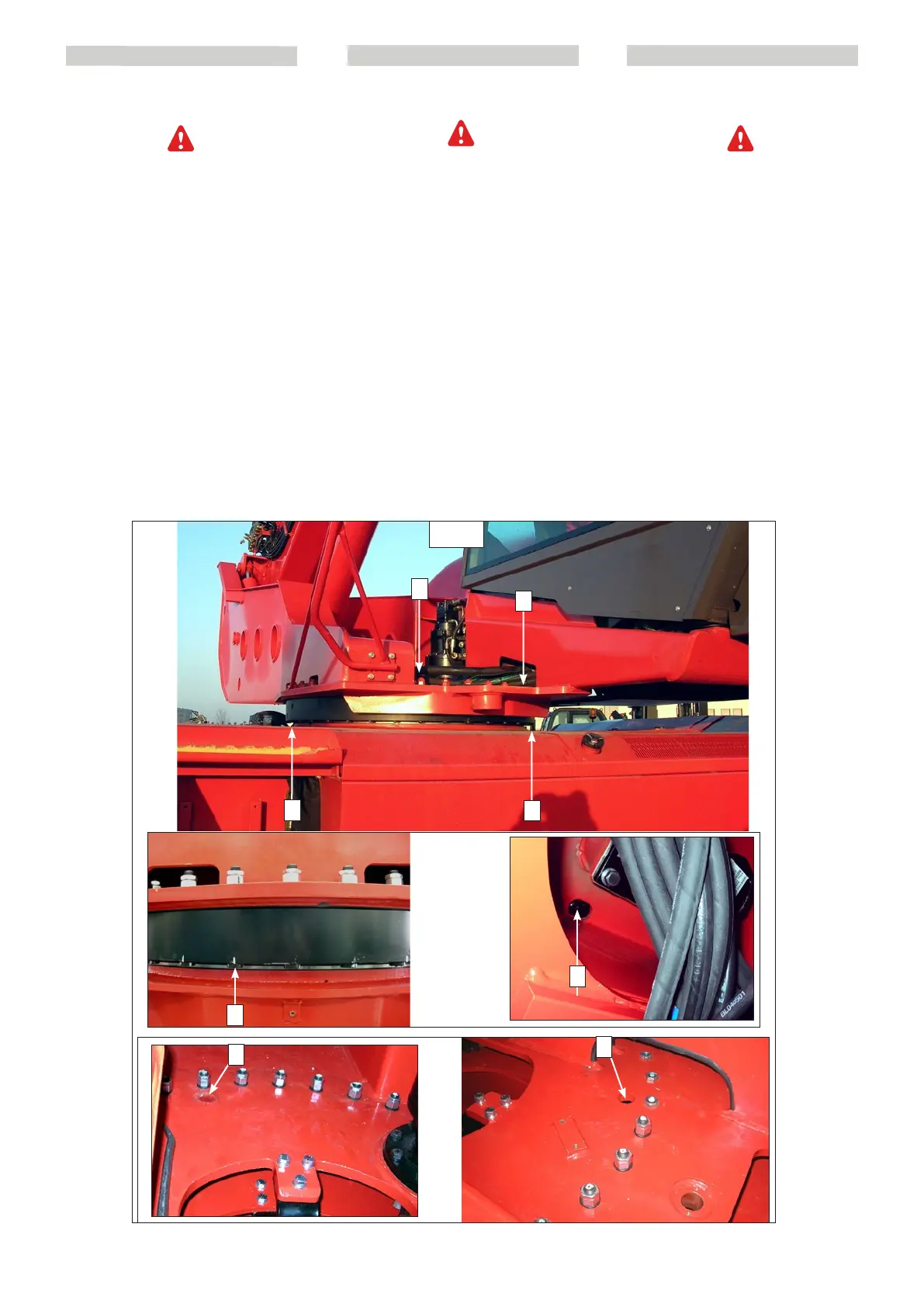

D6 - Check the bolts that fix the fifth
wheel coupling and turret
Raise the jib and place the jib safety wedge
on the rod of the lifting cylinder (see: 1 -
OPERATING AND SAFETY INSTRUCTIONS:
LIFT TRUCK MAINTENANCE INSTRUCTIONS).
Park the truck on a flat surface with the
thermal engine off, without a load or stress
from external sources.
Visually check to make sure that the bolts
are correctly torqued (D6) fifth wheel cou-
pling and turret. If necessary, tighten the
bolts to the indicated torque values:
Driving torque 346 Nm / 35.3 Kgm.
Pass through a hole above the turret to
tighten the bolts that fix the fifth wheel
coupling to the chassis “1” (D6).
Pass through a hole under the chassis of
the machine to tighten the turret screws
“2” (D6).
2
2
1
2
1
2
1
1
D6
D6 - Controllare i bulloni di fissaggio ralla
e torretta
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
Posizionare il carrello su di una superficie
piana con il motore termico spento, senza
carico e sollecitazioni di forze esterne.
Effettuare un controllo visivo del corretto
serraggio dei bulloni (D6) ralla e torretta e in
caso di anomalie serrare i bulloni secondo i
valori di coppia descritti:
Coppia di serraggio 346 Nm / 35.3 Kgm.
Per stringere i bulloni della ralla che la
fissano al telaio, occorre passare tramite un
foro al di sopra della torretta “1” (D6).
Per stringere le viti che fissano la ralla alla
torretta occorre passare tramite un foro al di
sotto del telaio macchina “2” (D6).
D6 - Controlar los pernos de fijación de la
rangua y de la torre
Levantar el brazo y poner el calzo de
seguridad del brazo en el gato elevador
(véase: 1 - INSTRUCCIONES Y NORMAS
DE SEGURIDAD: INSTRUCCIONES DE
MANTENIMIENTO DE LA CARRETILLA
ELEVADORA).
Posicionar la carretilla sobre una superficie
plana con el motor térmico apagado, sin
carga ni solicitaciones de fuerzas externas.
Realizar un control visual del apriete
correcto de los pernos (D6) de la rangua y de
la torre y, en caso de anomalías, apretar los
pernos según los valores de par descritos:
Par de apriete 346 Nm / 35.3 Kgm.
Para apretar los pernos de la rangua que la
fijan al bastidor, es necesario pasar a través
de un orificio por encima de la torre “1”(D6).
Para apretar los tornillos que fijan la rangua
a la torre es necesario pasar por un orificio
por debajo del bastidor de la máquina
“2”(D6).
