E8 - Controlar el estado de desgaste
de las cadenas externas del brazo
telescópico
- En las cadenas, el desgaste se manifiesta
en diferentes puntos.
• En las articulaciones, lo que se traduce
en una elongación de la cadena.
• En el perfil de las placas por contacto
con las poleas.
• En las superficies de las placas y de
los ejes salientes por contacto con las
tenazas de las poleas.
• En la alineación de los estribos de los
ejes que sobresalen.
Elongación de las cadenas (E8.1)
Para esta operación, le aconsejamos el
uso de la regla de control de la cadena
(referencia MANITOU: 161583).
- Colocar la carretilla elevadora sobre los
estabilizadores, con el brazo en posición
horizontal.
- Extender completamente los brazos
telescópicos e insistir durante algunos
instantes en el mando para extender bien
las cadenas.
- Si el desgaste no es verosímilmente
uniforme en toda la longitud, subdividir
la cadena en 4 partes iguales y realizar un
control en el centro de cada parte usando
la regla.
Más allá del valor maxi (228,6 mm +2% =
233,2 mm) [8.9 in +2%= 10.7 in], sustituir el
par de cadenas (consultar el concesionario).
E8 - Checkng the external chains
for wear
- Chain wear occurs at a number of loca-
tions.
• On the articulations, which leads to
elongation of the chain.
• On the edge of link plates through con-
tact with the pulleys.
• On the face of the plates and the exten-
ded pins through contact with the
pulley flanges.
• On the alignment of the flats of the
extended pins.
Chain elongation (E8.1)
We recommend that you perform this ope-
ration using the chain checking gauge
(MANITOU part No.: 161583).
- Set the lift truck on its stabilisers, with the
boom horizontal.
- Fully extend the telescopes and continue
operating the control for a few moments
to properly tension the chains.
- As the chain will likely wear unevenly
over its length, divide the chain into 4
equal sections and check with the gauge
at the centre of each sect
If the maximum dimension is exceeded
(228,6 mm +2 % = 233,2 mm) [8.9 in +2%=
10.7 in], replace the pair of chains (contact
your dealer).

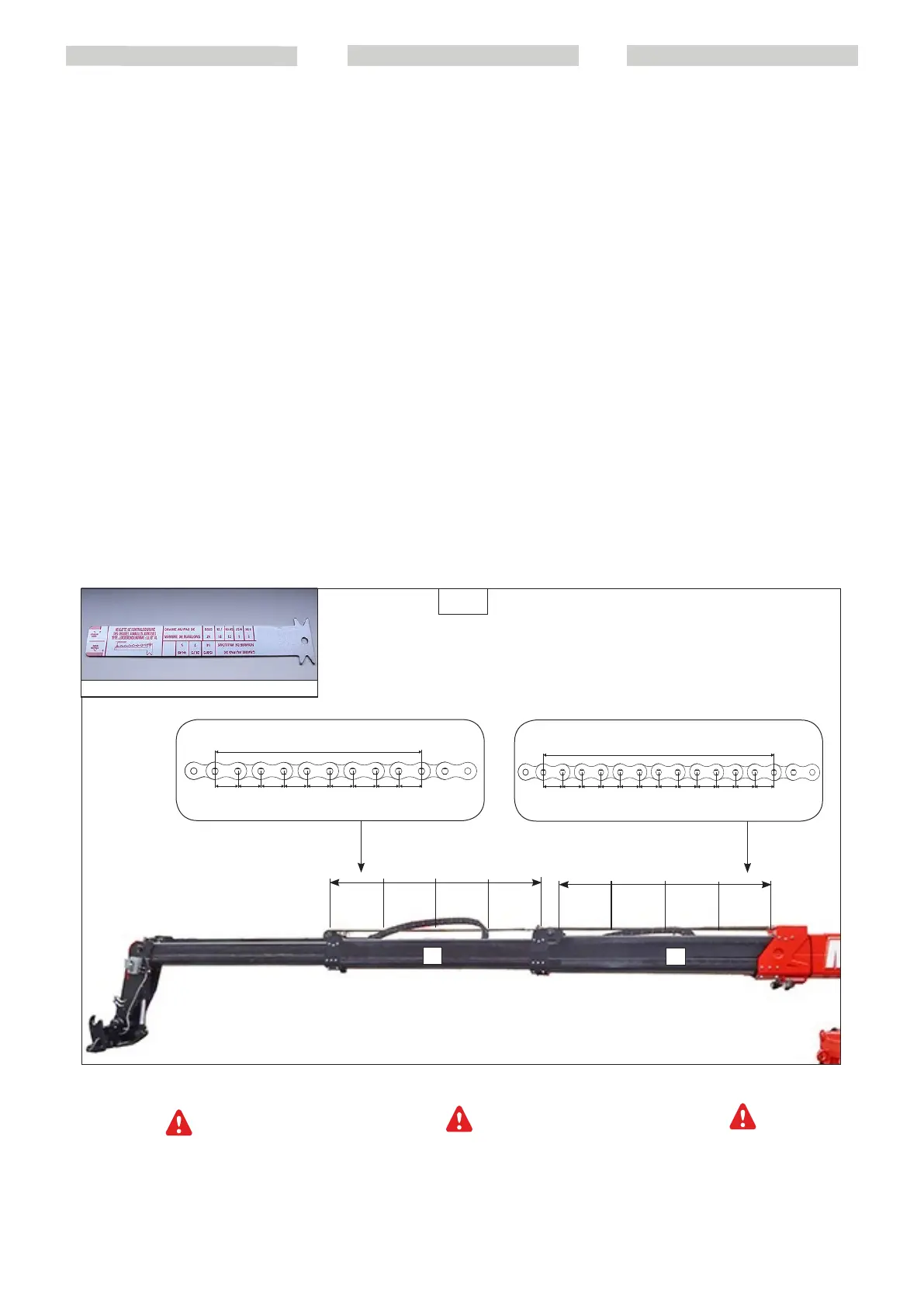

E8.1
=
25,4 x 9 = 228,6 mm
[0.99 x 9 = 8,9 in]
19,05 x 12 = 228,6 mm
[0.74 x 12 = 8,9 in]
*25,4 mm [0,99 in]
19,05 mm [0.74 in]
MANITOU: 161583
L1
L2
=
=
=
=
=
=
=
*
*
*
* *
*
*
*
*
* *
*






 
E8 - Controllare l’usura delle catene
esterne del braccio telescopico
- Sulle catene, l’usura si manifesta in vari
punti.
• Sulle articolazioni, il che si traduce in un
allungamento della catena.
• Sul profilo delle piastre per contatto con
le pulegge.
• Sulle superfici delle piastre e degli assi
sporgenti per contatto con le ganasce
delle pulegge.
• Sull’allineamento delle spalle degli assi
sporgenti.
Allungamento delle catene (E8.1)
Per questa operazione, vi consigliamo
l’uso del righello di controllo della catena
(riferimento MANITOU: 161583).
- Collocare il carrello elevatore sugli
stabilizzatori, con il braccio in orizzontale.
- Estendere completamente i bracci
telescopici e insistere per alcuni istanti sul
comando per tendere bene le catene.
- Se l’usura non è verosimilmente uniforme
su tutta la lunghezza, suddividere la
catena in 4 parti uguali, ed effettuare
un controllo al centro di ogni parte
utilizzando il righello.
Oltre il valore maxi (228,6 mm +2%
= 233,2 mm) [8.9 in +2%= 10.7 in],
sostituire la coppia di catene (consultare il
concessionario).
