MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2
MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2

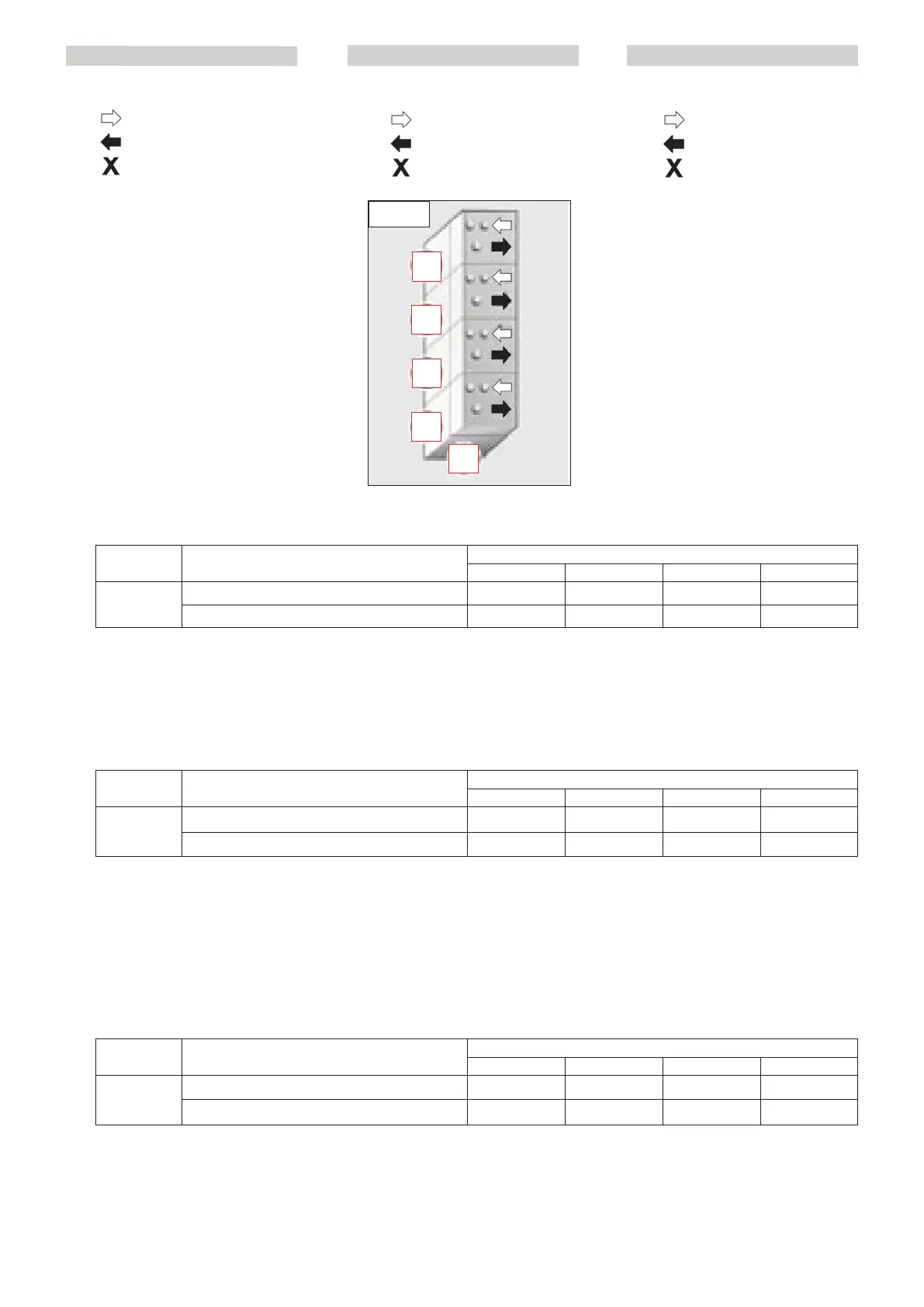

Layout of cylinders and valves (“1,2,3,4”
E12.1)
= inlet valve
= exhaust valve
= flywheel end
Checking and adjusting the valve
clearance
I – intake valve
E – exhaust valve
Adjust all valve clearances in 2 crankshaft
positions.
3
2
1
4
X
E12.1
Motore Posizione dell’albero motore
Cilindri/valvole da registrare
1 2 3 4
OM 934
Incrocio valvole cil. 4 E/A E A -
Incrocio valvole cil. 1 - A E E/A
Engine
Crankshaft position
Cylinder/valves to be adjusted
1 2 3 4
OM 934
4th cylinder valve overlap I/E I E -
1st cylinder valve overlap - E I I/E
Disposizione dei cilindri e delle valvole
(“1,2,3,4” E12.1):
= valvola di aspirazione
= valvola di scarico
= lato volano
Controllo/regolazione del gioco delle
valvole
E – valvola di aspirazione
A – valvola di scarico
Registrare tutte le valvole in 2 posizioni
dell’albero motore.
Disposición de los cilindros y de las
válvulas (“1,2,3,4” E12.1):
= válvula de aspiración
= válvula de descarga
= lado volante
Control/regulación de la holgura de las
válvulas
E - válvula de aspiración
A - válvula de descarga
Regular todas las válvulas en 2 posiciones
del eje motor.
Motor Posición del eje motor
Cilindros/válvulas a regular
1 2 3 4
OM 934
Cruce válvulas cil. 4 E/A E A -
Cruce válvulas cil. 1 - A E E/A
