F5 - Swing reduction unit maintenance
- Swing reduction unit oil change
- To lubricate the bearings
Raise the jib and place the jib safety wedge
on the rod of the lifting cylinder (see: 1 -
OPERATING AND SAFETY INSTRUCTIONS:
LIFT TRUCK MAINTENANCE INSTRUCTIONS).

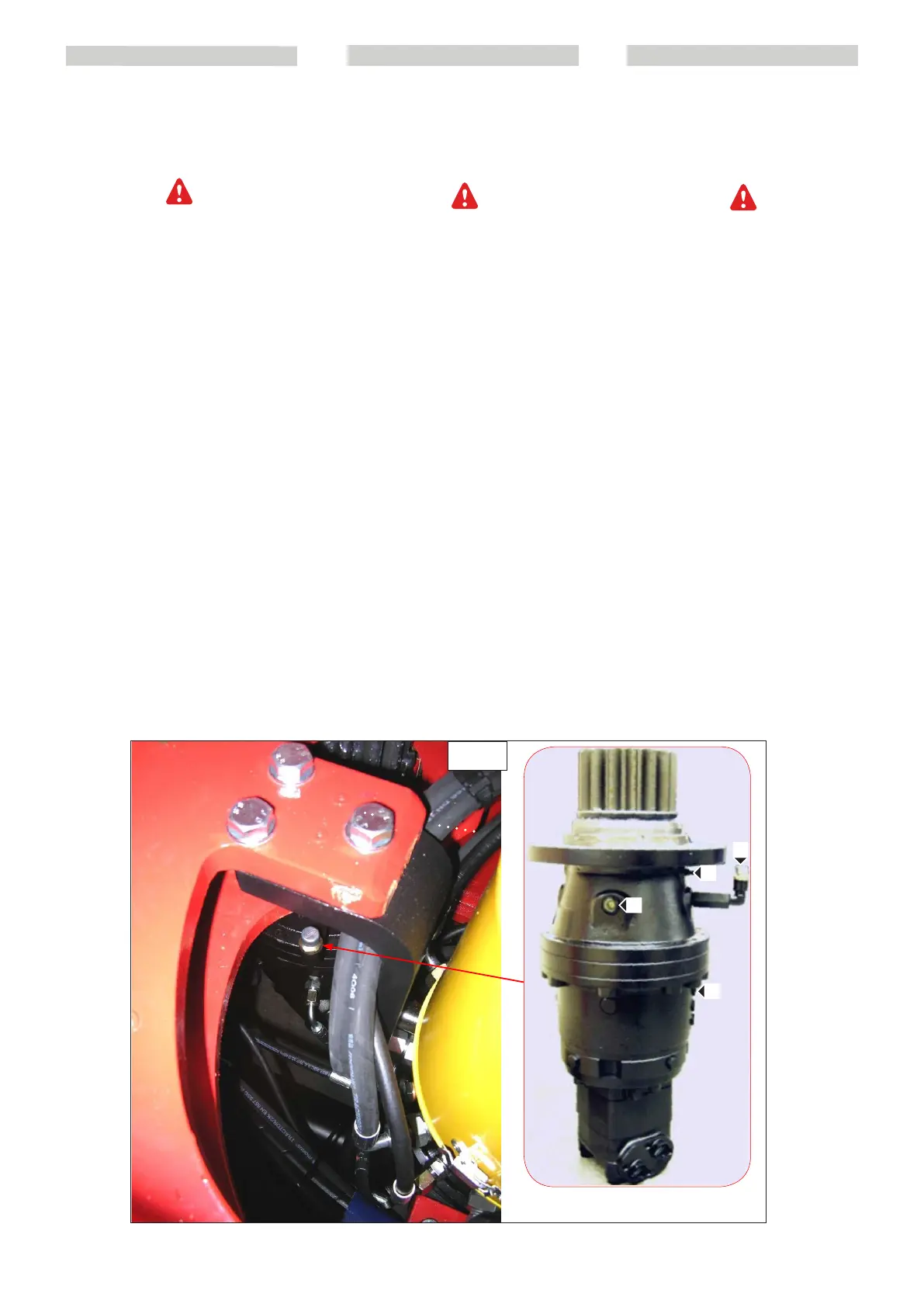

Swing reduction unit oil change
Position the lift truck, with turret aligned, on
a level surface, retract and raise telescopic
boom completely, and then turn the turret
to the right by +/- 60°, for better access to
the rotation reduction gear filling points
(Fig.F5).
Stop the I.C. engine and wait for the hydrau-
lic oil to cool down.
To change the oil in the top part, place a
suitable vessel under the main drain plug
1 (fig.F5), loosen this latter and allow the
old oil to drain out. Fit the drain plug 1 (fig.
F5) back on and tighten it. Pour in new oil
through hole 2 (fig.F5) (see “Lubricants”).
The level is correct when the oil spills from
hole 3 (fig.F5).
To lubricate the bearings of the reducer
with specific graese (see “Lubricants”)
through greaser 4 (fig.F5).
F5- Manutenzione riduttore di rotazione
- Sostituire l’olio del riduttore rotazione
- Lubrificare i cuscinetti del riduttore
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
Sostituire l’olio del riduttore rotazione
Posizionare il carrello, con torretta allineata,
su di una superficie piana, rientrare
e sollevare completamente il braccio
telescopico e poi ruotare la torretta a destra
di +/- 60°, per accedere meglio ai punti di
riempimento del riduttore rotazione (fig.
E9); fermare il motore termico e attendere
che si raffreddi l’olio idraulico.
Per la sostituzione dell’olio porre un
recipiente sotto il tappo di scarico principale
1 (fig.F5), allentarlo e lasciare defluire l’olio.
Rimettere e stringere il tappo di scarico 1
(fig.F5). Eseguire il riempimento attraverso
il foro 2 (fig.F5) (vedi “Lubrificanti”).
Controllare il livello tramite l’indicatore
ottico 3 (fig.F5).
Lubrificare i cuscinetti del riduttore con
grasso specifico (vedi “Lubrificanti”) tramite
l’ingrassatore 4 (fig.F5).
2
3
1
4
F5
F5 - Mantenimiento del reductor de
rotación
- Sustituir el aceite del reductor de la
rotación
- Lubricar los cojinetes del reductor
Levantar el brazo y poner el calzo de
seguridad del brazo en el gato elevador
(véase: 1 - INSTRUCCIONES Y NORMAS
DE SEGURIDAD: INSTRUCCIONES DE
MANTENIMIENTO DE LA CARRETILLA
ELEVADORA).
Sustituir el aceite del reductor de rotación
Posicionar la carretilla, con la torre alineada,
sobre una superficie plana, retraer y elevar
completamente el brazo telescópico y después
girar la torre hacia la derecha +/- 60°, para acceder
mejor a los puntos de llenado del reductor
de rotación (fig.E9); parar el motor térmico y
esperar que se enfríe el aceite hidráulico.
Para cambiar el aceite poner en la parte
superior una cubeta debajo del tapón de
descarga principal 1 (fig.F5), aflojarlo y
drenar el aceite. Volver a colocar y apretar el
tapón de descarga 1 (fig.F5). Llenar a través
del agujero 2 (fig.F5) (ver “lubricantes”).
Controlar el nivel mediante el indicador
óptico 3 (fig.F5).
Lubricar los cojinetes del reductor
con grasa específica (ver “Lubricantes”)
mediante el engrasador 4 (fig. F5).
