WIRING DIAGRAM KEY
List of components
1.1 Burner engine
1.2 Spark plug
1.5 Heating sensor and
flame sensor
2.1 Control unit
2.2 Fuel dosing pump
2.7 12 Volt: 20A; 24
Volt: 10A Main fuse
2.7.1 5A activation fuse
5.1 Battery

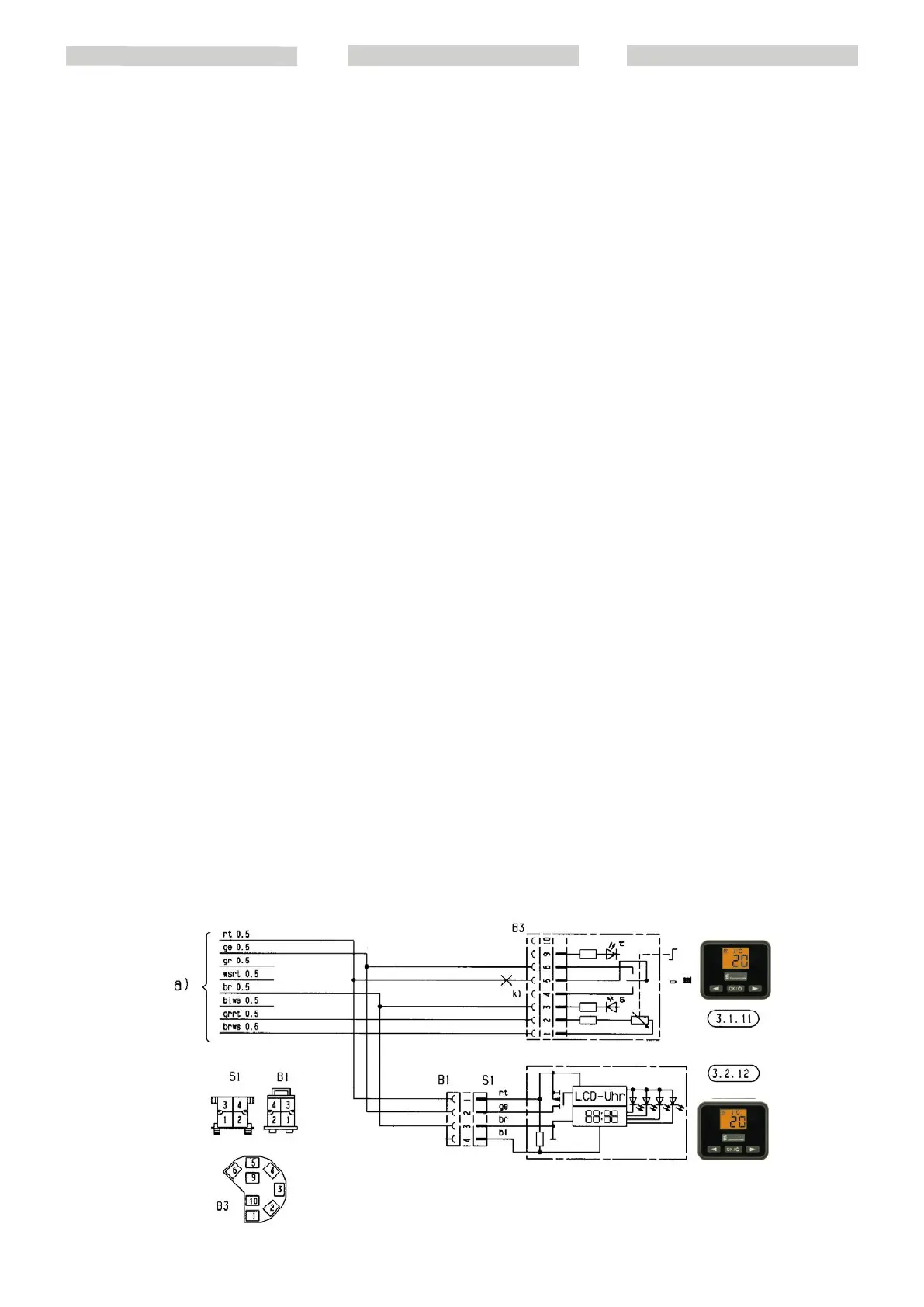

CONTROL ELEMENTS WIRING DIAGRAM
KEY
List of components
3.1.11 Round control device
3.2.12 Mini-timer (optional)
Colour of wires in diagram
sw black
ws white
rt red
ge yellow
gn green
vi violet
br brown
gr grey
bl blue
li lilac
Isolate the wires that are not used.
The various connectors are shown from the
wire input side.
LEGENDA SCHEMA ELETTRICO
Elenco componenti
1.1 Motore bruciatore
1.2 Candela
1.5 Sensore di surriscaldamento e
sensore fiamma
2.1 Centralina di comando
2.2 Pompa dosatrice combustibile
2.7 Fusibile principale12 Volt: 20A; 24
Volt: 10A
2.7.1 Fusibile azionamento 5A
5.1 Batteria
LEGENDA SCHEMA ELETTRICO
ELEMENTI DI COMANDO
Elenco componenti
3.1.11 Dispositivo di comando rotondo
3.2.12 Mini-timer (opzionale)
Colore dei cavi degli schemi
sw nero
ws bianco
rt rosso
ge giallo
gn verde
vi viola
br marrone
gr grigio
bl azzurro
li lilla
Isolare i cavi non utilizzati.
I vari connettori sono raffigurati dal lato
ingresso cavi.
LEYENDA ESQUEMA ELÉCTRICO
Lista de los componentes
1.1 Motor quemador
1.2 Bujía
1.5 Sensor de recalentamiento y
sensor llama
2.1 Centralita de mando
2.2 Bomba de dosificación de
combustible
2.7 Fusible principal 12 Volt: 20A; 24 V:
10A
2.7.1 Fusible de accionamiento 5A
5.1 Batería
LEYENDA ESQUEMA ELÉCTRICO DE LOS
ELEMENTOS DE MANDO
Lista de los componentes
3.1.11 Dispositivo de mando redondo
3.2.12 Mini-temporizador (opcional)
Color de los cables de los esquemas
sw negro
ws blanco
rt rojo
ge amarillo
gn verde
vi violeta
br marrón
gr gris
bl azul
li lila
Aislar los cables que no se utilizan.
Los distintos conectores están
representados del lado de entrada de los
cables.
