3 - INTERRUTTORI

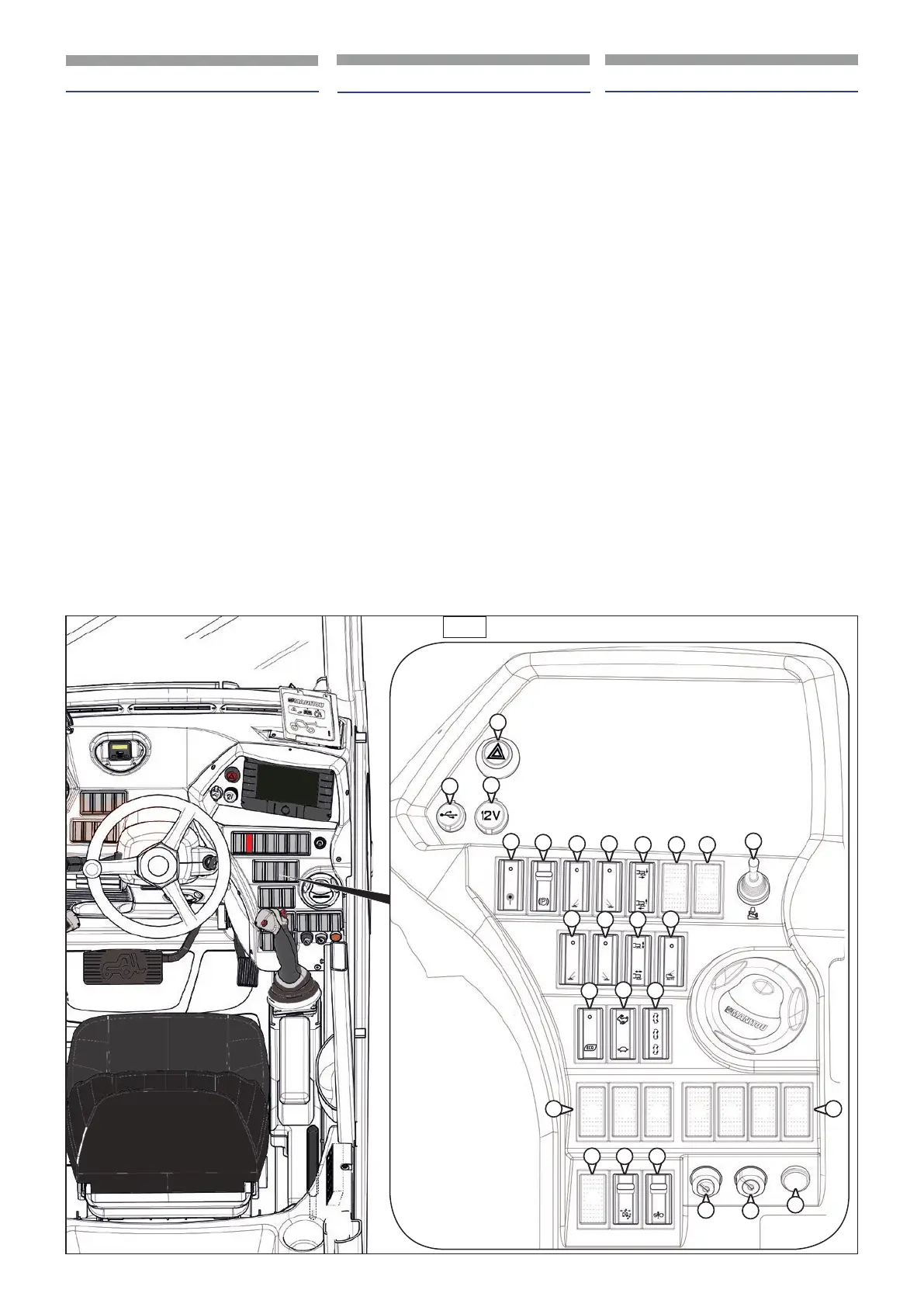

Panoramica zona destra (3)
A - Pulsante luci di emergenza
B - Connessione USB
C - Presa 12V
D - Interruttore radiocomando
E - Interruttore freno stazionamento
F - Selettore stabilizzatore anteriore
sinistro
G - Selettore stabilizzatore anteriore destro
H - Selettore slo- rientro /discesa-salita
stabilizzatori
I - Pulsante livellamento automatico
stabilizzatori
J - Selettore stabilizzatore posteriore
sinistro
K - Selettore stabilizzatore posteriore
destro
L - Comando slo-rientro /discesa-salita
stabilizzatori
M - Leva comando livellamento
N - Interruttore Eco mode
O - Selettore marcia (lenta-veloce)
P - Interruttore selettore tipi di sterzata
Q - Interruttore ripristino blocco traslazione
R - Interruttore pompa d’emergenza
S - Interruttore a chiave per l’esclusione del
sistema di sicurezza
T - Selettore a chiave sollevatore/
piattaforma (solo con piattaforma)
U - Pulsante per ripristinare l’erogazione
della corrente elettrica dalla batteria e
consentire di riavviare il motore (solo
con piattaforma)
3 - SWITCHES
RH area overview (3)
A - Hazard Warning Lights Button
B - Usb Connection
C - 12V Connection
D - Radio-Control Switch
E - Parking Brake Switch
F - Selects The Front Left Outrigger
G - Selects The Front Right Outrigger
H - Outrigger Up-Down/Extension-Retrac
-
tion Selector
I - Stabilizers Automatic Levelling Pushbut-
ton
J - Selects The Rear Left Outrigger
K - Selects The Rear Right Outrigger
L - Outrigger up/down extension-retraction
control
M - Levelling Device
N - Eco Fuel Mode
O - Speed Selector (Slow-Fast)
P - Steering Types Selector
Q - Switch For Resetting Movement Safety
System
R - Emergency Pump Switch (Only With
Platform)
S - Key Selector For Exclusion Of Safety
System
T - Truck/Platform Selector Switch Key (Only
With Platform)
U - Pushbutton For Restoring Electric Power
Supply From Battery And Allowing I.C.
Engine Restart (Only With Platform)
A
B
E
J
C
P
F
N
O
LK
Q R
D
G
H X X
U
3
I
X X
X
T
S
M
3 - INTERRUPTORES
Panorámica zona derecha (3)
A - Botón luces de emergencia
B - Conexión USB
C - Toma 12V
D - Interruptor mando a distancia
E - Interruptor freno de estacionamiento
F - Selector estabilizador delantero
izquierdo
G - Selector estabilizador delantero
derecho
H - Selector extensión-retorno/ bajada-
subida de los estabilizadores
I - Pulsador de nivelación automática de
los estabilizadores
J - Selector estabilizador trasero izquierdo
K - Selector estabilizador trasero derecho
L - Mando extensión/retorno / bajada-
subida de los estabilizadores
M - Palanca mando nivelación
N - Interruptor Eco mode
O - Selector de marcha (lenta-veloz)
P - Interruptor selector tipos de viraje
Q - Interruptor restauración bloqueo
traslación
R - Interruptor bomba de emergencia
S - Interruptor de llave para la exclusión del
sistema de seguridad
T - Selector de llave elevador/plataforma
(solo con plataforma)
U - Botón para restaurar el suministro
de corriente eléctrica de la batería y
permitir la puesta en marcha del motor
(solo
con plataforma)
