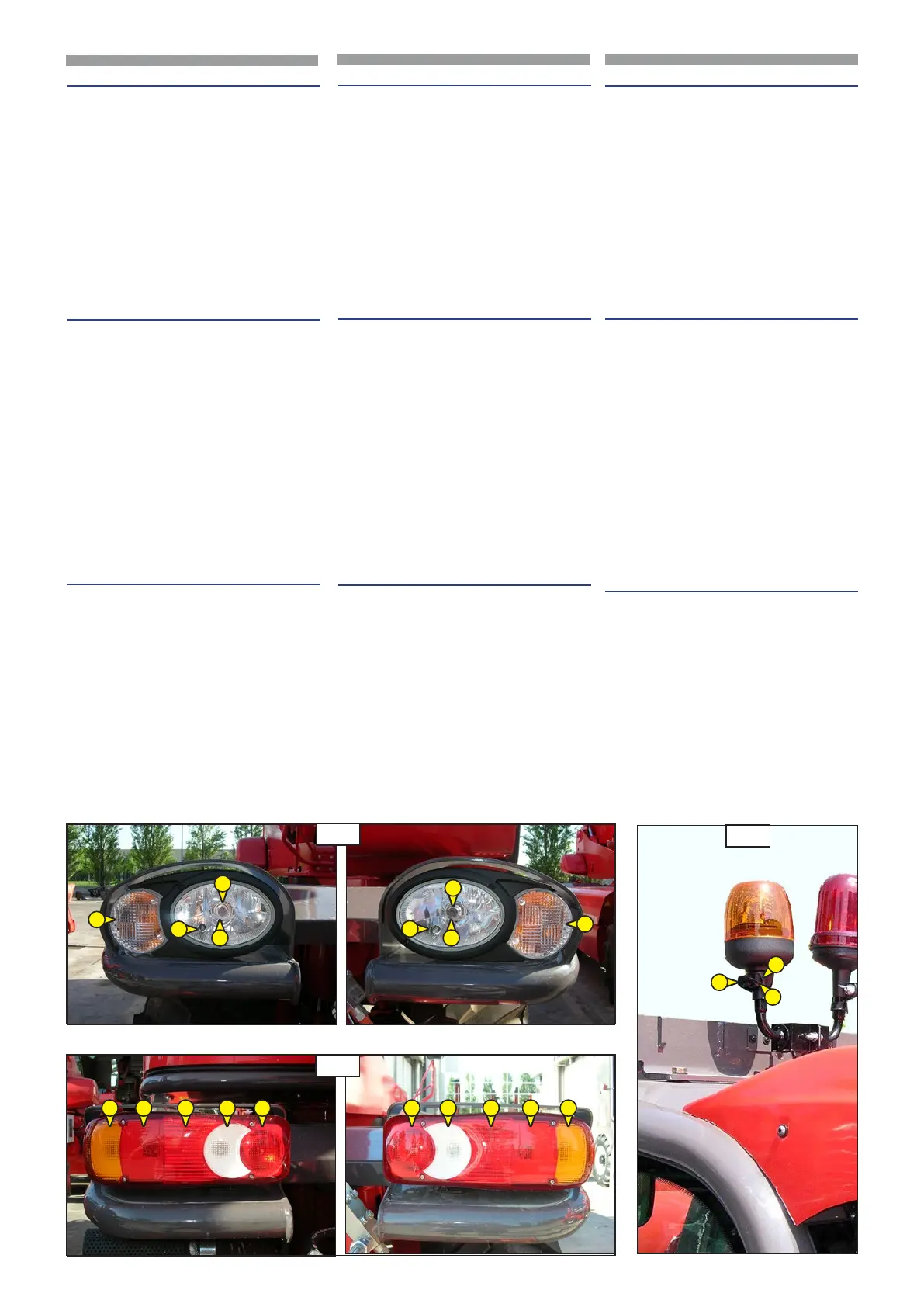

31 - FRONT LIGHTS
A - LH front direction light.
B - LH front low beam light.
C - LH front high beam light.
D - LH front position light.
E - RH front direction light.
F - RH front low beam light.
G - RH front high beam light.
H - RH front position light.
(
96A)
32 - TAIL LIGHTS
A - LH rear direction light.
B - LH rear stop light.
C - LH tail light.
D - LH rear reversing light.
E - LH rear anti-fog light.
F - RH rear anti-fog light.
G - RH rear reversing light.
H - RH tail light.
I - RH rear stop light.
J - RH rear direction light.
(
96B)
33 - FLASHING LIGHT
The ashing light can be inclined to reduce
the forklift truck dimensions when neces-
sary; it can also be dismantled to prevent it
from being stolen.
- Unscrew nut (1,
97) and remove the
ashing light.
- Protect support (2,
97) by means of
cover (3,
97).
96A
97
F G H I HA B C D E
F
G
E
B
A
C
D
96B
3
1
2
H
31 - LUCI ANTERIORI
A - Luce di direzione anteriore sinistra.
B - Luce anabbagliante anteriore sinistra.
C - Luce abbagliante anteriore sinistra.
D - Luce di posizione anteriore sinistra.
E - Luce di direzione anteriore destra.
F - Luce anabbagliante anteriore destra.
G - Luce abbagliante anteriore destra.
H - Luce di posizione anteriore destra.
(
96A)
32 - LUCI POSTERIORI
A - Luce di direzione posteriore sinistra.
B - Luce di stop posteriore sinistra.
C - Luce posteriore sinistra.
D - Luce di retromarcia posteriore sinistra.
E - Luce antinebbia posteriore sinistra.
F - Luce antinebbia posteriore destra.
G - Luce di retromarcia posteriore destra.
H - Luce posteriore destra.
I - Luce di stop posteriore destra.
J - Luce di direzione posteriore destra.
(
96B)
33 - LAMPEGGIATORE
Il lampeggiatore è inclinabile per ridurre,
quando occorre, l’ingombro del carrello
elevatore; lo si può anche smontare per
evitarne il furto.
- Svitare il dado (1,
97) e togliere il lam-
peggiatore.
- Proteggere il supporto (2,
97) con il
coperchio (3,
97).
31 - REFLEKTORY PRZEDNIE
A - Kierunkowskaz przedni lewy.
B - Światło mijania przednie lewe.
C - Światło drogowe przednie lewe.
D - Światło pozycyjne przednie lewe.
E - Kierunkowskaz przedni prawy.
F - Światło mijania przednie prawe.
G - Światło drogowe przednie prawe.
H - Światło pozycyjne przednie prawe.
(
96A)
32 - REFLEKTORY TYLNE
A - Kierunkowskaz tylny lewy.
B - Światło stopu tylne lewe.
C - Światło tylne lewe.
D - Światło cofania tylne lewe.
E - Światło przeciwmgielne tylne lewe.
F - Światło przeciwmgielne tylne prawe.
G - Światło cofania tylne prawe.
H - Światło tylne prawe.
I - Światło stopu tylne prawe.
J - Kierunkowskaz tylny prawy.
(
96B)
33 - LAMPA OSTRZEGAWCZA
W razie potrzeby, aby zmniejszyć gabaryty
wózka podnośnikowego, można pochylić
lampę ostrzegawczą; można ją również
zdemontować, aby uniknąć kradzieży.
- Odkręcić nakrętkę (1,
97) i zdjąć lampę
ostrzegawczą.
- Zabezpieczyć wspornik (2,
97) zaślepką
(3,
97).
