3-64
IT
EN
648870 IT-EN-PL (04/05/2015)
E9 - Checkng the external chains
for wear
- Chain wear occurs at a number of loca-
tions.
• On the articulations, which leads to
elongation of the chain.
• On the edge of link plates through con-
tact with the pulleys.
• On the face of the plates and the
extended pins through contact with the
pulley flanges.
• On the alignment of the flats of the
extended pins.

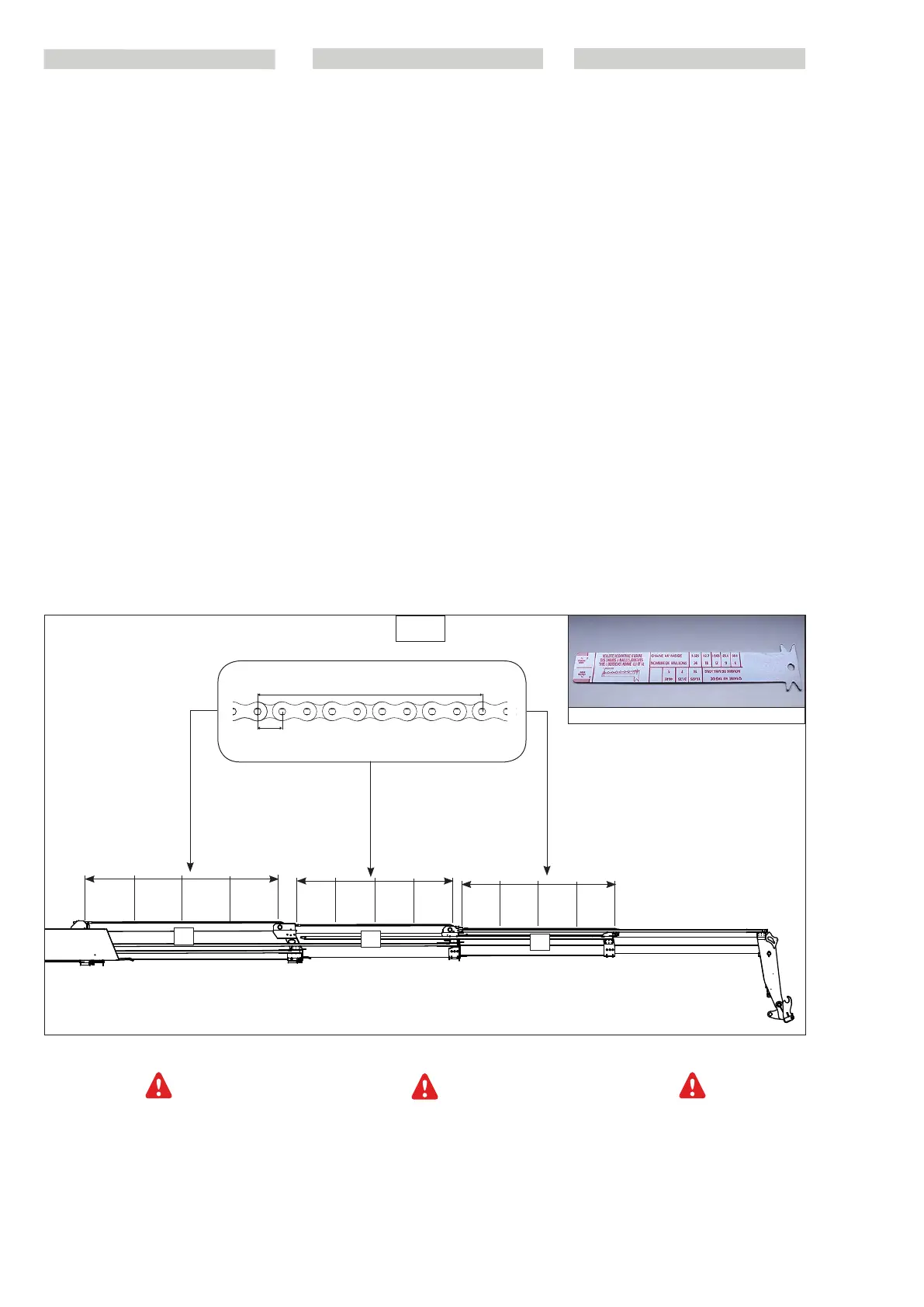

Chain elongation (E9.1)
We recommend that you perform this ope-
ration using the chain checking gauge
(MANITOU part No.: 161583).
- Set the lift truck on its stabilisers, with the
boom horizontal.
- Fully extend the telescopes and continue
operating the control for a few moments
to properly tension the chains.
- As the chain will likely wear unevenly over
its length, divide the chain into 4 equal
sections and check with the gauge at the
centre of each sect
If the maximum dimension is exceeded (228,6
mm +2 % = 233,2 mm) [8,64 in +2%= 9,18
in], replace the pair of chains (contact your
dealer).
E9.1
=
25,4 x 9 = 228,6 mm
[0.96 x 9 = 8,64 in]
25,4 mm
[0,96 in]
MANITOU: 161583
L1
L2
L3
=
=
=
=
=
=
=
=
=
=
=
E9 - Controllare l’usura delle catene
esterne del braccio telescopico
- Sulle catene, l’usura si manifesta in vari
punti.
• Sulle articolazioni, il che si traduce in un
allungamento della catena.
• Sul profilo delle piastre per contatto con
le pulegge.
• Sulle superfici delle piastre e degli assi
sporgenti per contatto con le ganasce
delle pulegge.
• Sull’allineamento delle spalle degli assi
sporgenti.
Allungamento delle catene (E9.1)
Per questa operazione, vi consigliamo l’uso
del righello di controllo della catena (riferi-
mento MANITOU: 161583).
- Collocare il carrello elevatore sugli stabi-
lizzatori, con il braccio in orizzontale.
- Estendere completamente i bracci tele-
scopici e insistere per alcuni istanti sul
comando per tendere bene le catene.
- Se l’usura non è verosimilmente unifor-
me su tutta la lunghezza, suddividere la
catena in 4 parti uguali, ed effettuare un
controllo al centro di ogni parte utilizzan-
do il righello.
Oltre il valore maxi (228,6 mm +2% = 233,2
mm) [8,64 in +2%= 9,18 in], sostituire la cop-
pia di catene (consultare il concessionario).
PL
E9 - Kontrola zużycia zewnętrznych łań-
cuchów wysięgnika teleskopowego
- Łańcuchy zużywają się w różnych punk-
tach.
• Na przegubach, co powoduje
wydłużenie łańcucha.
• Na krawędziach zewnętrznych płytek z
powodu kontaktu z kołami pasowymi.
• Na powierzchniach płytek i sworzni
wystających z powodu kontaktu z koła-
mi pasowymi.
• W punktach ustawienia w linii podpór
sworzni wystających.
Wydłużenie łańcuchów (E9.1)
Do wykonania tej operacji zalecamy użycie
liniału do kontroli łańcucha (nr pozycji
MANITOU: 161583).
- Ustawić wózek na stabilizatorach z
wysięgnikiem w pozycji poziomej.
- Wysunąć całkowicie teleskopy i przytrzy-
mać przez chwilę polecenie, żeby dobrze
naprężyć łańcuchy.
- Ponieważ zużycie prawdopodobnie nie
jest równomierne na całej długości,
podzielić łańcuch na 4 równe części i za
pomocą liniału wykonać kontrolę na środ-
ku każdej części.
W przypadku przekroczenia wartości maksy-
malnej (228,6 mm +2% = 233,2 mm) [8.64"
+2%= 9.18"], wymienić parę łańcuchów
(skontaktować się z autoryzowanym przed-
stawicielem).
648870 IT-EN-PL (04/05/2015)
