7
Reproducción Ajustes Consejos ApéndiceConexiones
ESPAÑOL
Preparación
NOTA
•Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente antes de
conectar los altavoces.
•Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de
altavoces. El circuito de protección puede activarse si los alambres hacen contacto con
el panel trasero o si los lados + y – hacen contacto entre sí (vpágina 24 “Circuito de
protección”).
•Nunca toque los terminales de altavoces mientras el cable de alimentación esté conectado.
Si lo hace, puede provocar una descarga eléctrica.
•Utilice altavoces con una impedancia de 4 – 8 Ω/ohm.
Cables necesarios para las conexiones
Utilice los cables necesarios en función de los dispositivos que quiera conectar.
Cable para altavoz
Cable de audio
R
L
R
L
Cable de conector del
mando a distancia

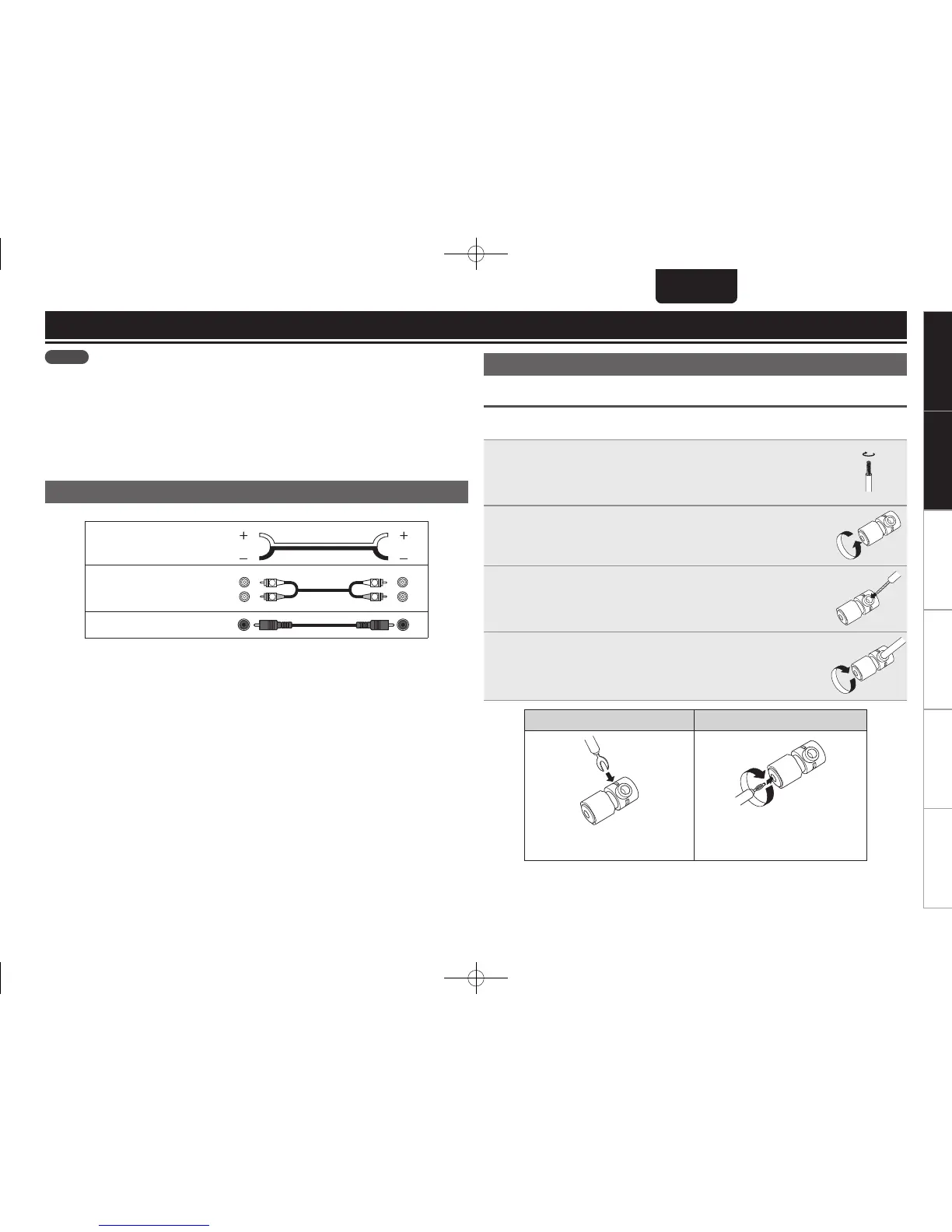

Conexiones
Conexión de los altavoces
Conexión de los cables para los altavoces
Asegúrese de conectar correctamente a la unidad los canales izquierdo (I) y derecho (D) y las
polaridades + (roja) y – (blanca) de los altavoces.
1
Quite aproximadamente 3/8 pulgadas (10 mm) del revestimiento
del extremo del cable del altavoz y retuerza firmemente el
alambre interior o suéldelo.
2
Gire el terminal de altavoz en el sentido contrario a las
agujas del reloj para soltarlo.
3
Inserte el alambre interior del cable del altavoz en el terminal
de altavoz hasta el fondo.
4
Gire el terminal de altavoz en el sentido de las agujas del
reloj para apretarlo.
Conector de terminal de horquilla Al utilizar una clavija tipo banana
Apriete el terminal del altavoz fi
rmemente antes de insertar la
clavija tipo banana.
3.PM14S1U_ESP_0725.indd 7 2013/07/25 17:19:41
