11
Preparación Reproducción Ajustes Consejos ApéndiceConexiones
ESPAÑOL

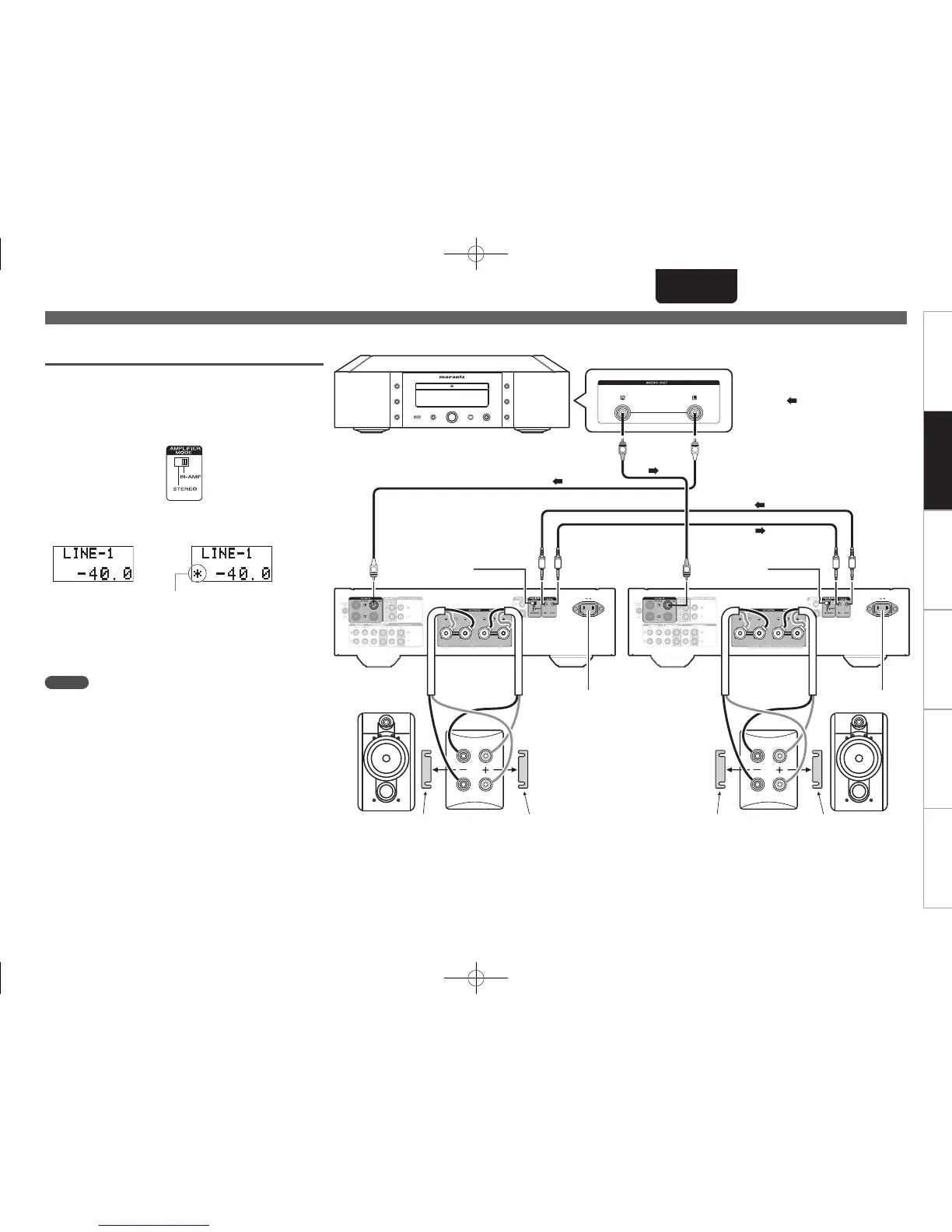

Conexión de amplificación doble completa
en estéreo
Este modo permite que los dos amplificadores conectados
a esta unidad funcionen como un amplificador monoaural.
Para utilizar este modo, se requieren dos unidades PM-14S1
conectadas mediante F.C.B.S.
Para activar el modo, use el interruptor de modo de amplificador
del panel trasero mientras la alimentación esté desactivada.
Las ilustraciones siguientes muestran ejemplos de
visualizaciones en los modos estéreo y de amplificación doble.
Modo de amplificación doble
Bi-amp mode indicator
Indicador de modo de amplificación doble
Modo estéreo
En el modo de amplificación doble, realice la conexión al
conector de entrada del canal izquierdo. La entrada del canal
derecho está desactivada.
Se emiten las mismas señales desde los conectores de salida
izquierdo y derecho.
NOTA
•Apague siempre la alimentación de la unidad antes de cambiar
el ajuste del interruptor del modo de funcionamiento. Al
volver a encender la alimentación, se activa el nuevo ajuste.
•Cuando se usa el modo de amplificación doble, no es posible
utilizar los conectores de entrada del canal D.
•Cuando se está en el modo de amplificación doble, las
señales de entrada en el canal I salen desde ambos canales.
Por lo tanto, se emiten las mismas señales desde el canal I
y el canal D en RECORDER OUT, PRE OUT, PHONES OUT.
•Los sistemas de altavoces conectados con conexiones de
amplificación doble completas deben admitir este tipo de
conexiones. Antes de conectar los altavoces, consulte el
manual del usuario de los altavoces o póngase en contacto
con el fabricante para confirmar que admiten las conexiones
de amplificación doble.
MF
/
HF
LF
MF
/
HF
LF
R
R
L
L
Ajuste la unidad
PM-14S1
del canal I
como ID 1.
• Ajuste el botón SPEAKER del panel
delantero en la posición de encendido.
•Ajuste la posición
“BI-AMP”.
A una toma de
corriente.
A una toma de
corriente.
Retire la barra
de cortocircuito.
Altavoz
del canal I
Retire la barra
de cortocircuito.
Retire la barra
de cortocircuito.
Altavoz
del canal D
Retire la barra
de cortocircuito.
Ajuste la unidad
PM-14S1
del canal D
como ID 2.
Ajuste el botón SPEAKER del panel
delantero en la posición de encendido.
•Ajuste la posición
“BI-AMP”.
Reproductor de Super Audio CD, etc.
: Flujo de señales
Conexión F.C.B.S.
3.PM14S1U_ESP_0725.indd 11 2013/07/25 17:19:44
