536 モノラル / N
0
534 デュアルモノラルアンプ/ 取扱説明書
制御用端子
マイクロUSB端子：
この端子により本体とコンピュータを接続して、内部
ウェブページに表示することができます。内部ウェブページのご利用に関
する詳細な情報は、本説明書の「設定」の項目をご覧ください。
USBタイプA端子：
この端子は、ソフトウェアのアップデートを含むUSBド
ライブ取り付けや、またはセットアップ設定のインポートに使用されます。
ソフトウェアアップデートに関する詳細については、本説明書の「設定」の
項目をご覧ください。
イ ー サ ネ ット 端 子：
ホームネットワークへの接続について、本端子はCat5
以上のケーブルをご利用いただけます。イーサネット接続は、外部制御
およびネットワーク向けの標準10/100接続です。本アンプは、ルーター、
ネットワーク、コンピュータへの接続が可能です。
RS-232端子:
この RJ-11端子では、標準のRS-232端子からシリアル制御
が可能です。本説明書の「付録」の項目にRS-232コマンド表を掲載してい
ます。
トリガ出力端子：
1/8インチ(3.5mm) TS フォンアウトレットは、オーディオ
システムおよびリスニングルーム内での、アンプ、照明、ウィンドウシェー
ド等のその他のコンポーネントを有効にするため使用することができま
す。12V 100mA DC信号は本体がオンであれば、常時出力となります。(図
を参照してください)

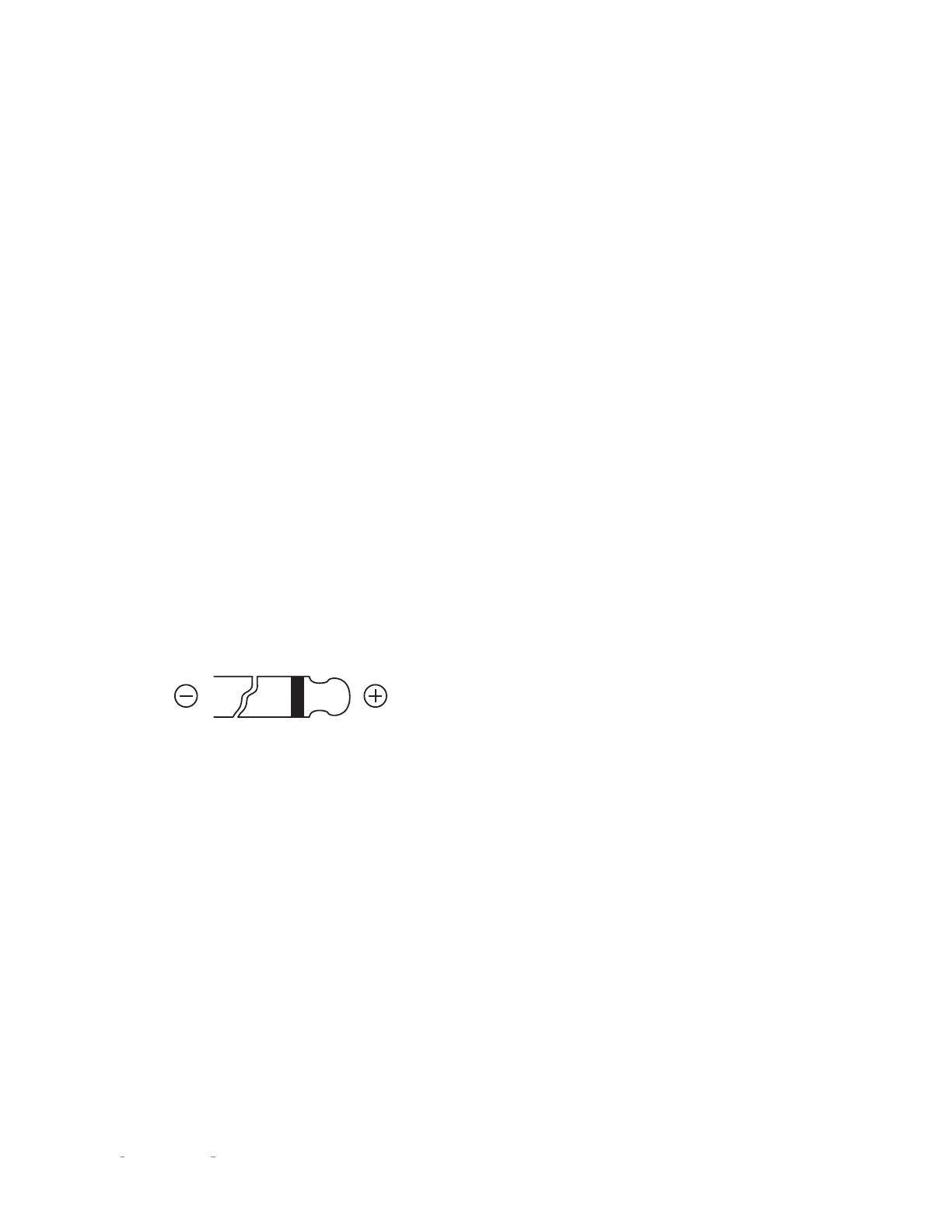

トリガフォンプラグ端子ピンの割り当て：
• ティップ： +
• スリー ブ： –
トリガ入力端子：
この1/8インチ(3.5mm)TSフォンアウトレットは別のシ
ステムコンポーネント、またはトリガ電圧を供給する制御システムのトリ
ガ出力に接続することができます。本機が3Vから12Vまでの直流をこの
接続で検出した場合、「オン」から「スタンバイ」モードに切り替わります。
この接続時にトリガ信号が停止した場合、本機は選択されているスタン
バイモードに切り替わります。トリガ入力がアンプを「オン」にするために
使用された場合、「オートオフ」機能が無効になります。
AC主電源端子：
この端子は、電力供給を受けている電源コードが端子か
らAC電源コンセントへ接続されている場合に、AC電源を本体に提供しま
す。雷雨時および長期間の不使用時にはACコンセントからアンプを取り
外します。
Power（電源）スイッチ:
この機械的スイッチは本体の電源のオン/オフを
切り換えます。通常の操作時には電源スイッチを使用して本体の電源を
オフにしないでください。スタンバイボタンを使用してください。
はじめに
