Marshall Amplification 1974X - Fonctions du Panneau Arrière

FRANÇAIS
9

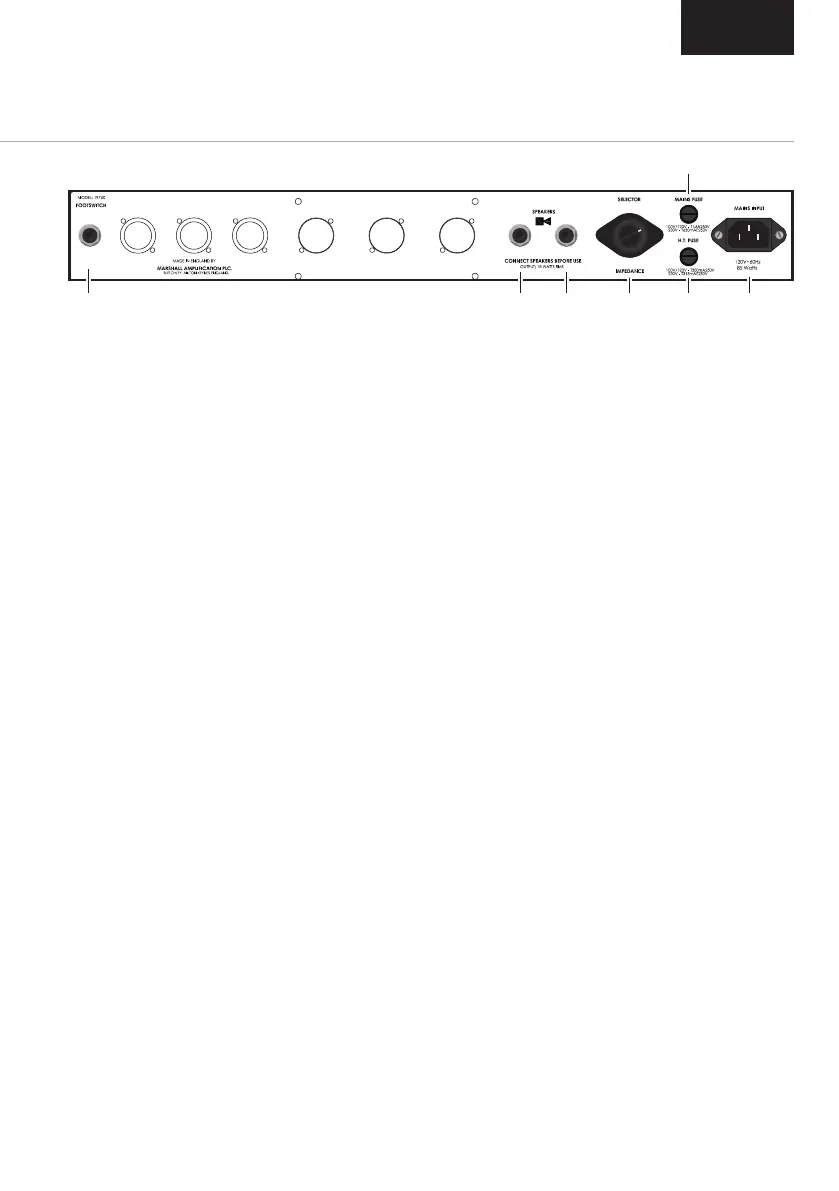

FONCTIONS DU PANNEAU ARRIÈRE
Aenon :l’amplicateurpeutêtreendommagé
encasdenon-respectdecesconsignes.
5. FUSIBLE SECTEUR
Labonnevaleurdufusiblesecteurestindiquée
surlepanneauarrière.
6. FUSIBLE HT
LabonnevaleurdufusibleHTestindiquéesur
lepanneauarrière.
7. ENTRÉE DE COURANT
Lecordond’alimentaonfournisebrancheici.
Latensionnominaledel’entréed’alimentaon
pourlaquellevotreamplicateurestconçuest
indiquéesurlepanneauarrière.
1. PRISE POUR PÉDALE TREMOLO
C’esticiqu’estbranchéelapédaled’acvaon/
désacvaonduTremolofournie.
2 ET 3. SORTIES DE L’ENCEINTE
Connecteziciuneoudeuxenceintesàl’aidede
câblesjackde1/4”pourenceinte.
Aenon : assurez-voustoujoursquele
sélecteurd’impédancedesoreestréglésur
l’impédanceappropriéeàlachargedevotre
installaon(enceintes).N’ulisezjamaiscet
amplicateursansenceintenicharge.
4. SÉLECTEUR D’IMPÉDANCE DE SORTIE
Faitcorrespondrelasoredel’amplicateur
àl’impédancedecharge.Assurez-vousque
l’amplicateurestcomplètementhorstension
avantdetournerlesélecteur.
L’impédanceséleconnéesurl’amplidoit
correspondreàl’impédancetotaledel’enceinte
interneoudesenceintesexternesulisées.
• Lorsquevousulisezuniquementl’enceinte
interneducombo,lesélecteurd’impédance
doitêtreréglésur16Ω.
• Vousdevezréglerlesélecteurd’impédance
sur8Ωsiuneenceinted’extension
supplémentairede16Ωestulisée
conjointementavecl’enceinteinterne.
Remarque :uneenceinted’extensiondont
l’impédanceestinférieureà16Ωnedoitpas
êtreuliséeavecl’enceinteinterne.
8Ω
16Ω
4Ω
V1 V2 V3 V4 V5 V6
5
431 72
6
