Maruyama B43 - Descripcion del Producto; Instrucciones para el Armado

— ES-2 —

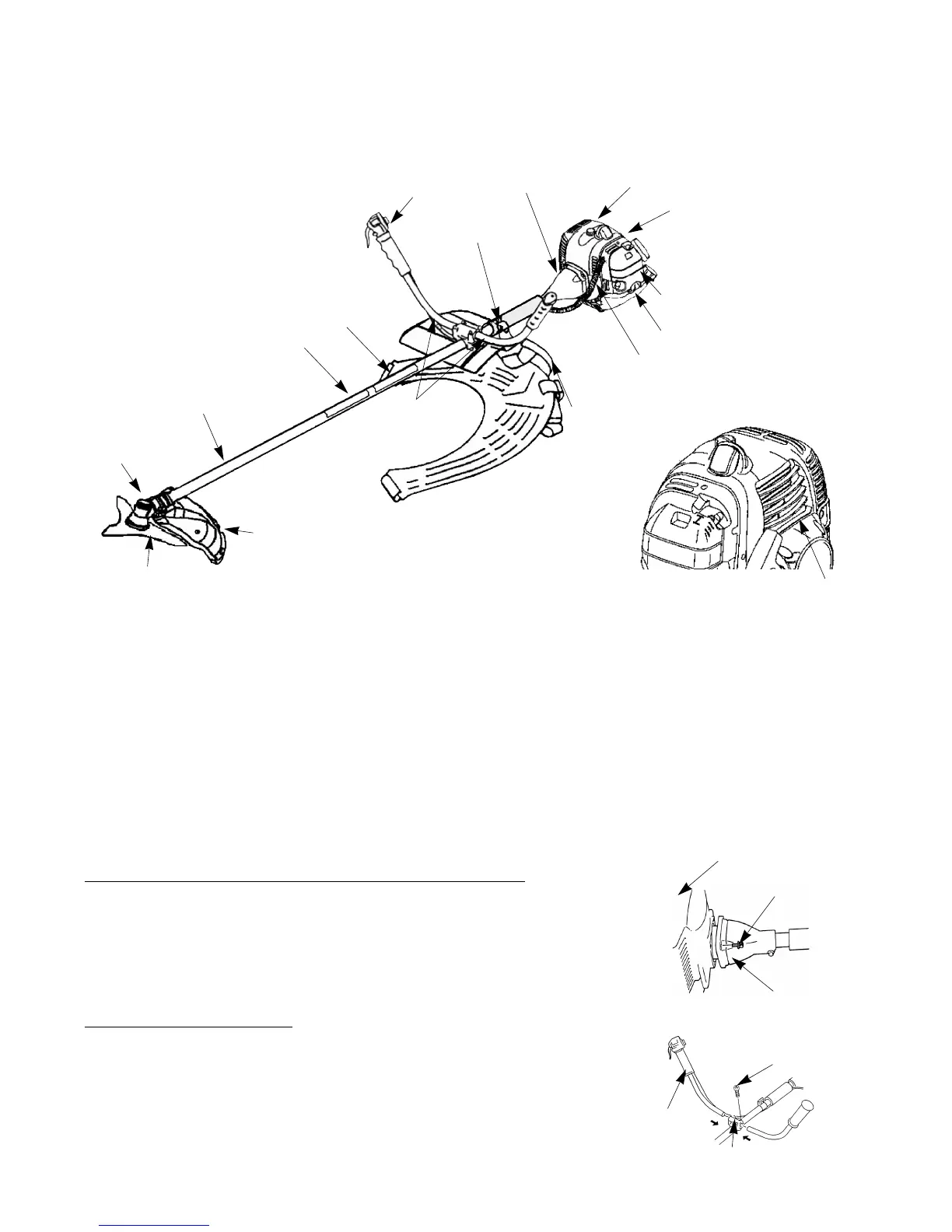

DESCRIPCION DEL PRODUCTO
11. Caja de Engranajes
12. Montaje del eje
13. SÍmbolos para la Segurìdad
14. Modelo
15. Anillo de Montaje de la Arnés para el Hombro
16. Disparador del Acelerador e Interruptor de Parada
17. Manijas de cuerno
18. Carcasa del Embrague
19. Motor
10. Filtro del Aire
11. Depósito de Combustible
12. Cables del Acelerador e Interruptor de Parada
13. Protector del Accesorio de Corte
14. Cuchilla de Corte
15. Arnés para el Hombro
16. Número de Serie
16
INSTRUCCIONES PARA EL ARMADO
ARMADO DEL EJE DE IMPULSION Y EL MOTOR
Fije al motor la carcaza del tambor del embrague usando los cuatro tornillos.
MANIJAS DE CUERNO
1. Afloje los cuatro tornillos que encuentra sobre el soporte de abrazadera.
2. Inserte en el soporte de abrazadera las manijas de cuerno, izquierda y
derecha.
Motor
Tornillos (4)
Carcasa del Embrague
Tornillos (4)
Manijas de
cuerno
Abrazaderas
B43, B43R, BF43R, B50R, BF50R
1
2
4
7
6
13
11
10
5
8
9
14
16
15
12
3
