Maruyama B43 - Montaje del Protector; Cuchilla de Corte

— ES-4 —
Estabilizador
Tuerca de la Cortadora
Arandela
Cuchilla de corle
Adaptador
de Acople
Caja de Engranajes
Herramienta
de Retencion
(Clavija de
6mm)
Rosca de giroa
la izauierda

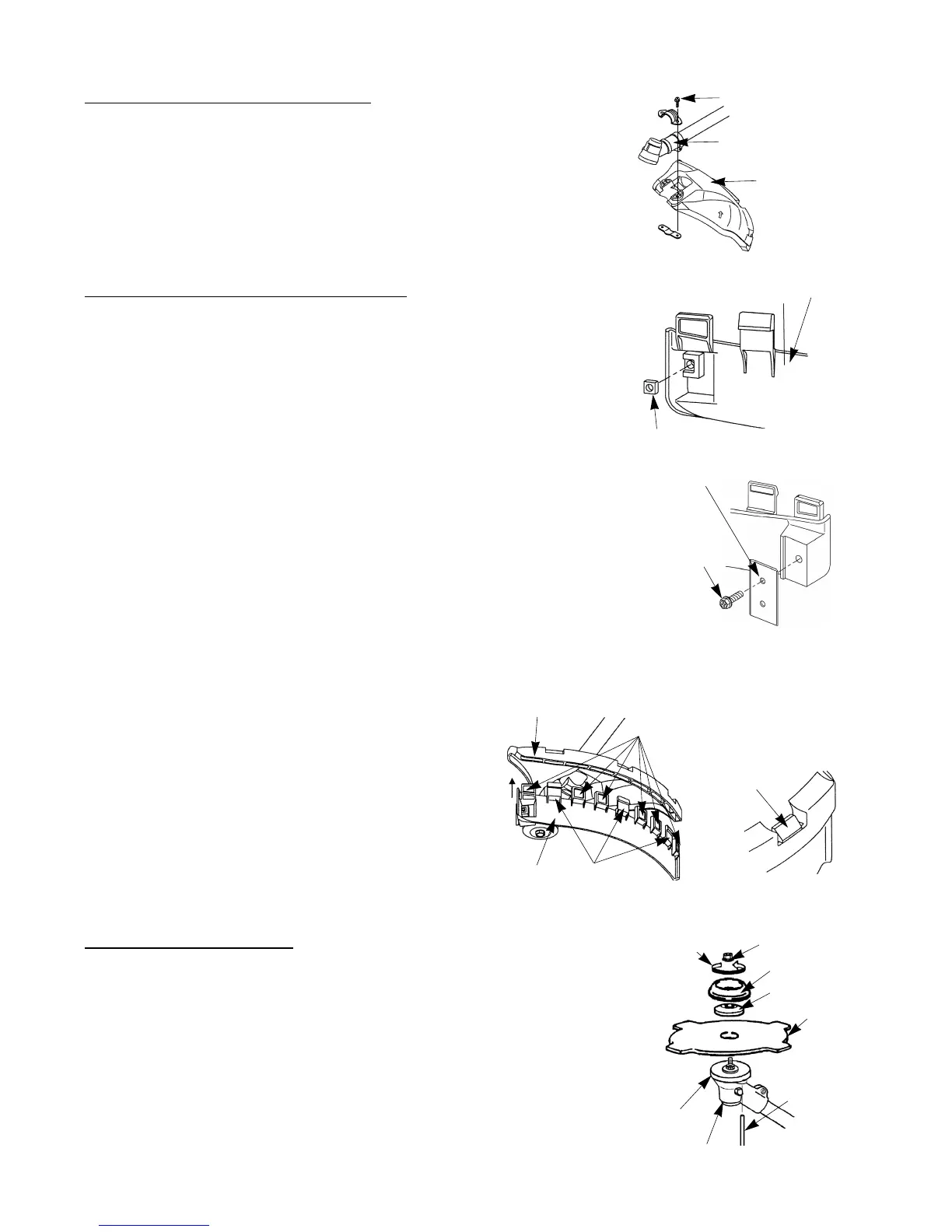

MONTAJE DEL PROTECTOR
PROTECTOR DE LA CUCHILLA
Fije el protector de la cuchilla a la caja del equipo rotor con dos tornillos M6
x 30 como se indica en la ilustración Fig 1.
PROTECTOR CABEZAL DE NYLON
(Instale la cuchilla que limita la longitud del hilo sobre la extensión del protector.)
1. Coloque la tuerca cuadrada en la extensión del protector. Ver Fig.2
2. Coloque la cuchilla que limita la longitud del nylon utilizando el tornillo de
M5x20 bloqueado con la tuerca cuadrada. Ver Fig. 2 y Fig. 3.
3. Coloque la extensión del protector en los agujeros como se muestra en la
fig 4. Asegurándose que las pestañas Fig. 5 entran en la posición correcta.
CUCHILLA DE COR
TE
Existe una variedad de cuchillas para satisfacer diferentes condiciones de
corte. Es particularmente importante usar la cuchilla o cuchillas apropiadas
para el trabajo y aprobadas para ser instaladas en los modelos específicos
de las cortadoras de maleza. También es especialmente importante asegu-
rarse de que la cuchilla sea de rotación hacia la izquierda - LEFT - HAND
(dirección contraria a las manecillas del reloj), vista desde la posición del
operador, y colocar correctamente todos los elementos que fijan la cuchilla.
Tornillo M6 x 30 (dos)
Caja del Equipo Rotor
Protector de la
Cuchilla
Extensión protector
Tuerca cuadrada
Cuchilla
M5 x 20 Tornillo
Protector de la Cuchilla
Fig.1
Gancho
Extensión protector Gancho
Fig.2
Fig.3
Fig.4
Gancho
Fig.5
