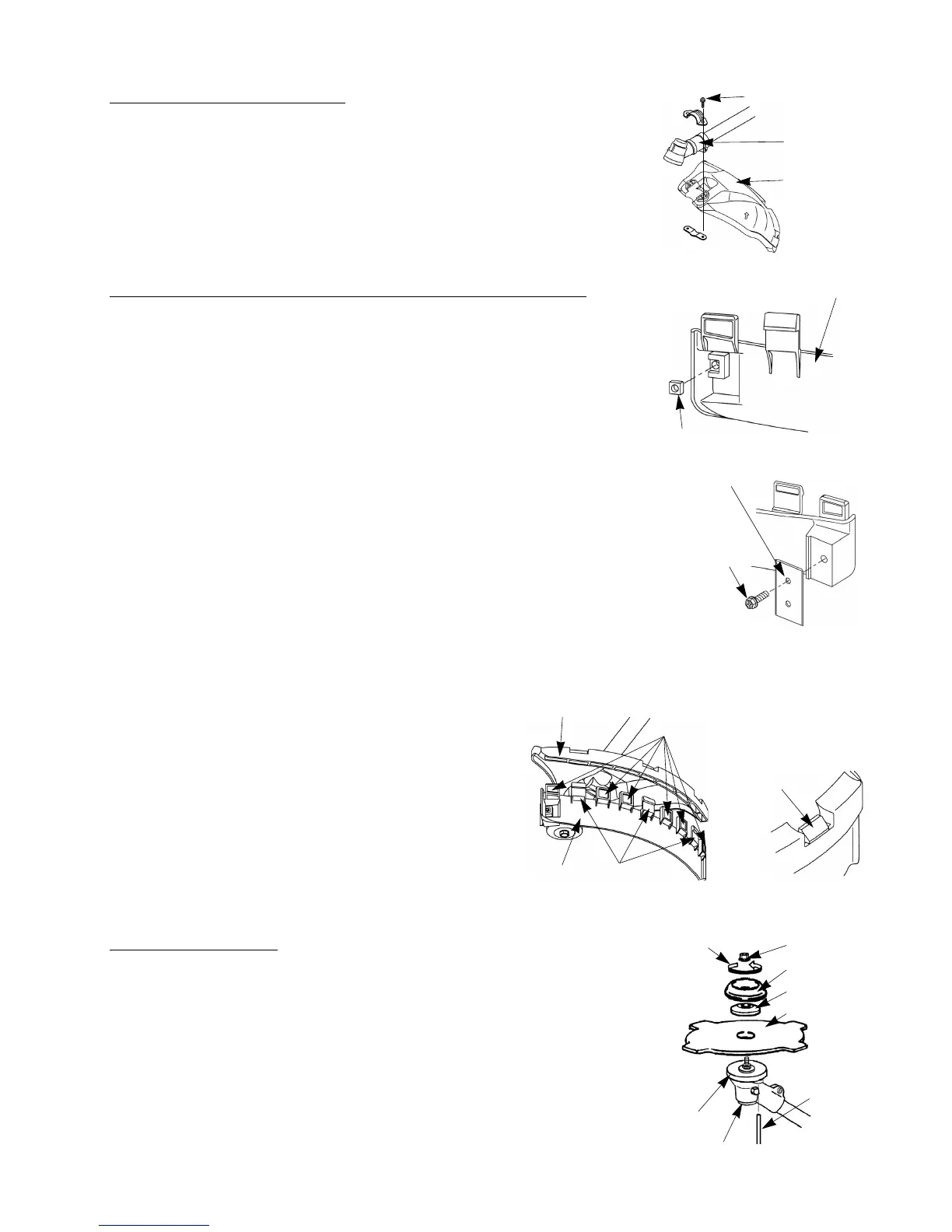

INSTALAÇÃO DA PROTECÇÃO
PROTECÇÃO DA LÂMINA
Fixe a protecção da lâmina à caixa de velocidades com o dois parafusos
M6X30 tal como mostrado na Fig. 1.
PROTECÇÃO DA CABEÇA DA MÁQUINA DE CORTE
(Instale a lâmina de corte de fio e extensão de protecção na protecção da
lâmina).
1. Insira a porca de cabeça quadrada na extensão de protecção como indi-
cado na Fig. 2.
2. Fixe a lâmina de corte de fio à extensão da protecção utilizando os para-
fusos M5 x 20, fixando com a porca de cabeça quadrada (na Fig.2) como
mostrado na Fig. 3.
3. Insira a guia na ranhura da protecção da lâmina na Fig. 4. Certifique-se
de colocar os três ganchos no sítio da protecção como mostra a Fig. 5.
LÂMINA DE PODA
Existe uma grande variedade de lâminas de poda para satisfazer as diver-
sas condições de corte. É especialmente importante utilizar somente a(s)
lâmina(s) correta(s) e aprovada(s) para cada modelo de máquina de podar.
Além disso, é especialmente importante instalar a lâmina de forma a girar à
esquerda (como vista pelo operador) e posicionar corretamente todas as
peças de fixação da lâmina (referir-se à ilustração).
— PT-4 —
Extensão de protecção
Porca quadrada
Lâmina de corte
de fio
Parafuso
M5 x 20
Protecção da lâmina
Guia
Extensão de protecção Gancho
Fig.2
Fig.3
Fig.4
Gancho
Fig.5
Estabilizador
Noz de lâmina
Anilha
Lâmina de pada
Encaixe
adaptador
Caixa de velocidades
Ferrament
a p/fixar
(cavilha de
ø6)
Rasca à
esquerda
Caixa de
velocidades
Protecção da
lâmina
Parafuso M6X30(dois)
Fig.1
