Montaje
Instalación del manillar
IMPORTANTE: Tenga cuidado de no dañar el cable
del acelerador y los cables del interruptor de parada
cuando saque el manillar delantero de la caja de
cartón en la que viene empaquetada.
1. Afloje la perilla en la parte superior del soporte de sujeción.
2. Insertar el mango de cuerno en el soporte de sujeción, como
se muestra en la fig. 1. Recuerde que los interruptores de
encendido y apagado van en la parte derecha de la
Desbrozadoras/ Cortadoras de hierba.
3. Y las otras partes se ensamblan como se muestra en la fig. 2.
4. Ajuste el mango de cuerno en la posición deseada y
apriete la perilla. Y se puede compensar la manija del
centro, a unos 20 mm. Pero nunca abrazadera sección
curvada del mango.
Montaje del protector
Protector de la cuchilla
Coloque el protector de la cuchilla de la Plato y el montaje del eje
como se muestra en la fig. 1 y 2.
 ADVERTENCI
A
PELIGRO POTENCIAL
・Objetos no deseados pueden ser lanzados por la Desbrozadoras
y Cortadoras de hierba.
QUÉ PUEDE PASAR
・Los objetos lanzados pueden causar heridas o daños personales.
CÓMO PUEDO EVITAR ESTE PELIGRO
・No realice ningún trabajo sin el protector de la Desbrozadoras y
Cortadoras de hierba en lugar correcto.
Acelerador y botón de parada
Cable del acelerador
y cables del botón
de parada
Mango de
cuerno
Soporte de
sujeción

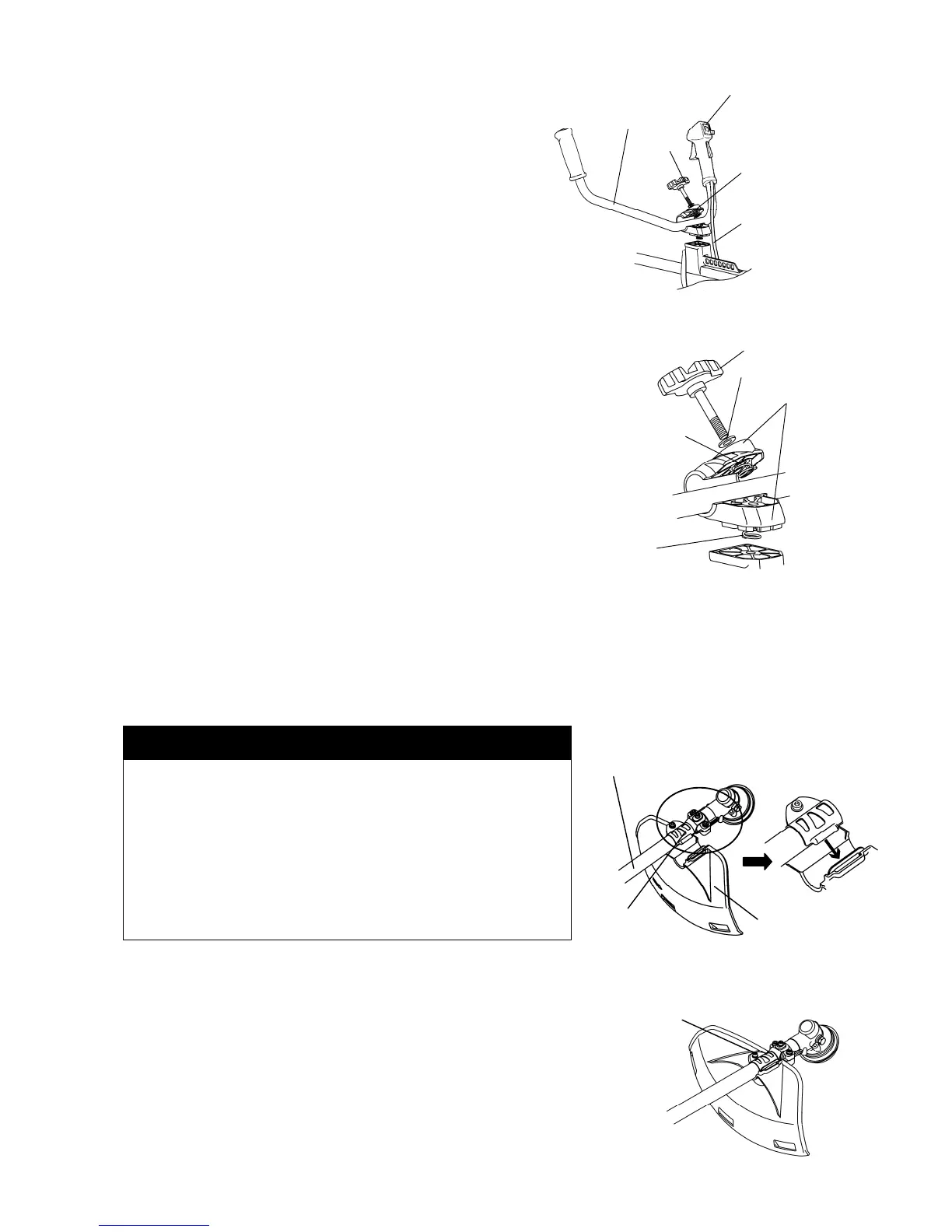

Fig.1
Perilla
Perilla
Arandela
Soporte de
sujeción
Muelle
(Más grande)
Fig.2
Muelle
(Menos grande)
Protector de
la Cuchilla
Plato
Montaje del eje
Fig.1
A
preta
r
Fig.2
