― PT-6 ―

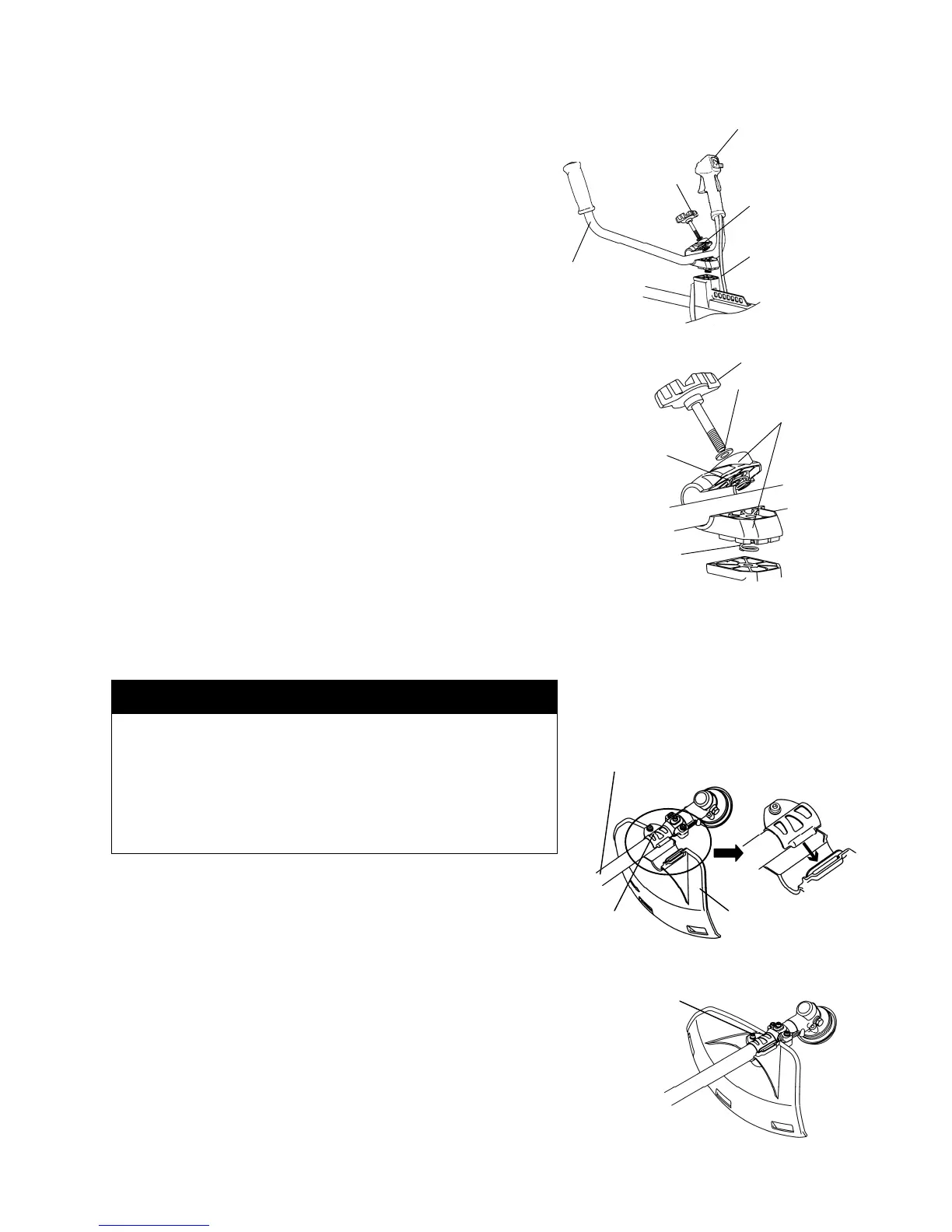

Montagem
Instalação do Guiador de Direcção
IMPORTANTE: Tenha cuidado para não danificar o cabo
de estrangulamento e cabos de interrupção de paragem
quando remover o guiador de direcção da caixa.
1. Solte o maçaneta na parte superior do suporte de
fixação.
2. Inserir o guiador de direcção no suporte de fixação,
como mostrado na Fig. 1
Note que a pega de direção com o gatilho regula
dor de pressão e o interruptor de paragem estão
situados no lado direito da máquina.
3. E as outras partes são montadas como se mostra
na fig.2.
4. Ajustar a guiador de direcção para a posição desejada,
em seguida, aperte o maçaneta. E você pode com-
pensar a guiador do centro, cerca de 20 mm. Mas
nunca prender a secção dobrada da guiador.
Instalação da Protecção
Protecção da lâmina
Prenda o protecção da lâmina para a placa e o estruturas dos
eixos mostrado na Fig. 1.
 AVISO
PERIGO POTENCIAL. Podem ser lançados corpos
estranhos pela máquina.
O QUE PODE ACONTECER. O contacto com objectos
projectados pode causar ferimentos pessoais.
COMO EVITAR O PERIGO
Nunca opere a máquina sem a protecção da lâmina colocada.
Gatilho regulador de pressão
e interruptor paragem
Cabos de interrupção
de paragem e cabo
Suporte de fixação
Fig.1
Guiador de
direcção
Ma
ç
aneta
Maçaneta
A
nilha
Suporte de
fixação
Mola
(Menor)
Mola
(Maior)
Fig.2
Protecção
da lâmina
Chapa
Estruturas dos eixos
Fig.1
Apertar
Fig.2
