― PT-7 ―
Protecção da cabeça da máquina de corte
(Instale a lâmina de corte de fio e extensão de protecção
na protecção da lâmina).

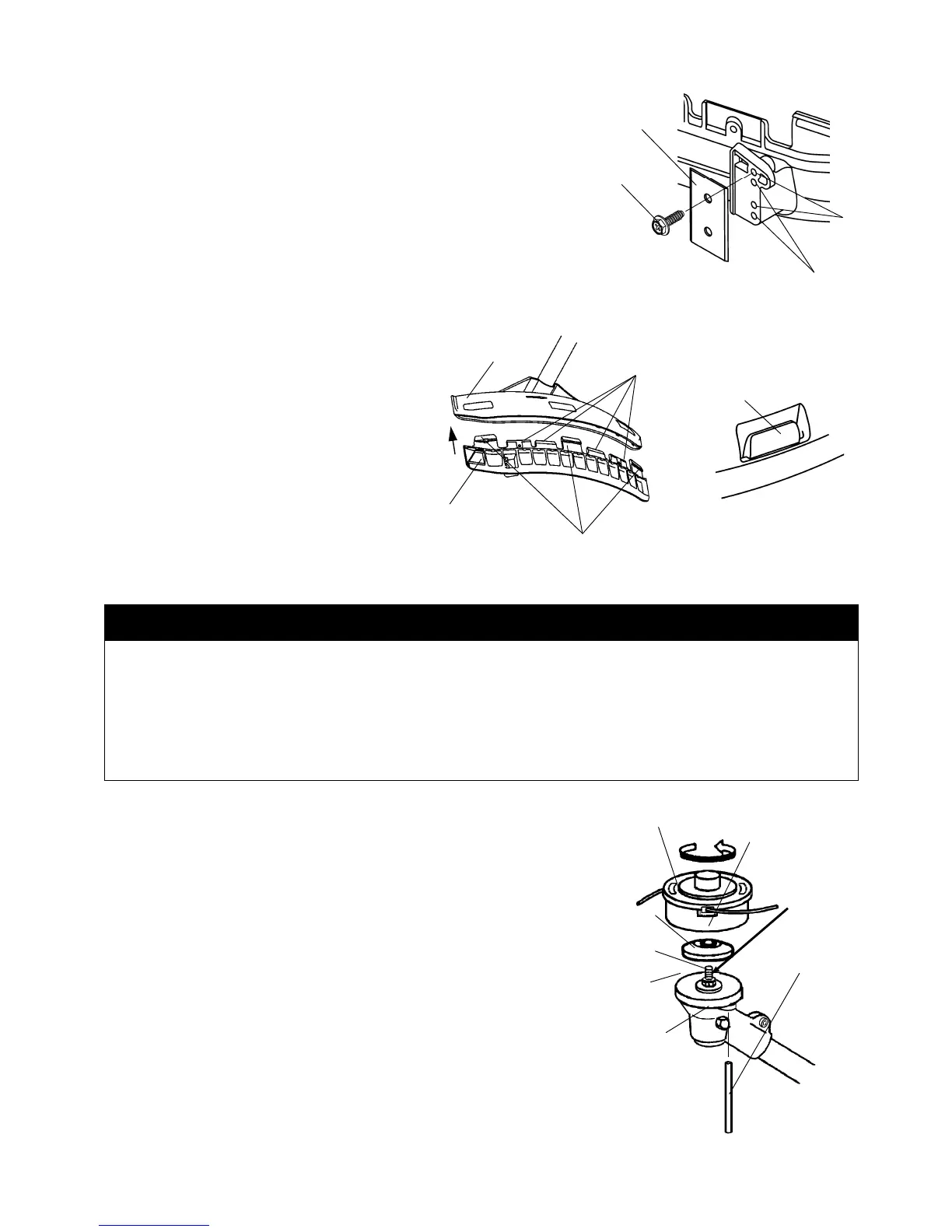

1. Insira a porca de cabeça quadrada na extensão de
protecção como indicado na Fig. 2.
2. Fixe a lâmina de corte de fio à extensão da protecção
utilizando os parafusos 5×16, como mostrado na Fig. 3.
Use orifícios (A) para a cabeça de corte padrão.
Para as cabeça de corte outros, orifícios de utilização
(A) ou (B), conforme necessário.
3. Insira a guia na ranhura da protecção da lâmina na Fig. 4.
Certifique-se de colocar os três ganchos no sítio da
protecção como mostra a Fig. 5.
Instalação do acessório de corte
Cabeça de corte
IMPORTANTE: Certifique-se que a cabeça de corte tem
rotação à esquerda (no sentido anti-horário) tal como visto
da posição do operador, e de que o adaptador da cabeça
de corte, M12 e roscagem para o lado esquerdo.
1. Retire a porca da lâmina e anilha fora do gearcase.
(guarde o porca da lâmina e anilha )
Nota: A porca da lâmina tem rotação à esquerda.
2. Alinhar o orifício no adaptador do encaixe através da guia
da orifício na caixa de velocidades.
3. Insira a cavilha deφ6 mm no orifício do adaptador do encaixe
e a guia da orifício na caixa de velocidades para fixar o eixo
estriado.
4. Enrosque o adaptador da cabeça de corte do eixo estriado,
e aperte então a cabeça de corte à mão.
Nota: O adaptador da cabeça de corte possui estrias para a
esquerda.
5. Remova a cavilha deφ6 mm do adaptador do encaixe e caixa
de velocidades.
