Master Forge EBC1102L - Page 42

42

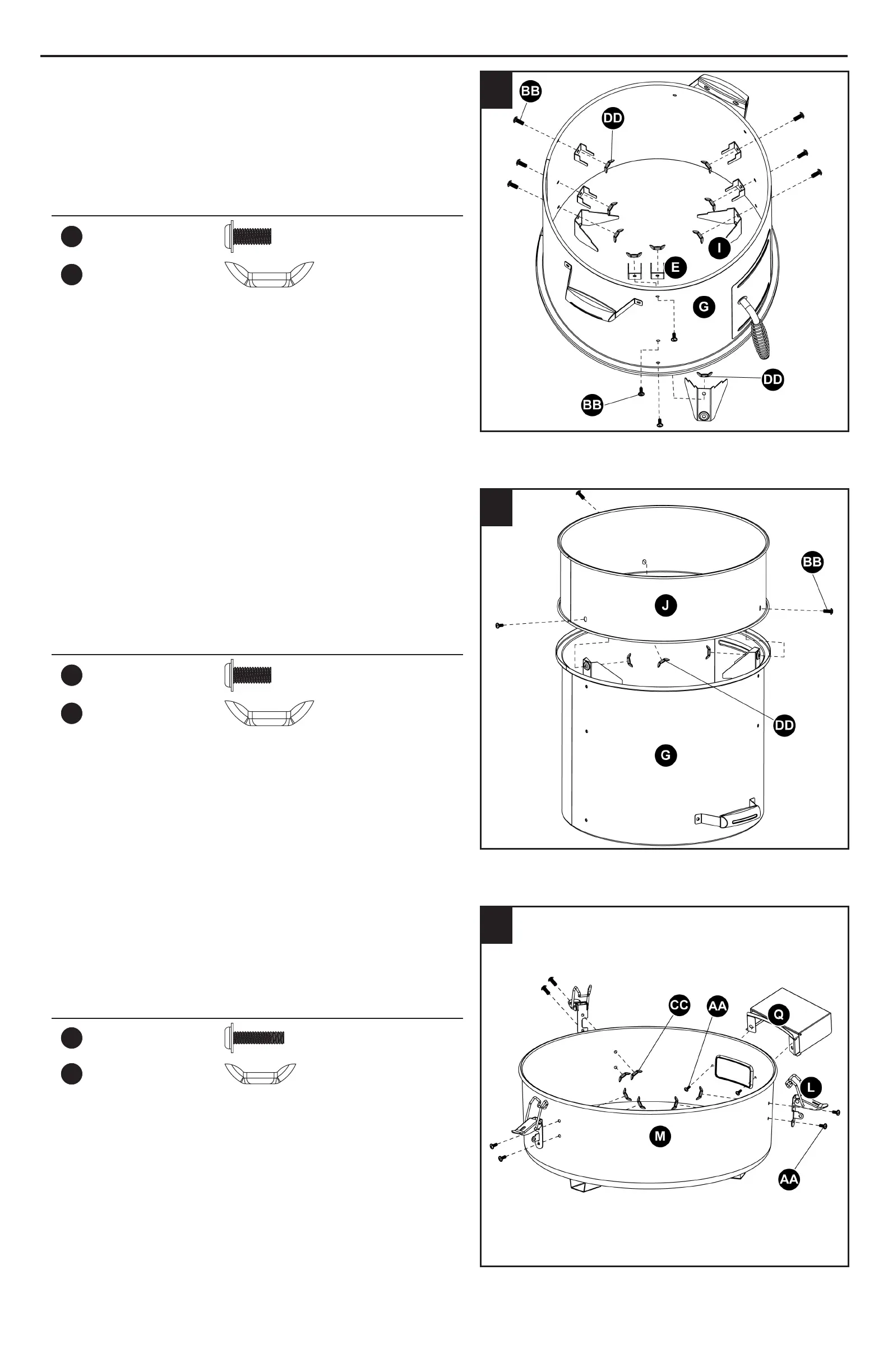

INSTRUCCIONES DE ENSAMBLAJE
5. Coloque la parte superior del cuerpo del ahumador (G) de
manera invertida.
 
superior del cuerpo del ahumador (G) con tres tornillos (BB) y
tres tuercas de mariposa (DD).
Coloque el cuerpo ensamblado del ahumador con la parte
correcta hacia arriba.
Aditamentos utilizados
BB
Tornillo de
M5 x 12 mm
x 3
DD
Tuerca mariposa
de
M5
x 3
5
6. Fije la cubierta del control de temperatura y del cable eléctrico
(Q) a la fuente inferior (M) con dos tornillos (AA).
Fije los seguros (L) a la fuente inferior (M) con seis tornillos (AA)
y seis tuercas de mariposa (CC).
Aditamentos utilizados
AA
Tornillo de
M4 x 15 mm
x 8
CC
Tuerca mariposa
de
M4
x 6
6
4. Fije los soportes de la bandeja para agua (I) a la parte superior
del cuerpo del ahumador (G) con tres tornillos (BB) y tres tuercas
de mariposa (DD).
Fije los soportes de la rejilla de cocción (E) a la parte superior del
cuerpo del ahumador (G) con seis tornillos (BB) y seis tuercas de
mariposa (DD).
Aditamentos utilizados
BB
Tornillo de
M5 x 12 mm
x 9
DD
Tuerca mariposa
de
M5
x 9
4
