36

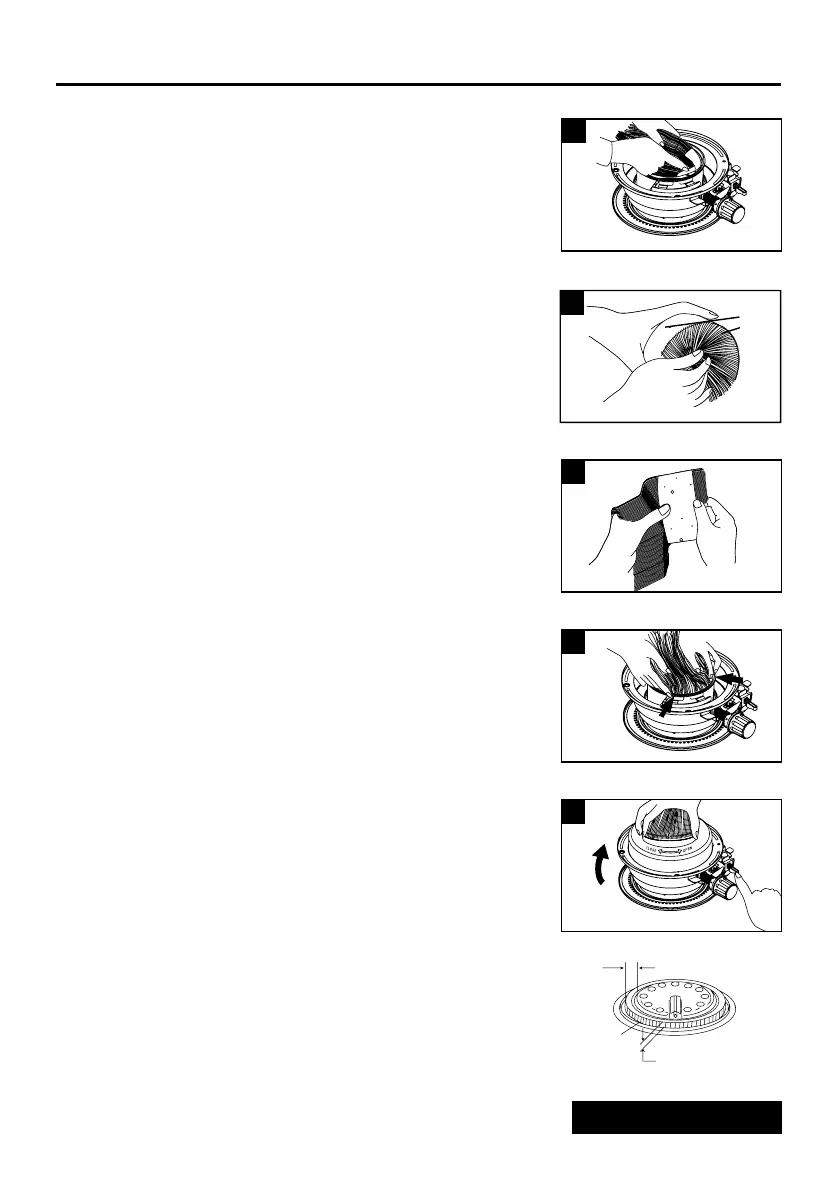

REEMPLAZO DE LA MECHA
Hole
Pin
7/32 in. (5.5mm) All around
WICK 25/64 IN. (10 mm)
RIM OF WICK
ADJUSTER
(holder)
11. Instale la nueva mecha e inserte los 3 pasadores de una
mecha nueva en los 3 oricios del manguito de la mecha hacia
arriba. (Vea la echa marcada “▲ arriba” en el manguito de la
mecha)
12. Empuje la nueva mecha dentro de los dientes de retención
del manguito de la mecha para que la mecha se adhiera
rmemente alrededor del interior del manguito y quite las
arrugas.
NOTA: NO DESMONTE EL SOPORTE DE MECHA DE
ACERO INOXIDABLE.
13. Alinee los pasadores con los oricios ranurados dentro del
ajustador de mecha. Luego presione ligeramente cada uno
de los tres pasadores de la mecha (ahora unidos al manguito
de la mecha) hacia el centro, lejos de las ranuras inclinadas
del ajustador de la mecha, lo que permite que la mecha caiga
ligeramente. Una vez que los pasadores estén alineados con
cada oricio, presione rmemente cada pasador hacia las
ranuras inclinadas de forma segura a través de cada oricio.
NOTA: gire la perilla de ajuste de la mecha y verique que la
mecha se mueva hacia arriba y hacia abajo libremente.
14. La altura de la mecha se ajustará automáticamente a la
altura de combustión correcta de 10 mm (3/8”).
NOTA: asegúrese de vericar la altura de la mecha. Debe ser
de 0.95 cm (3/8”).
11
12
13
14
10
10. Retire la mecha doblándola hacia el interior. Luego retire la
funda de mecha de la parte inferior del ensamble.
5.50 mm (7/32 pulg.) alrededor
MECHA 10 mm (25/64 pulg.)
BORDE DEL AJUSTADOR DE
MECHA (soporte)
Oricio
Pasador
NUNCA DEJE EL CALENTADOR SIN
SUPERVISIÓN MIENTRAS ESTÉ ENCENDIDO.
